HDI PCB ME制作及生產工藝技術(二)

文章來源：百能網作者：龔愛清查看手機網址

掃一掃！

掃一掃!

人氣：7697發布日期：2016-04-20 10:10【大中小】

3.埋盲孔HDI PCB分類

3.1四層一次層壓埋盲孔HDI PCB

產品特征：一般為兩張或兩張以上芯板組成，芯板具有埋盲孔。

工藝路線：芯板鉆孔→芯板電鍍→芯板單面圖形制作→inspecta鉆鉚釘孔→層壓→雙軸鉆靶→微蝕→鉆孔→孔金屬化→外層圖形

技術難點：當結構為<1.2mm的四層板時，有銷定位方式壓合偏位缺陷較高

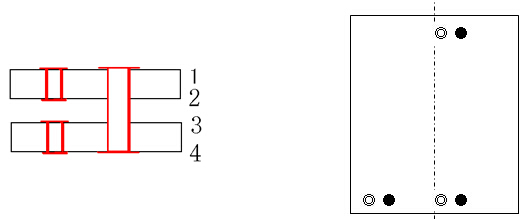

如圖1所示：

3.1.1四層一次層壓埋盲孔HDI PCB的ME資料制作

控制項目	原因	ME制作要求
芯板鉆孔程序比例縮放	薄板孔金屬化尺寸變化	按芯板種類進行縮放
內層單面圖形比例	目前芯板板厚度大于0.3mm，收縮情況較小	目前按芯板進行縮放，當芯板厚度小于0.3mm時，進行質量跟進。
輔助菲林圖形	防止內層制作偏位時，對內層識別點及靶標位置干擾。	輔助菲林要求無識別點或靶標點，
四層板層壓易偏位	有銷定位易偏位，	層壓定位方式為鉚釘定位
識別點及靶標位置		按下圖所示“◎”為靶標，“●”識別點。靶標位于識別點與中線之間，可以在中線上（要回避曝光定位孔）

3.1.2四層一次層壓埋盲孔HDI PCB加工過程控制

下一步改進內容：

3.1.3四層一次層壓埋盲孔板案例分析

例1，D1539，原結構要求孔內銅厚為大于20um，內外層銅厚為3OZ。選用1OZ芯板則可按上述工藝路線進行加工。但如果選擇2OZ芯板，則可減少電鍍時間及壓合后微蝕，加工效率最高，外層成品銅厚為4OZ，圖形補償允許情況下，使用2OZ芯板的結構設計優于1OZ芯板。

3.2六層（或以上）一次層壓埋盲孔板

產品特征：一般為3張或3張以上芯板組成，表層芯板具有埋盲孔。內層通常無埋孔。

工藝路線：芯板鉆孔→芯板電鍍→芯板單面圖形制作→inspecta鉆鉚釘孔→層壓→雙軸鉆靶→微蝕→鉆孔→孔金屬化→外層圖形。。。。

技術難點：當結構為<1.2mm的四層板時，有銷定位方式壓合偏位缺陷較高

當結構為6層及以上板時，各內層的收縮比例不同

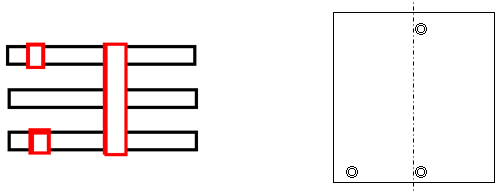

如圖2所示：

3.2.1六層（或以上）一次層壓埋盲孔板ME資料制作

3.2.2六層（或以上）一次層壓埋盲孔板加工過程控制

重點工序	控制點	不良后果
內層鉆孔	防止薄板折皺	電鍍需壓平
內層圖形	圖形與孔對位要求最高，一般不能偏50%，表層芯板加工后再進行內部芯板加工。	對位不良會破壞定全部定位系統。未經電鍍芯板先加工會造成所有比例無法修正。
層壓準備	防止鉚合偏位，可用X光進行檢驗	對位偏
層壓	鉆靶均分，收縮大于0.15mm時要報警	外層盲孔對位偏
鉆孔	外層通孔位與盲孔對位。
外層圖形	一般使用自曝光機進行加工。	外層盲孔對位偏
