PCB 廠憑啥能成為電子產業的 “幕后英雄” ?
在科技飛速發展的今天,從我們日常使用的智能手機、平板電腦,到復雜精密的汽車、飛機,再到關乎國計民生的工業控制、醫療設備、航空航天等高端領域,電子產品無處不在,深刻改變著人們的生活和世界的面貌。而在這形形色色的電子產品中,有一個不可或缺的關鍵角色 —— 印刷電路板(PCB),它就像電子產品的 “神經系統”,默默支撐著整個電子產業的運轉。那么,生產 PCB 的 PCB 廠憑什么能成為電子產業的 “幕后英雄” 呢?
.png)
一、精密制造,構建穩定電路連接

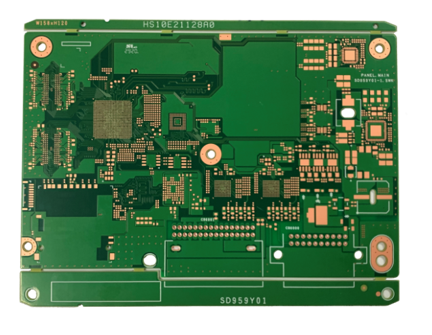

PCB 廠的生產過程極為復雜且精細,每一個環節都容不得半點差錯。從最初對原材料的嚴格篩選,選用導電性能優良的金屬、絕緣性能出色的塑料以及具備特殊功能的涂層等,為電路板的穩定運行奠定基礎。到設計師們依據客戶需求和產品功能,精心規劃電路板的布局與走線,如同繪制一幅精密的地圖,確保電子元件之間的連接精準無誤。
PCB制板環節更是核心中的核心,運用精密的機械加工、化學蝕刻、金屬化處理等技術,將設計藍圖轉化為實際的電路板。例如,在蝕刻過程中,要精準控制蝕刻液的濃度、溫度和時間,以確保銅箔導線的寬度、厚度等參數符合嚴格標準,稍有偏差就可能影響電路性能。
線路板完成制作后,還要對每一塊電路板進行嚴格的質量檢測,通過各種先進的檢測設備和手段,如自動光學檢測(AOI)、飛針測試等,排查短路、斷路、缺件等任何潛在問題,只有通過重重考驗的 PCB 才能進入下一個環節。正是這種對制造工藝的極致追求和嚴格把控,使得 PCB 廠能夠為電子產品提供穩定可靠的電路連接,保障設備的正常運行。
.png)
二、技術創新,推動電子產業升級

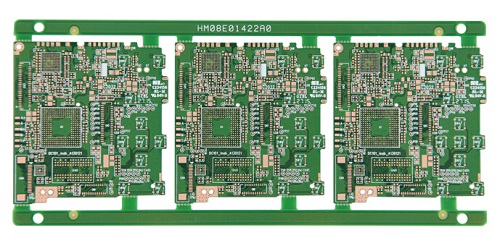

隨著科技的不斷進步,電子產品正朝著小型化、輕量化、高性能化、智能化的方向飛速發展,這對 PCB 提出了更高的要求。PCB 廠敏銳地捕捉到這些技術趨勢,持續加大研發投入,積極開展技術創新。
在高頻高速領域,隨著 5G 通信、大數據中心、人工智能等新興技術的興起,信號傳輸速度和頻率大幅提升,對 PCB 的電氣性能要求極為嚴苛。PCB 廠通過研發新型的低介電常數、低損耗的基板材料,優化線路設計和加工工藝,有效減少信號傳輸過程中的損耗、延遲和干擾,確保信號能夠快速、準確地傳輸。例如,一些先進的 PCB 廠已經能夠生產出適用于 5G 基站的高頻高速多層板,層數多達幾十層,滿足了 5G 通信對高速、大容量數據傳輸的需求。
在小型化和輕量化方面,為了適應可穿戴設備、便攜式電子產品等對尺寸和重量的苛刻要求,PCB 廠采用更薄的基板材料、更精細的線路加工技術,以及優化布局設計等方式,不斷縮小 PCB 的尺寸、減輕其重量,同時保證性能和可靠性不受影響。
.png)
三、高效生產,滿足大規模市場需求
電路板電子產業市場規模龐大,對 PCB 的需求量極為可觀。PCB 廠通過規模化生產和優化生產流程,提高生產效率,降低生產成本,以滿足市場的大規模需求。
許多 PCB 廠引入了先進的自動化生產設備和智能化管理系統,實現了從原材料上料、生產加工到成品包裝的全流程自動化操作。自動化設備不僅能夠提高生產精度和一致性,還能大幅縮短生產周期。同時,智能化管理系統可以實時監控生產過程中的各個環節,對設備運行狀態、生產進度、質量數據等進行精準管理和分析,及時發現并解決問題,避免生產延誤和資源浪費。
正是憑借著精密的制造工藝、持續的技術創新以及高效的生產能力,PCB 廠在電子產業中發揮著不可替代的關鍵作用,成為當之無愧的 “幕后英雄”,默默推動著電子產業不斷向前發展,為人們帶來更加便捷、智能、高效的科技生活。
ps:部分圖片來源于網絡,如有侵權,請聯系我們刪除
