PCB 行業未來十年,將迎來哪些顛覆性變革?
在當今科技飛速發展的時代,作為電子產品的關鍵組成部分,印制電路板(PCB)行業正站在變革的十字路口。未來十年,隨著新興技術的不斷涌現和市場需求的持續演變,PCB 行業有望迎來一系列顛覆性變革。?

PCB技術突破引領性能飛躍?
高頻高速技術迭代:5G 通信、人工智能(AI)和數據中心等領域的蓬勃發展,對 PCB 的高頻高速性能提出了前所未有的要求。未來十年,為滿足 112Gbps PAM4 甚至更高速率的信號傳輸需求,低介電常數(Dk)和低介質損耗因子(Df)的新型材料將不斷涌現,如 MEGTRON 7、Rogers 系列等將得到更廣泛應用。同時,高精度阻抗控制工藝將進一步優化,確保信號在復雜 PCB 疊層設計中的完整性,差分對設計和串擾抑制技術也將持續升級,大幅提升信號傳輸的穩定性和速度。?
先進封裝技術融合:隨著芯片集成度的不斷提高,先進封裝技術成為趨勢,這將深刻影響 PCB 行業。Chiplet 異構集成和 2.5D/3D 封裝技術依賴高密度 PCB 實現芯片互連,促使封裝基板市場規模快速增長。未來,PCB 與先進封裝技術將深度融合,實現更高的布線密度和更小的激光鉆孔尺寸(≤50μm),超薄銅箔(≤9μm)的應用也將更加普及,以滿足芯片封裝對空間和性能的極致要求。?
.png)
電路板應用領域拓展打開市場新空間?
AI 驅動的多元化需求:AI 技術的廣泛應用將帶動 AI 服務器、智能終端等產品的需求爆發。AI 服務器對計算能力和散熱性能的極致追求,使其對 PCB 的要求極為嚴苛。未來,多層高密度互連(HDI)設計將成為 AI 硬件的必然選擇,16 層及以上的高層 HDI PCB 將快速普及。同時,為滿足 AI 服務器高功率密度的散熱需求,高導熱金屬基材(如鋁基 PCB)與高分子復合材料結合的散熱技術將不斷創新,熱仿真分析工具也將在散熱路徑設計中得到更廣泛應用。?

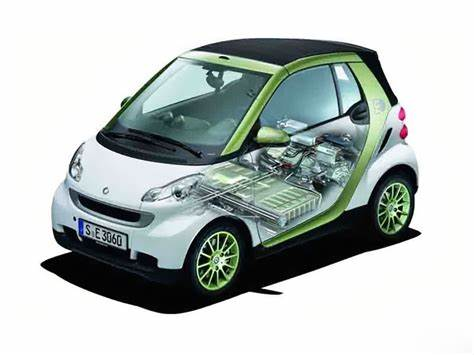

新能源與汽車電子的崛起:新能源汽車產業的持續擴張,將推動汽車電子領域成為 PCB 行業的重要增長點。新能源汽車的三電系統(電池、電機、電控)以及先進駕駛輔助系統(ADAS)傳感器等,對車用 PCB 的需求持續攀升。預計未來十年,車用 PCB 市場規模將保持較高的復合增長率,鋁基板和厚銅板將在汽車散熱設計中發揮關鍵作用,同時,為適應汽車智能化和自動駕駛的發展,PCB 在可靠性、抗干擾性等方面的性能也將不斷提升。?

線路板制造模式變革提升產業競爭力?
智能化制造全面普及:AI 技術將深入滲透到 PCB 設計和生產的各個環節。在設計階段,AI 輔助布線工具將顯著提升多層 PCB 的布線效率,復雜的布線任務將變得更加高效和精準。生產過程中,AI 驅動的缺陷檢測系統將實現生產缺陷的快速標記和修復,工藝參數也將通過 AI 實現自適應調整,從而大幅提高生產良率和產品質量。智能化制造將使 PCB 生產企業能夠更快速地響應市場需求,提升整體競爭力。?
綠色制造成為主流:隨著全球環保意識的不斷增強,PCB 行業向綠色制造轉型勢在必行。未來十年,無鹵素基材將得到全面推廣,以減少有害物質的使用。化學蝕刻廢液的回收和再利用技術將不斷完善,水基清洗技術也將逐步取代有機溶劑清洗,從而降低對環境的污染。同時,自動化生產線的能耗優化將成為企業關注的重點,通過采用節能設備和優化生產流程,降低碳排放,實現可持續發展。?
.png)
綜上所述,未來十年,PCB 行業將在技術創新、應用拓展和制造模式變革等方面迎來顛覆性變革,這些變革將為行業發展帶來新的機遇和挑戰,推動 PCB 行業邁向更高的發展階段。
