軟硬結合板：電子領域的創新融合

文章來源：作者：查看手機網址

掃一掃！

掃一掃!

人氣：872發布日期：2024-11-19 10:17【大中小】

什么是軟硬結合板？

軟硬結合板是一種兼具剛性PCB的耐久力和柔性FPC的適應力的新型印刷電路板，在所有類型的電路板中，軟硬結合板是對惡劣應用環境的抵抗力最強的，因此受到工業控制、醫療、軍事設備生產商的青睞。軟硬結合板的優點是具有PCB和FPC雙方面優秀特性，既可以對折，彎曲，減少空間，又可以焊接復雜的元器件。同時相比排線有更長的壽命，更加可靠的穩定性，不易折斷氧化脫落。對于提升產品性能有很大幫助。軟硬結合板的缺點是軟硬結合板生產工序繁多，生產難度大，良品率較低，所投物料、人力較多，因此，其價格比較貴，生產周期比較長。

剛柔板都有哪些用途？

1. 工業用途－工業用途包含工業、軍事及醫療所用到的軟硬結合板。大多數的工業零件，需要的特性是精準、安全、不易損壤，因此對軟硬板要求的特性是：高信賴度、高精度、低阻抗損失、完整的訊號傳輸品質、耐用度。但因為制程的復雜度高，產出的量少且單價頗高。

2. 手機－在手機內軟硬板的應用，常見的有折疊式手機的轉折處（Hinge）、影像模塊（camera Module）、按鍵（keypad）及射頻模塊（RF Module）等。

3. 消費性電子產品－消費性產品中，以DSC和DV對軟硬板的發展具有代表性，可分性能及結構兩大主軸來討論。以性能來說，軟硬板可以立體連接不同的PCB硬板及組件，所以在相同線路密度下可以增加PCB的總使用面積，相對可以提高其電路承載量，且減少接點的訊號傳輸量限制與組裝失誤率。另一方面，由于軟硬板較輕且薄，可以撓屈配線，所以對于縮小體積且減輕重量有實質的助益。

4. 汽車－在汽車內軟硬板的用途，常用有方向盤上連接母板的按鍵、車用視訊系統屏幕和操控盤的連接、側邊車門上音響或功能鍵的操作連接、倒車雷達影像系統、傳感器（sensor，含空氣品質、溫濕度、特殊氣體調節等）、車用通訊系統、衛星導航、后座操控盤和前端控制器連接用板、車外偵測系統等等用途。

軟硬結合板廠的加工關鍵點？

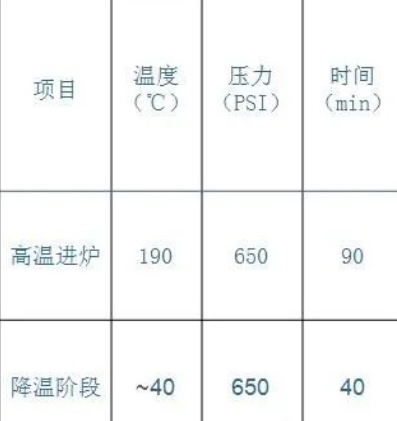

FPC與PCB的誕生與發展，催生了軟硬結合板這一新產品，軟硬結合板就是柔性電路板與硬性電路板經過壓合等工序，按相關工藝要求組合在一起，形成的具有FPC特性與PCB特性的線路板。軟硬結合板加工的關鍵點是那個工序呢？純粹的PCB板或者FPC板壓合已經非常成熟，但是軟硬結合板的一個難點，便是結合板結合部位的壓合，目前還是各個軟硬結合板廠家需要注意要點。下面附上一個典型的疊板結構和壓板參數。
