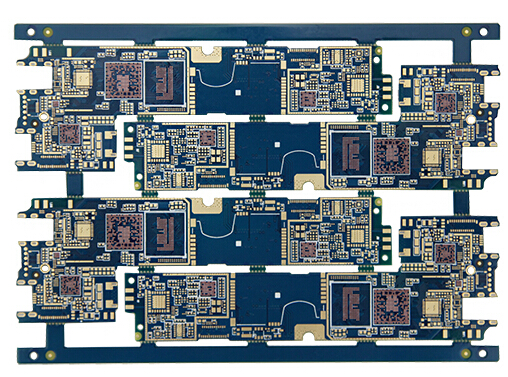

HDI PCB的應用及其優勢
電子設計在不斷提高整機性能的同時，也在努力縮小其尺寸。從手機到智能武器的小型便攜式產品中，"小"是永遠不變的追求。高密度集成（HDI）技術可以使終端產品設計更加小型化，同時滿足電子性能和效率的更高標準。HDI PCB目前廣泛應用于手機、數碼(攝)像機、MP3、MP4、筆記本電腦、汽車電子和其他數碼產品等，其中以手機的應用最為廣泛。HDI PCB一般采用積層法(Build-up)制造，積層的次數越多，板件的技術檔次越高。普通的HDI PCB基本上是1次積層，高階HDI PCB采用2次或以上的積層技術，同時采用疊孔、電鍍填孔、激光直接打孔等先進PCB技術。高階HDI PCB主要應用于3G手機、高級數碼攝像機、IC載板等。
發展前景：根據高階HDI板件的用途--3G板或IC載板，它的未來增長非常迅速：未來幾年世界3G手機增長將超過30%，中國即將發放3G牌照；IC載板業界咨詢機構Prismark預測中國2005年至2010預測增長率為80%，它代表PCB的技術發展方向。
總結來說，HDI PCB有以下幾項優點：
1.可降低PCB成本：當PCB的密度增加超過八層板后，以HDI PCB來制造，其成本將較傳統復雜的壓合制程來得低；
2.增加線路密度：傳統電路板與零件的互連；
3.有利于先進構裝技術的使用；
4.擁有更佳的電性能及訊號正確性；
5.可靠度較佳；
6.可改善熱性質；
7.可改善射頻干擾/電磁波干擾/靜電釋放（RFI/EMI/ESD）；
8.增加設計效率。
ps:部分圖片來源于網絡，如有侵權，請聯系我們刪除
最新產品
通訊手機HDI
-
-
型號：GHS08K03479A0
階數：8層二階
板材：EM825
板厚：0.8mm
尺寸：144.08mm*101mm
最小線寬：0.075mm
最小線距：0.075mm
最小孔徑：0.1mm
表面處理：沉金+OSP
通訊手機HDI
-
-
型號：GHS06C03294A0
階數：6層二階
板材：EM825
板厚：1.0mm
尺寸：92mm*118mm
最小線寬：0.075mm
最小線距：0.075mm
最小孔徑：0.1mm
表面處理：沉金
通訊模塊HDI
-
-
型號：GHS04K03404A0
階數：4層一階+半孔
板材：EM825
板厚：0.6mm
尺寸：94.00*59.59mm
最小線寬：0.076mm
最小線距：0.076mm
最小孔徑：0.1mm
表面處理：沉金+OSP
5G模塊PCB
-
-
型號：HS10K21632A0
層數：10層
板材：生益 S1000-2
板厚：1.6+/-0.16mm
最小孔徑：0.102mm
最小線寬：0.102mm
表面處理：沉鎳金+OSP
P1.5顯示屏HDI
-
-
型號：GHS04C03605A0
層數：4層一階
所用板材：EM825
板厚：1.6mm
尺寸：24mm*116mm
最小盲孔：0.1mm
最小埋孔：0.2mm
最小線寬：0.13mm
最小線距：0.097mm
表面處理：沉金
外形公差：+0.05/-0.15mm（板內無定位孔）
特殊要求：燈窩間距：P1.5
P2.571顯示屏HDI
-
-
型號：GHS04C03429A0
階層：4層一階
板材：EM825
板厚：1.6mm
尺寸：215.85mm*287.85mm
最小盲孔：0.1mm
最小埋孔：0.2mm
最小線寬：0.152mm
最小線距：0.152mm
表面處理：沉金
外形公差：+/-0.15mm（板內無定位孔）
特殊要求：控深鉆帽子電鍍間距：P2.571
P1.9顯示屏HDI
-
-
型號：GHM08C03113A0
階層：8層一階
板材：EM825
板厚：1.6mm
尺寸：239.9mm*239.9mm
最小盲孔:0.1mm
最小埋孔:0.2mm
最小線寬:0.127mm
最小線距:0.127mm
表面處理:沉金
外形公差:+0.05/-0.15mm（板內無定位孔）
特殊要求:控深鉆間距：P1.9
P1.923顯示屏HDI
-
-
型號：GHM06C03444A0
階層：6層二階
板材：EM825
板厚：2.0mm
尺寸：199.85mm*299.85mm
最小盲孔：0.1mm
最小埋孔：0.2mm
最小線寬：0.127mm
最小線距：0.127mm
表面處理：沉金
外形公差：+0.15/-0.05mm（板內無定位孔）
特殊要求：控深鉆間距：P1.923
