軟硬結合板的物理特性及生產流程
1、軟硬結合板是什么?

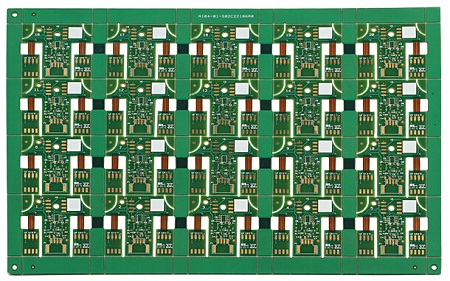

FPC與PCB的誕生與發展,催生了軟硬結合板這一新產品。因此,軟硬結合板,就是柔性線路板與硬性線路板,經過壓合等工序,按相關工藝要求組合在一起,形成的具有FPC特性與PCB特性的線路板。
2、軟硬結合板的分類:
若是依制程分類,軟板與硬板接合的方式,可區分為軟硬復合板與軟硬結合板兩大類產品,差別在于軟硬復合板的技術,可于制程中將軟板和硬板組合,其中,有共通的盲孔和埋孔設計,因此可以有更高密度的電路設計,而軟硬結合板的技術,則是軟板和硬板分開制作后再行壓合成單一片電路板,有訊號連接但無貫通孔的設計。但目前慣用”軟硬結合板”統稱全部的軟硬結合板產品,而不細分兩者。
3、軟硬結合板的廠商分析:
全球軟硬結合板的生產區域,集中于歐美和日本,且有產量集中于少數生產者的現象。北美及歐洲的產品以軍事及醫療產品為主,日本最近的應用,偏向DSC、DV 或手機的產品應用,另外,在亞洲方面主推手機用軟硬結合板的應用,以軟硬結合板替代硬板-軟板-連接器的組合設計。深聯電路作為深圳知名的線路板廠家,既生產通孔PCB板,又生產軟硬結合板。
4、軟硬結合板的物理特性:
軟硬結合板在材料、設備與制程上,與原先軟板、硬板各有差異。在材料方面,硬板的材質是PCB 的FR4之類的材質,軟板的材質是PI 或是PET 類的材質,兩材料之間有接合、熱壓收縮率不同等的問題,對于產品的穩定度而言是困難點,而且軟硬結合板因為立體空間配置的特性,除XY 軸面方向應力的考量,Z 軸方向應力承受也是重要的考量,目前有材料供貨商對PCB 硬板或軟板廠商,提供軟硬結合板適用的改良型材料,如環氧樹脂(Epoxy)或是改良型樹脂(Resin)等材料,以符合PCB 硬板或軟板間的接合問題。
在設備方面,軟硬結合板因為材料特性與產品規格的差異,在壓合與鍍銅部份的設備必需作修正,設備的適用程度將影響產品良率與穩定度,因此跨入軟硬結合板的生產前須先考慮到設備的適用程度。
5、生產流程:
因為軟硬結合板是FPC與PCB的組合,軟硬結合板的生產應同時具備FPC生產設備與PCB生產設備。首先,由電子工程師根據需求畫出軟性結合板的線路與外形,然后,下發到可以生產軟硬結合板的工廠,經過CAM工程師對相關文件進行處理、規劃,然后安排FPC產線生產所需FPC、PCB產線生產PCB,這兩款軟板與硬板出來后,按照電子工程師的規劃要求,將FPC與PCB經過壓合機無縫壓合,再經過一系列細節環節,最終就制程了軟硬結合板。很重要的一個環節,應為軟硬結合板難度大,細節問題多,在出貨之前,一般都要進行全檢,因其價值比較高,以免讓供需雙方造成相關利益損失。
ps:部分圖片來源于網絡,如有侵權,請聯系我們刪除
