線路板拼板和工藝邊教程
電路板拼板,主要是為了充分利用板材,從而提高生產效率。
比較簡單的是,規則板框的拼板。
.jpg)

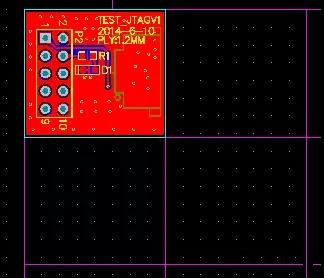

如上圖的,板框是正方形,很容易就拼了四塊板,其中,只需要有一塊板有布線,而其它拼出來的板只要畫板框就可以了,這樣板廠會處理的啦(最好連元件、線都復制過去,這樣不易出錯)。
.png)

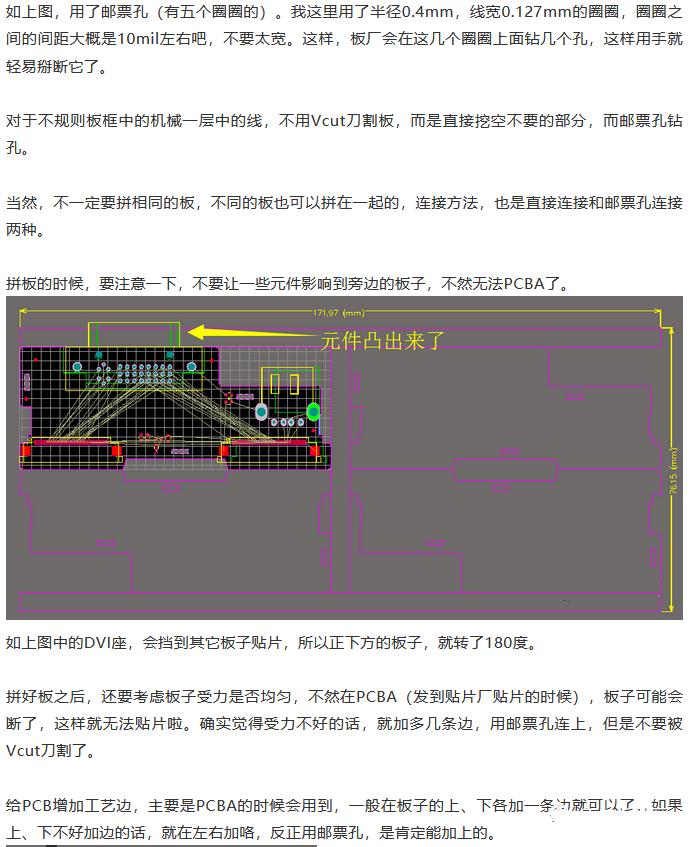

對于規則板框中的機械一層中的線,就是Vcut刀割下去的,但是0.4mm的板厚,是無法用Vcut刀割的。
如果是不規則的板框呢?
.jpg)

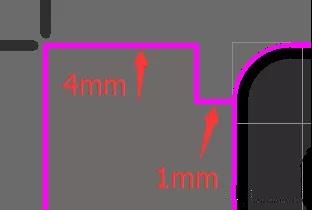

如上圖,給倒了圓角的板框增加了工藝邊,其中長的線段,一般要求4mm,而短的,則至少要1mm。
.jpg)
如上圖,用郵票孔給不規則的板框增加了工藝邊。實物圖,如下圖所示。
.jpg)
可以明顯看出那五個孔,說明貼完片之后,可以用手掰斷工藝邊。
那么究竟要拼多少塊電路板,比較好呢?
一般也是盡量拼成正方形,這樣既考慮受力又可以充分利用板材,而且板子過長的話,容易翹曲。
在網上打樣的話,就拼在100mmX100mm以內,而批量生產的話,就要先咨詢好價格,再拼了,不同的板廠的價格可能會不一樣,盡量做到以最低的成本,生產出最多的電路板。
除了上述拼板方法以外,還可以用CAM350拼板,CAM350支持basic腳本,很容易就拼好規則的板子。
