電路板廠講PCB電路板郵票孔是什么?
一、PCB 郵票孔是什么?
電路板廠講郵票孔是指主板面板上的孔,用于將組成陣列的小型 PCB連接在一起,可以輕松地從PCB上移除組件。
郵票孔是穿孔的,當你向下推的時候,會折斷,你可以在不損壞 PCB本身的情況下卸下組件。

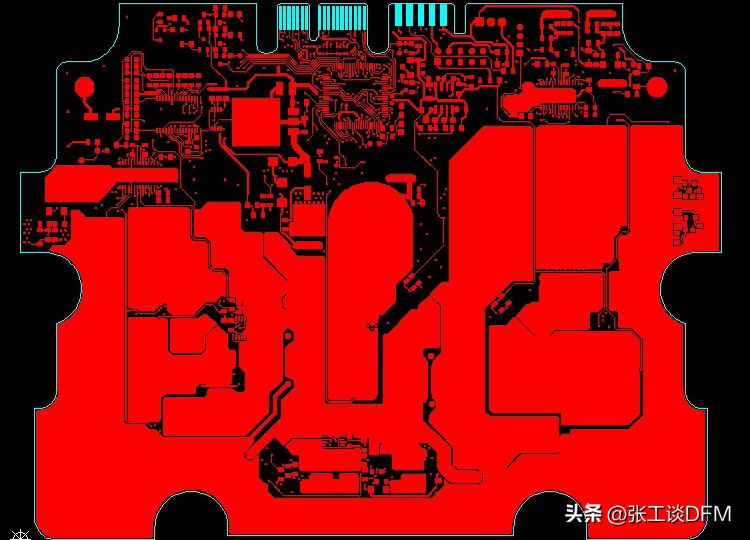

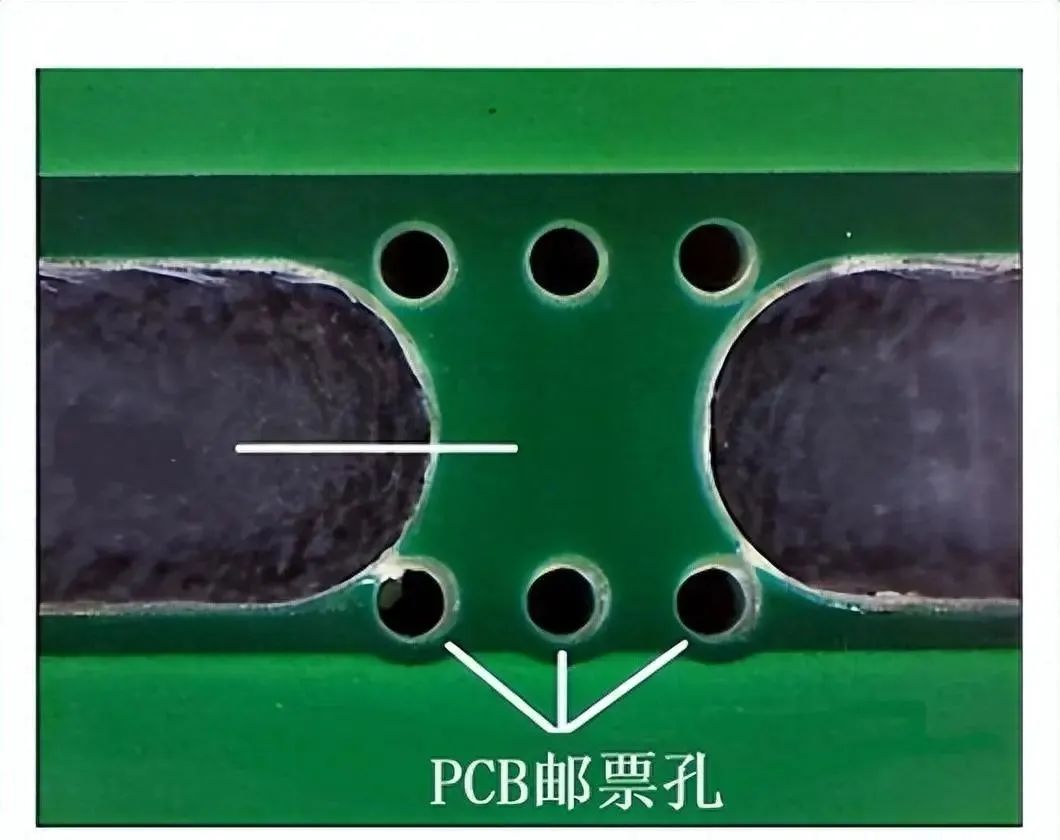

PCB 郵票孔
二、PCB 郵票孔的作用
PCB上設計的郵票孔的原因有很多:
1、可以將小 PCB板連接成一組
當你有一堆需要連接的PCB,又太小不能使用連接器,你就可以利用郵票孔的將它們連接起來。穿孔將使電流流過 PCB,并且與附近的其他 PCB連接。
2、可以在兩個不同的 PCB /設備之間傳輸電力和數據
如果你需要一個設備可以與另外一臺設備進行通信,可以使用郵票孔。
三、PCB 郵票孔設計要求

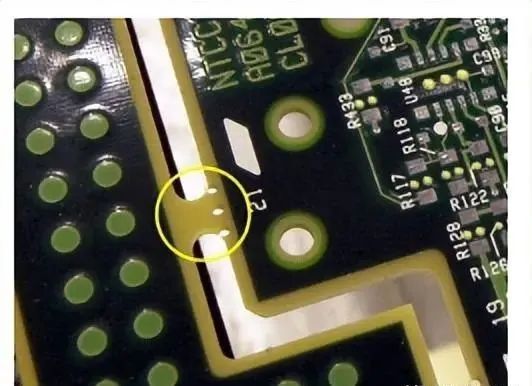

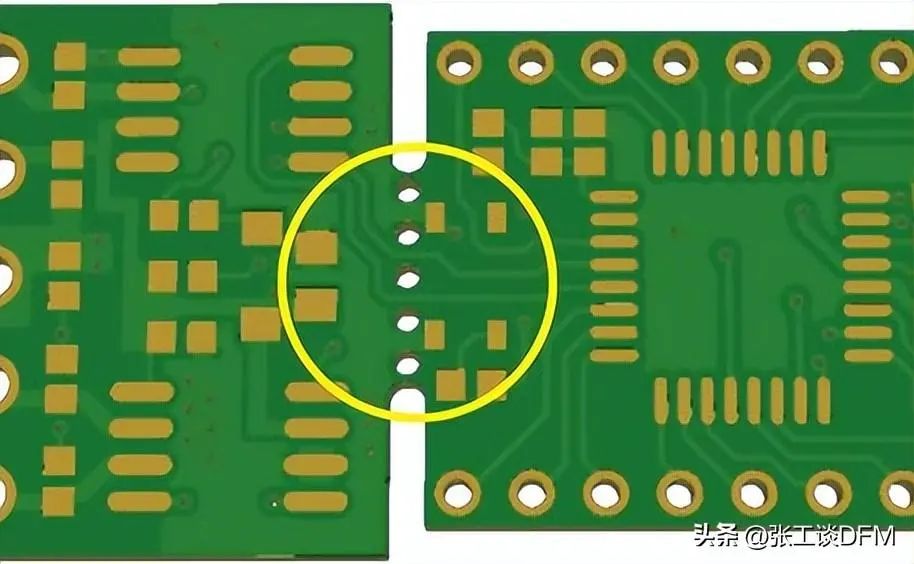

1、PCB 郵票孔 孔數
郵票孔通常是5個一組,用于將組件連接在一起,可能會因為PCB設計而異。

PCB 郵票孔 孔數
2、PCB 郵票孔尺寸
PCB郵票孔的尺寸通常為0.020英寸或直徑0.5毫米,會根據 PCB設計的而變化。PCB 郵票孔的尺寸由用于制造 PCB的材料厚度決定。

PCB 郵票孔尺寸
3、PCB 郵票孔孔間距
通常 PCB 郵票孔間距為0.030英寸或0.76毫米,這樣可以防止元件靠得太近而導致短路。

PCB郵票孔孔間距
四、4 個 PCB郵票孔設計技巧
1、足夠的拉片來維持 PCB
由于PCB郵票孔是一個開口,也就是說兩者之間沒有任何聯系,如果是這樣的話,PCB的兩部分之間就會出現短路。
為了避免這種情況發布,必要確保選項卡足夠堅固,可以支撐上方組件的重量。
2、應該遠離敏感元件
必須要遠離敏感元件,因為拉片很容易損壞,容易導致電氣短路。

應該遠離敏感元件
3、兩個郵票孔之間的間距應該在 60mm-90mm之間
如果兩個郵票孔之間的空間太大,不方便安裝組件。如果間距太小,焊料就容易流到其他地方,造成短路。
4、與最近的組件之間至少有0.125ich 的間距
最近的組件之間應至少保持0.125 英寸的間隙,尤其是對于高密度 PCB。距離組件越近,焊接固定就越困難。距離太近,容易在焊盤/走線之間形成焊橋。
五、PCB 郵票孔和 V型槽的區別
1、V 型槽
V 型槽是 PCB 組裝最常見的方式,V-CUT是指可以將幾塊板或同一塊板組合拼接在一起,然后在PCB加工后用V-CUT機在板之間切出V形槽,可以在使用過程中或封裝前折斷。
采用雙面V型槽時,V型槽的深度應控制在1/3(兩側槽的總和)左右,且槽尺寸準確,深度均勻。

V 型槽
V型槽的優點:
· 成本低
· 更容易制造
· 品質會更好,不容易變形
2、 PCB郵票孔
在很多設計中,會用 PCB 郵票孔代替 V形槽。

PCB郵票孔
軟硬結合板廠講郵票孔的優點:
1、強度更好,可以直接折斷,不像絲錐需要銑床設備切割;
2、有更大的抓地力
孔越大,粘合劑抓住的表面積就越大,這樣安裝會比較容易,并且可以防止 PCB移動。
