黑色電路板的主板就是高端貨,誰告訴你的!
有沒有發現,近年來黑色電路板的主板越來越多了?有人說這是高端主板的標志之一,這個說法在早先沒啥問題,畢竟以前的主板大多采用的是綠色、黃色的PCB,后來華碩等廠商為了劃分同芯片組主板的性能、檔次,開始引入了黑色的PCB作為高端主板的標配。

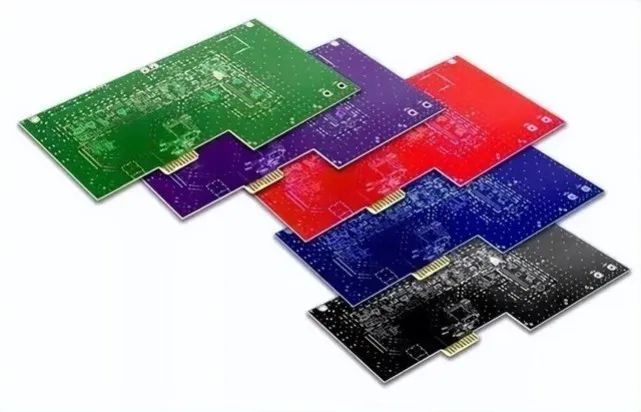

隨后的事情你們就知道了,其他的主板廠商也紛紛效仿,并將其延伸到了顯卡、內存甚至固態硬盤,大有“萬PCB皆可黑”的意味。那么黑色PCB真的是高端產品的代名詞么?這就要研究下黑色的PCB是怎么來的,其實PCB有很多種顏色,除了早先常見的綠色、黃色和現在的黑色,還有紅色、白色、橙色、藍色等多種顏色。

其實不同顏色的PCB,它們的制造的材料、制造工序都是一樣的,包括敷銅層的位置也是一樣的,經過蝕刻工藝后就在PCB上留下了最終的布線,例如下圖這塊剛經過蝕刻工藝的PCB,敷銅走線就是原本的銅色,而PCB基板略顯微黃色。

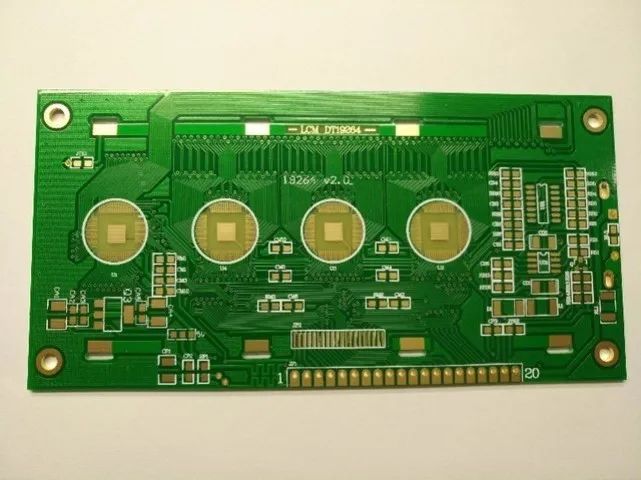

為了防止敷銅層被氧化和焊接元器件時在線路上留下過多的焊錫,接下來就要使用玻璃環氧樹覆蓋在PCB表面作為阻焊層。早期玻璃環氧樹脂通常是綠色的,加上PCB的敷銅層非常薄,因此做好的PCB就呈現出鮮明的綠色,再將元器件的焊盤去掉阻焊層(開窗),即可進行元器件的焊接工序。

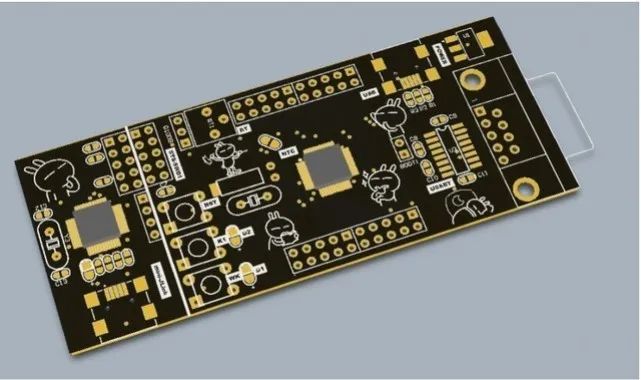

不同的行業對于PCB顏色會有所要求,因此現在玻璃環氧樹脂引入了一些其他顏色,這就使得制造的PCB呈現不同的顏色。也就是說,不同顏色的PCB,不僅制造工藝和方法沒有什么區別,只是黑色PCB采用了特殊顏色的環氧樹脂制,一定程度上會提高制造的成本,同時也有一些副作用,例如顏色太深的PCB查看走線比較麻煩,會增加檢修難度。

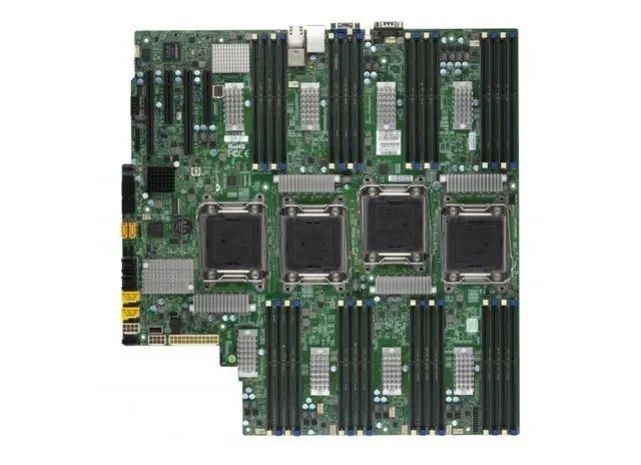

行業內綠色的PCB是最常見的,這是因?yàn)榫G色PCB在檢測線上長時間檢查作業眼睛不容易疲勞,而且PCB在SMT焊接元器件時光學定位儀器的識別效果更好,當然使用綠色玻璃環氧樹脂制造主板的成本也要略低一些。那么,這是不是意味著綠色PCB就是低端的代名詞?其實在很多的領域,對于綠色的PCB更加青睞,例如服務器的主板,基本都是采用的綠色的PCB,甚至軍工領域也是采用的綠色PCB!
而今天黑色的PCB主板大行其道,其實都是受華碩等品牌的引領而已,它們的電氣性能都是一樣的,只是PCB廠商人為定義了它們的用途和檔次而已。現在連二三線主板品牌也大量使用黑色PCB,已經達到了泛濫的程度,綠色和黃色的PCB已經不見了蹤影。那么,你還認為黑色的主板就一定是高端貨么?
ps:部分圖片來源于網絡,如有侵權,請聯系我們刪除
