軟硬結合板設計,過孔到軟板區域的間距設計多少合適?
十里櫻花香無邊,
滿枝芳華盡嬌艷。
春風不知少年心,
紅粉樹下看如煙。
周六的下午,趙理工推開窗,一陣香風襲來,空氣中氤氳著櫻花的氣息。櫻花開得浪漫,恰似少年的心。
趙理工回頭看了眼如煙,那個猶如仙女落入凡塵的女孩,輕輕地說道:
“如煙,櫻花開了,一會兒我把板子投了,咱們一起去看櫻花吧。”
如煙笑了笑說道:“聽你的。”
片刻功夫,趙理工忙完手頭的工作,朝身后的如煙擠了下眼,兩個人開心地走出了辦公室。
今日花如雪,山櫻如美人。
少年和美女正玩得開心,大師兄的電話打了進來。
趙理工的心咯噔一下,預感有不好的事情發生。
櫻花樹上,蜜蜂忙著采蜜,而自己的心亂得像一頭蒼蠅。

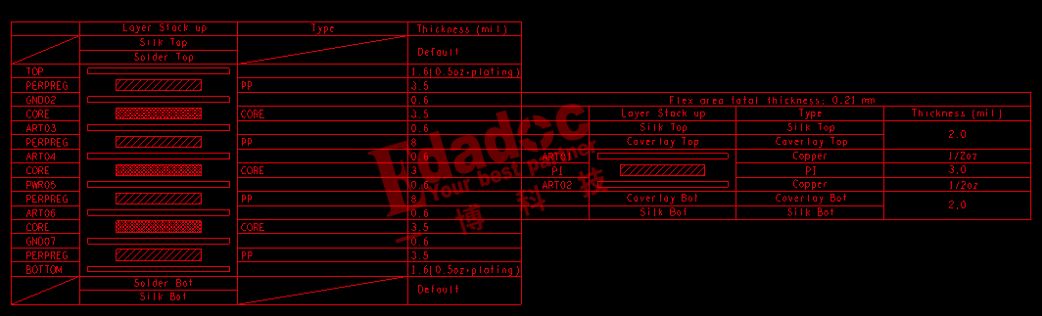

趙理工設計了一個8層軟硬結合板,板上FPC有兩層,疊層合理,走線有序,疏密有致。
想不到哪里有問題。

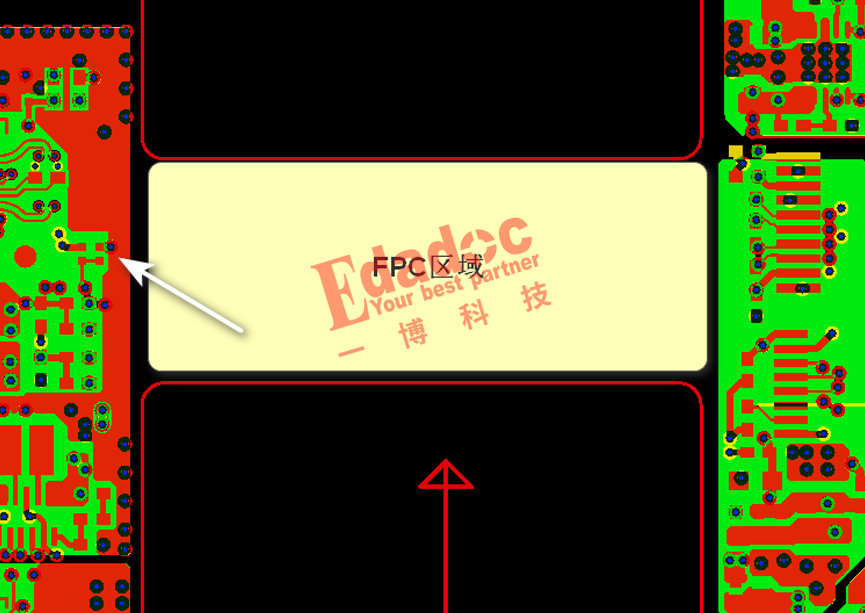

大師兄說,硬板區域打孔距離軟板區域太近,小于1mm,生產會出現可靠性問題。

趙理工抬頭看了眼滿樹的櫻花,又看了下櫻花樹下的如煙,說了句:“這……”
大師兄說:“不急,我簡單地給你說一下原因。”
軟硬結合板的加工流程如下,先把各個工序加工完成后,在壓合前進行組合,然后再進行壓合生產,最后開蓋子把軟板區域露出成型,做出軟硬結合板的效果。

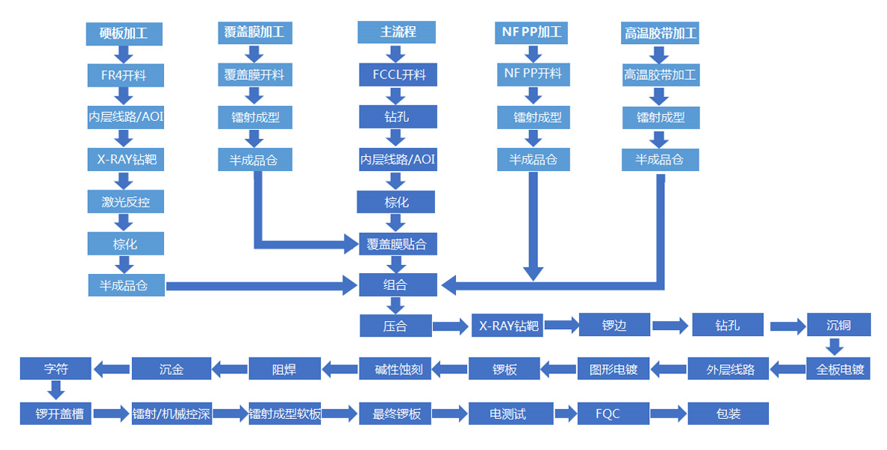

下圖是軟硬結合板的加工流程,比看櫻花還讓人迷亂。

在軟硬結合板生產時,要用到一種特殊的材料--不流膠PP,也就是我們常說的no-flow PP。

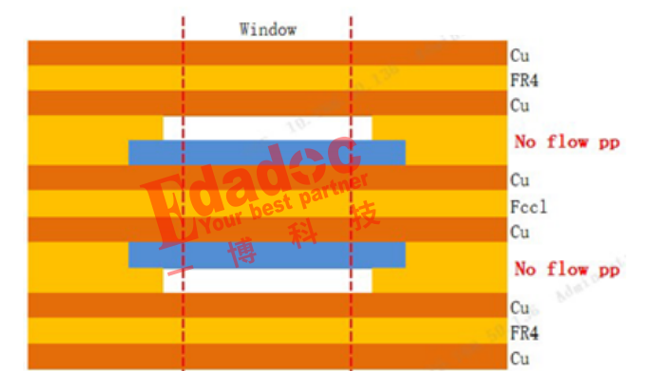

在軟硬結合板生產之前先要把軟板區域的不流膠PP給銑掉,形成空腔。防止在壓合時,把需要露出的FPC區域給粘結一起。如下圖所示:

實際生產時,此類地方沒有PP膠的參與。
雖然說它叫不流膠PP,但是并不代表它的膠是不流動的,只是在壓合時膠的流動性比較差而已。

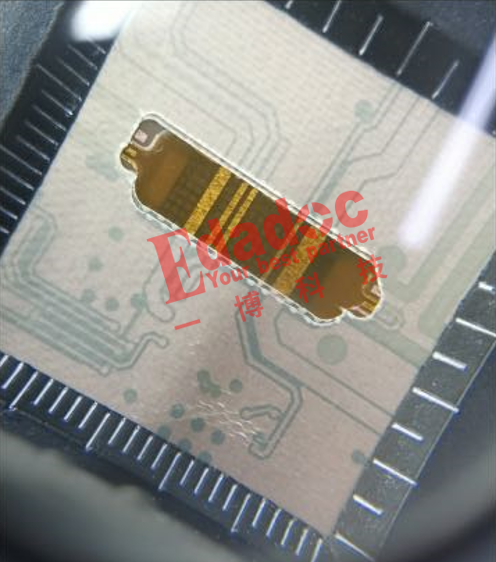

下圖為FPC區域銑空的PP圖片

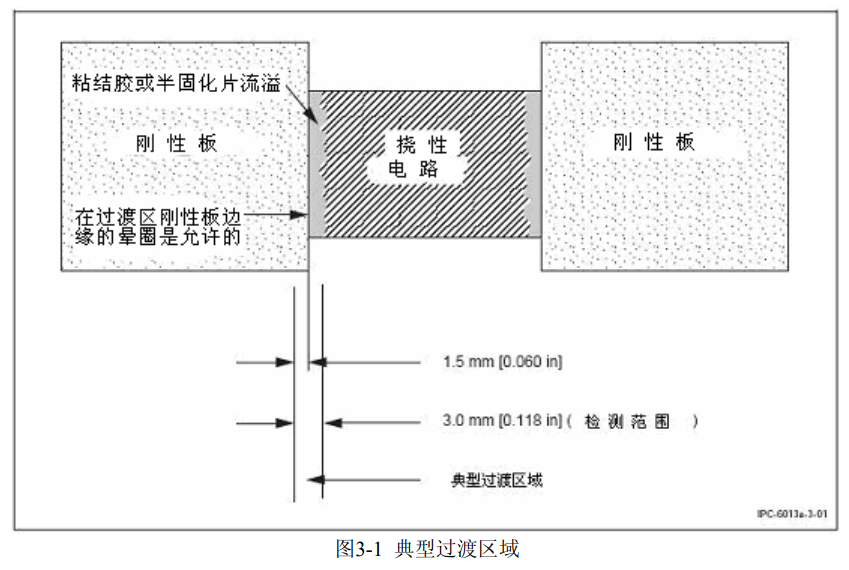

IPC-A-6013里面有規定,軟硬結合板溢膠區的接受標準--溢膠范圍在1.5mm以內,其實這個標準在行業里面是很寬泛的。

但實際生產時,對于溢膠區的范圍,客戶為了防止出現品質異常,通常要求會更嚴格。為了防止不流膠PP的膠溢出板外,出現在FPC區域。通常在加工時,要把不流膠PP內縮0.5-1mm,來規避溢膠的風險。那么當板子壓合后,在PCB靠近FPC的區域,是有0.5-1mm的區域有可能是沒有膠的存在。當我們壓合后去鉆孔,如果孔到此類區域太近,鉆頭穿透的區域有可能是空洞區域。那么后面的電鍍、蝕刻等工序的化學藥水就有可能進入FPC空腔的區域,導致FPC區域的線路異常。

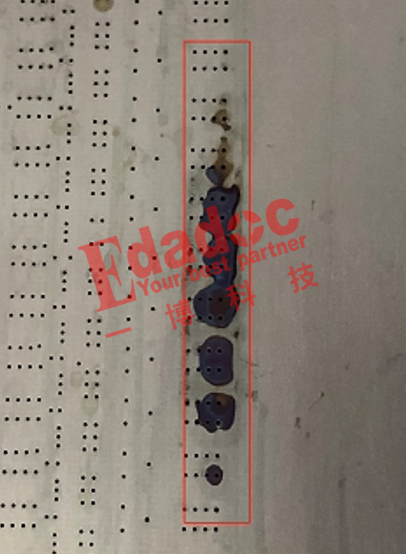

下圖為孔到FPC區域太近,導致電鍍時藥水進入FPC的空腔區域,生產異常,報廢。

最后一句話總結:

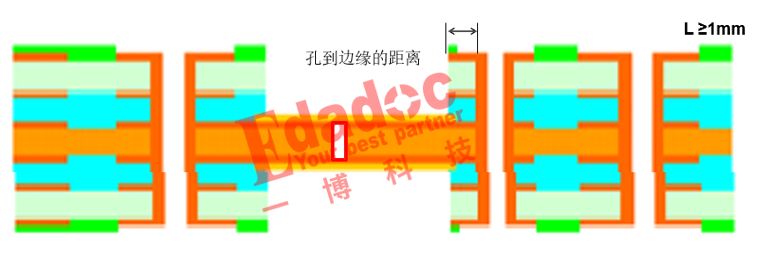

導通孔到剛撓結合邊緣的距離設計至少為1mm,因高可靠性剛撓板的覆蓋膜采用局部貼合,也延伸進電路板區域1mm,因此要避開導通孔,防止生產異常。

結尾
大師兄說為了不影響你們踏春賞花,我幫你修改了設計。
趙理工舒了一口氣,抬頭又看了一眼不知啥時候偷偷溜到他身邊的如煙。
春風正暖,花團錦簇,美人依舊。
ps:部分圖片來源于網絡,如有侵權,請聯系我們刪除
