電路板設計怎樣創新，才可契合智能設備微型化趨勢？

文章來源：作者：查看手機網址

掃一掃！

掃一掃!

人氣：576發布日期：2025-05-07 09:45【大中小】

隨著智能手表、無線耳機、微型無人機等智能設備的普及，設備微型化趨勢愈發顯著。這對電路板設計提出了更高要求，只有不斷創新，才能滿足智能設備在尺寸、性能、功耗等多方面的需求。那么，電路板設計該如何創新，才能契合這一趨勢呢？??

電路板在結構設計上，高密度集成是關鍵。傳統電路板布局已難以滿足微型化需求，設計師們采用多層板、剛?cè)峤Y(jié)合板等新型結構。多層板通過增加線路層數，在有限空間內拓展線路布局，將原本平鋪的線路立體化，有效減少電路板面積；剛?cè)峤Y(jié)合板則融合剛性電路板的穩定性與柔性電路板的靈活性，可在復雜空間內自由彎折、伸縮，適應智能設備緊湊且不規則的內部空間。例如，在智能手表中，剛?cè)峤Y(jié)合板能夠圍繞表盤和表帶進行特殊布局，充分利用有限空間，實現多種功能模塊的集成。?

PCB材料的選擇與創新也至關重要。為了實現電路板的微型化，新型材料不斷涌現。低介電常數、高耐熱性的材料被廣泛應用，這些材料不僅能減少信號傳輸損耗，還能承受更高的工作溫度，保障電路板在微型化后依然具備穩定性能。同時，納米材料在電路板中的應用逐漸興起，納米級的導電材料可以制作出更細的線路，進一步縮小電路板尺寸，提升線路密度和集成度。

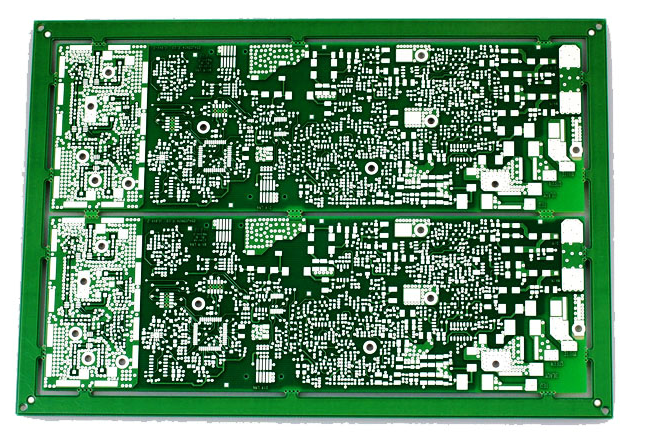

? PCB

線路板制造工藝的進步同樣不可或缺。高精度的光刻技術、蝕刻技術能夠制作出更精細的線路。目前，先進的光刻技術已可實現微米甚至納米級的線路精度，使電路板上能夠容納更多元器件。此外，3D 打印技術在電路板制造中的應用也為微型化帶來了新可能，它可以根據設計需求，直接打印出具有復雜結構的電路板，無需傳統制造中的復雜流程，大大縮短了生產周期，同時實現更靈活的布局。?

在電路設計方面，模塊化設計與優化布線是重要創新方向。模塊化設計將電路板功能劃分為不同模塊，每個模塊獨立設計、制造，再進行組裝，這不僅便于生產和維護，還能提高空間利用率；優化布線則通過合理規劃線路走向，減少線路交叉和冗余，進一步縮小電路板尺寸。?

深聯電路

PCB廠講面對智能設備微型化趨勢，電路板設計需從結構、材料、工藝和電路設計等多方面進行創新。只有不斷探索和突破，才能設計出更小巧、更高效、性能更優的電路板，為智能設備的發展提供有力支撐。?

ps:部分圖片來源于網絡，如有侵權，請聯系我們刪除
