HDI正片和負片是什么意思，HDI正片和負片的區別

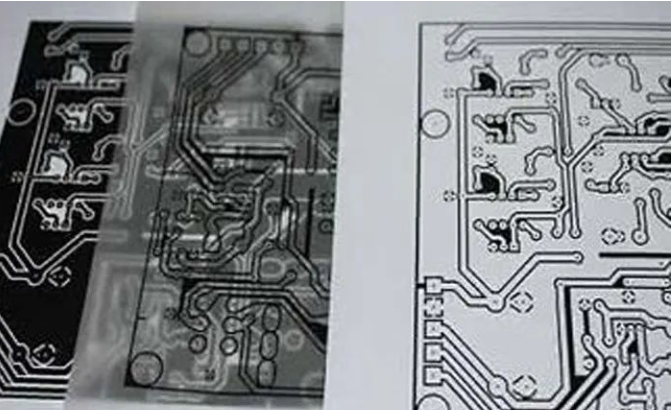

HDI線路板的負片
通常負片制程中使用的溶液是酸堿腐蝕過程。制膜后，所需的路徑或銅表面是完全透明的，而不需要的部分是黑色的。路線工藝 曝光后，由于干膜抑制劑暴露在紫外線下，完全透明的部分會被化學硬底，而下面的顯影過程不會使薄膜變硬，干膜會被沖走，因此在蝕刻過程中，只有干膜被沖走部分的銅沉積(底片的黑色部分)，而保存的干膜沒有被沖走，這是我們想要的HDI線路板(底片的透明部分)。
線路板的正片
通常正片工藝是以堿性蝕刻工藝為基礎的。底片上面，所需的路徑或銅表面是黑色的，而不需要的部分是完全透明的。同樣，在路線工藝曝光后，完全透明的部分被暴露在紫外線下的干膜阻滯劑的化學作用硬化，隨后的顯影過程將在下一工序中沖走無硬襯底的干膜，我們用堿性溶液將沒有錫和鉛維護的銅表面(底片的透明部分)切除，剩下的是HDI線路板(黑膜)部分。
HDI線路板正片和負片的區別
①區分絲印網版(底片)、工作膜、正片和底片及膜面：絲網印刷網有母膜和工作膜(子膜)、黑色和黃色膜、正片和負片;
②底片亦稱黑片，亦稱復寫底片。然而，工作底片不僅是黃色片，還有黑色片來做工件。它主要用于制造高精度HDI板或節約成本，在小批量生產制造HDI線路板中一次性大批量生產和制造HDI線路板的應用。
③當薄膜表面不同時，黑色薄膜的亮面是薄膜，而黃色薄膜則相反。一般來說，可以看出，側面是根據涂鴉筆或刀頭在絲網印刷上的膠片表面。
④黃膜應用注意事項：有光滑和啞光兩種表面，第二種敷貼容易出現油面壓痕。
⑤在膜電路上透光的負膜(含銅)為正膜;正膜用于圖形電鍍工藝，顯影劑滴下為路徑，剩余效果為耐腐蝕電鍍工藝，關鍵鑲嵌物為鉛和錫。在即時刻蝕過程中通常使用薄膜，顯影劑后的耐腐蝕性是途徑，而酸堿蝕刻液則是用來進行即時蝕刻的過程。
