手機無線充線路板應用領域
?手機無線充線路板應用領域
目前在手機通信及便攜式設備上使用最為廣泛的無線充電技術是WPC QI標準，QI無線充電方案分為發射和接收兩個部分，電子10W無線充方案采用無線充電專用IC支持WPC1.2標準和三星快充的無線充電發射器SoC芯片。內置高速 MCU內核、12bits高精度ADC，高速PWM逆變電路以及解碼算法。是一款用于符合WPC標準無線充 電低成本方案SOC。適用于10W以內的無線充電方案，支持LED/蜂鳴器多種靈活的聲光提示，系統效率高達78% 。

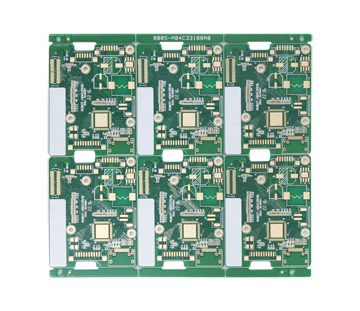

10W無線充電器線路板方案應用領域：
.jpg)
1、適用于智能手機、可穿戴應用且符合WPC標準的無線充電器
2、專用無線充電器，藍牙耳機等移動終端設備
3、醫療健康應用
4、智能手表，智能手環，助聽器等智能穿戴設備
5、移動電源，充電寶等無線充電電源設備
ps:部分圖片來源于網絡，如有侵權，請聯系我們刪除
