如何添加汽車雷達線路板上面的絲?。?/h1>
今天一起來看看汽車雷達線路板絲印要怎么加到電路板上吧。
1、擺放的位置
一般來說,電阻、電容、管等元件的屏,放置時,不要使用四個方向,這樣會導致調試、維修、焊接時,看著屏很累(板要轉動幾個方向)。
因此,建議按兩個方向擺放,如下圖所示。這樣,查看屏幕就非常重要了。

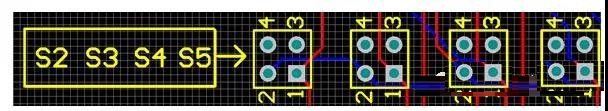

如下圖所示,如果組件周圍密度太大無法放置絲印,可以將絲印寫在附近的空白處,標記箭頭,最好畫個方框,這樣更容易識別。

2、過孔盡量不要打在絲印上。
如下圖所示,過孔了打在8字那里,汽車雷達線路板打板回來之后,你會分不清,它是R48還是R49。
.jpg)
3、絲印不要壓在高速信號線上(如,時鐘線等)。
此建議適用于頂部或底部的高速信號線,因為這些信號線可視為微帶線。
信號在微帶線上運行的速度(相位速度)與介質有關。如果在線路上按下絲印,如下圖所示,介質會變得不均勻,導致相速變化,最后表現為阻抗不連續,影響信號質量。
當然,內層的信號線不會有這個問題。
.jpg)
4、絲印的閱讀方向要跟使用方向要一致。
如下圖所示,絲網印刷的讀取方向與芯片的使用方向一致,主要是在焊接過程中,以減少反向焊接的概率。
其他的,如電解電容器,不遵循這個建議,因為您可以指定正負極性。
.jpg)
5、絲印上要標清楚引腳號。

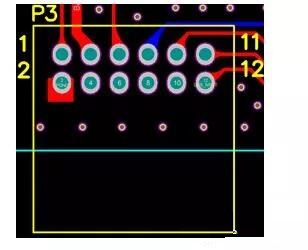

如圖所示,P3連接器上有4個引腳編號,便于調試安裝。此外,在引腳密集的地方最好也做標記。
同時P3的讀數方向與連接器的使用方向一致。
.jpg)
6、特殊封裝的絲印。

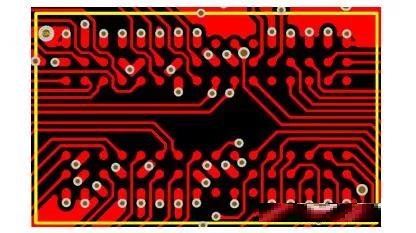

針對BGA、QFN這類特殊封裝,絲印的尺寸要跟芯片的尺寸完全一致(如下圖所示),否則,會很難對齊,從而影響焊接。
.jpg)
7、安裝孔的絲印。
這里,在安裝孔附近增加了螺絲的絲印,同時標明了長度和螺絲總數,方便安裝。
.jpg)
8、絲印的二義性。
據汽車雷達線路板小編了解,最常用的是RS232,很多人會標記RX和TX,但是PC端也有RX和TX啊,什么時候用交叉線,什么時候用不交叉呢?
這就導致了絲網印刷的模糊性,使人們傻傻的去區分。
.jpg)
這里,添加了兩個箭頭來表示信號的方向(如下圖所示),這樣您就可以一目了然地看到如何連接導線。不僅RS232可以做到這一點,其他的,如:SPI,帶收發信號線,可以做到這一點。
.jpg)
ps:部分圖片來源于網絡,如有侵權,請聯系我們刪除
