汽車雷達線路板廠做好PCB絲印要注意的細節
很多汽車雷達線路板廠畫PCB的人,會認為絲印不影響電路的性能,所以,對絲印并不重視。但是,對于一個專業的硬件工程師來說,必須重視這些細節。
下面介紹如何優雅地弄好PCB絲印。
一、擺放的位置。

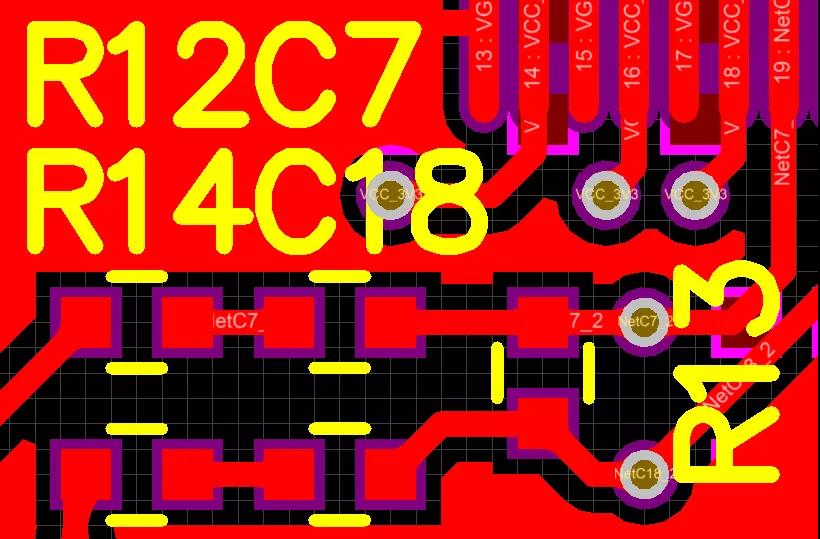

一般來說,電阻、電容、管子等器件的絲印,擺放的時候,不要使用四個方向,這樣會導致調試、維修、焊接的時候,看絲印看得很累(板子要轉幾個方向)。
所以,汽車雷達線路板廠建議擺放成兩個方向,如下圖所示。這樣,將會非常方面查看絲印。
.jpg)

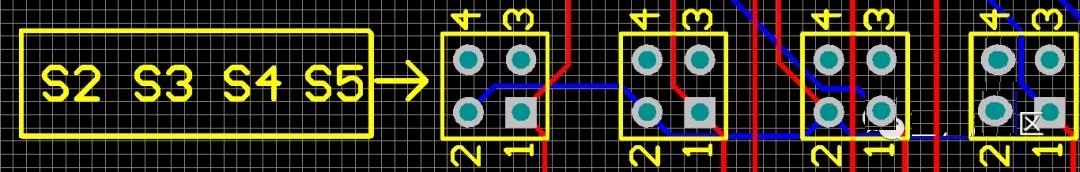

如下圖所示,元件附近太密集,放不下絲印的話,可以在附近空白的地方,寫上絲印,標好箭頭,最好再畫個框,這樣好辨認一些。
.jpg)
二、過孔盡量不要打在絲印上。

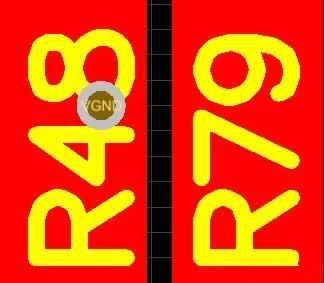

如下圖所示,過孔了打在8字那里,打板回來之后,你會分不清,它是R48還是R49。
.jpg)
三、絲印不要壓在高速信號線上(如,時鐘線等)。
汽車雷達線路板廠建議是針對在頂層或底層的高速信號線,因為這類信號線,可以看作是微帶線。
而微帶線上的信號跑的速度(相速度)跟介質有關,如果絲印壓到線了,如下圖所示,介質將會變得不均勻,導致相速度發生變化,最終表現為阻抗不連續,影響信號質量。
當然,在內電層的信號線將不存在這種問題。
.jpg)
四、絲印的閱讀方向要跟使用方向要一致。
如下圖所示,絲印的閱讀方向和芯片的使用方向一致,主要是焊接的時候,減少焊反的概率。
.jpg)
其它的,如:電解電容等,也可以不遵循該建議,因為你可以標明正負極性。
五、絲印上要標清楚引腳號。

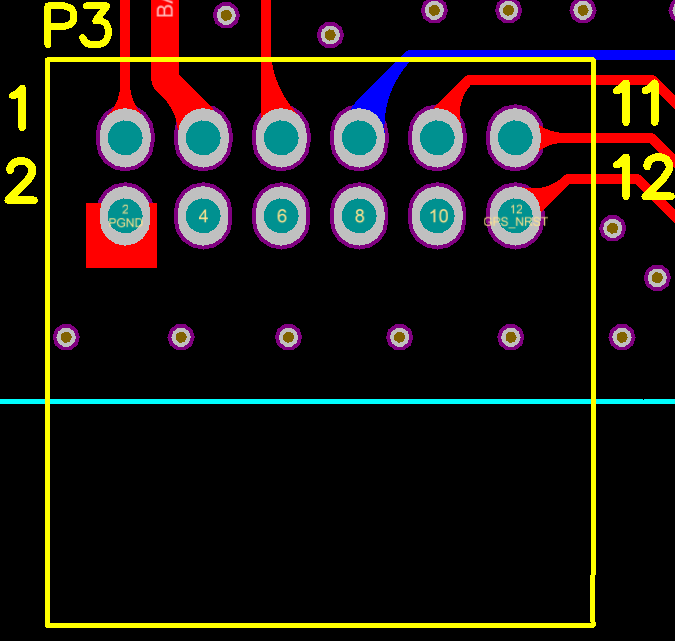

如下圖所示,P3接插件上,標了4個引腳號,方便調試/安裝。此外,在引腳密集的地方最好也標一下,如:芯片、FPC插座等。
同時,也符合上一條建議,P3的閱讀方向,跟接插件的使用方向一致。
.jpg)
六、特殊封裝的絲印。

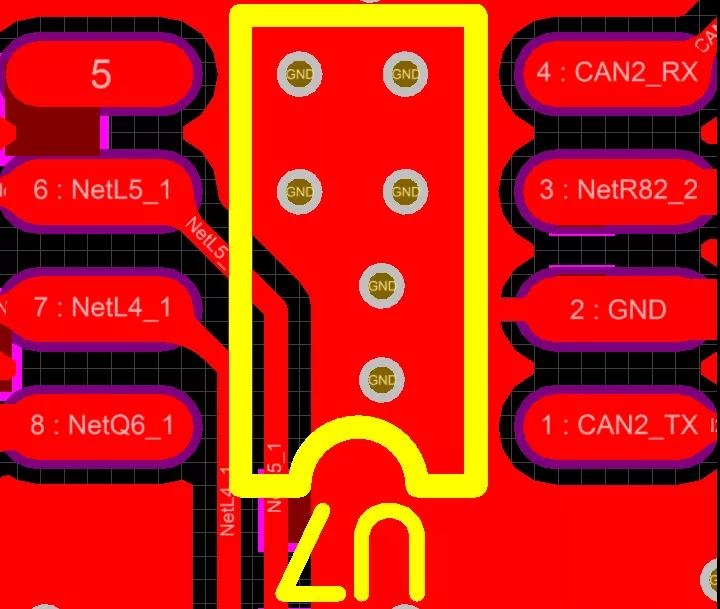

針對BGA、QFN這類特殊封裝,絲印的尺寸要跟芯片的尺寸完全一致(如下圖所示),否則,會很難對齊,從而影響焊接。
七、安裝孔的絲印。

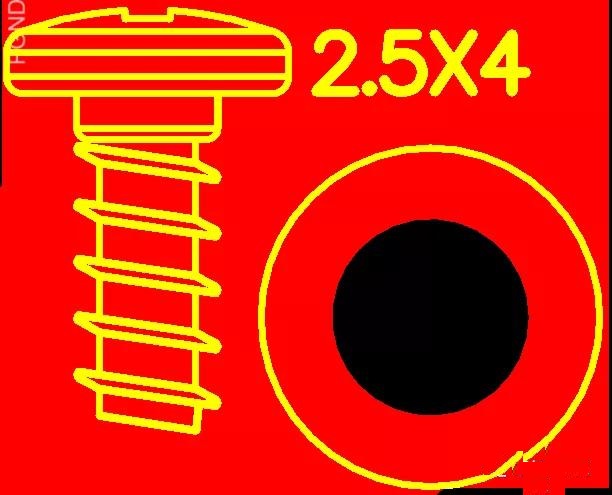

這里,在安裝孔附近增加了螺絲的絲印,同時標明了長度和螺絲總數,方便安裝。
.jpg)
八、絲印的二義性。
最常用的RS232,很多人會標注RX和TX,但是PC端也有RX和TX啊,什么時候用交叉線,什么時候用不交叉的?
這就導致了絲印產生了歧義,讓人傻傻地分不清。
這里,增加了兩個箭頭,以指標信號的流向(如下圖所示),這樣,一看就知道該怎樣接線了。
不光是RS232可以這樣做,其它的,如:SPI等,帶收發信號線的,都可以這樣做。
.png)
九、標明功能。
一些用戶使用的元件,如:按鍵、燈、旋鈕等,需要寫上功能、用途。如下圖所示,按鍵為設置鍵,燈是狀態指示燈。
十、增加LOGO。
有空間的話,可以在板子上增加公司的LOGO、防靜電標志、一維碼、二維碼。
