激光設備在HDI線路板批量生產應用前景怎么樣?
線路板行業激光設備除了題主提到的“PCB激光分板機,PCB激光打標機,F(xiàn)PC激光鉆孔切割機”以外,還有激光鉆孔機以及LDI(Laser Direct Imaging,激光直接成像),在HDI領域早就大量應用了。
HDI的盲孔都是激光鉆孔機完成的,主要的設備供應商是三菱、日立、住友、大族等,一線的HDI大廠都有激光鉆孔機,也有做激光鉆孔代加工的工廠.

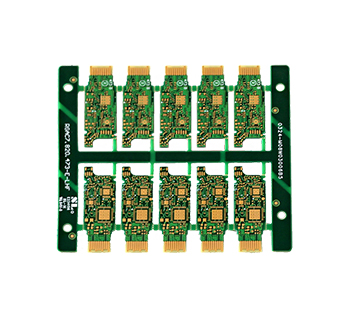

.jpg)
LDI主要應用在影像轉移曝光制程,早些年是單臺面設備,主要用于做快單、小批量樣品,隨著技術的發展,高感光度干膜應用,LDI開始連線,即兩臺連成一條線,提升了效率,線路制作能力也大幅提升,搭配合適的干膜,目前有的機型能做出10um的線路,一般做50/50um線路產品的工廠,都配LDI了。主要的設備供應商是奧寶、富士、ORC等,大族激光從2012年開始進入這個領域,目前也有一些業績。
至于激光設備在線路板行業的前景,我覺得還是取決于電子產品主要是智能手機的發展速度了,根據目前各方的報道,2015年智能手機銷量還是增長的,只是增速降低,也即預估未來幾年緩慢增長。相應的,各HDI工廠都不可能大規模擴廠,但是需求還是有的,只是不如前幾年大了,可能再過幾年,傳統曝光機的使用壽命到了,LDI的價格降低一些,產品的升級要求會有更多的工廠使用LDI。
ps:部分圖片來源于網絡,如有侵權,請聯系我們刪除
