PCB廠中“補線的相關問題解答”
在PCB廠制作中,是否可以允許補線?可以遵循的規范為何?如多長、多寬的線不可以補?一張板子可以允許補多少條?修補過的電路板會影響那些特性?

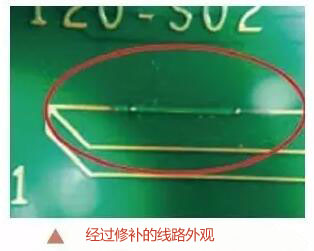

「補線」是一種傳統電路板修補方式,主要用在內層板修補,在外層線路比較少見廠商愿意允許修補出現。當信息產品工作頻率不高時,尚可用以救回有斷路瑕疵的板子。多數廠商會針對生產中的工作大小尺寸板進行定義,比較常見的是每片板允許一條線路修補。
但當前多數產品工作頻率都很高,不少已經到達1GHz或更高的傳輸速度(High Speed),任何訊號線瑕疵(缺口Nick、突出Protrusion、針孔Pin Hole、凹點Pit、凹陷、壓陷Dish Down)等,都可能造成“訊號完整性"(Signal Integrity)劣化、傳輸速度減慢與特性阻抗不穩。尤其是到了高頻(High Frequency)微波通訊產品,聯機路厚度、線底殘足都有嚴格要求,這些產品當然完全不能補線。
.jpg)
對于仍然允許進行修補的產品,業者可以依據IPC-R-700或新文件IPC-7721等去著手施工。至于作業手法及允收規則,并沒有列入正式IPC成文規范,其規格與質量的協調必須要雙方進行討論。
ps:部分圖片來源于網絡,如有侵權,請聯系我們刪除
