軟硬結合板優點與缺點
軟硬結合板優點是同時具備FPC的特性與PCB的特性,因此,它可以用于一些有特殊要求的產品之中,既有一定的撓性區域,也有一定的剛性區域,對節省產品內部空間,減少成品體積,提高產品性能有很大的幫助。
軟硬結合板缺點是生產工序繁多,生產難度大,良品率較低,所投物料、人力較多,因此,其價格比較貴,生產周期比較長。
1、剛柔板并不便宜,為什么采用剛柔板?
在硬件設計的時候,成本往往不是關鍵要素;
第一、可靠性:剛柔板能夠解決FPC的安裝可靠性問題。
在FPC通過連接器進行連接,帶來了安裝成本,安裝不方便,安裝可靠性的問題,同時容易短路,脫落等問題。在海康威視的某款海量發貨的筒機設計上面看到了FPC安裝之后,對FPC與PCB進行補焊的現象。剛柔板解決了FPC安裝可靠性的問題。
第二、綜合成本:
剛柔板,雖然單位面積的價格提高了,但是節約了連接器的費用,同時減少了安裝時間,減少了返修率,減少了返修率,提高了可生產性和可靠性。在海量發貨的產品使用,往往是有效降低成本的。
所以計算的成本:
剛柔板面積*剛柔板單價 - 加工時間成本 - FPC松脫返修成本*松脫概率–較少單板種類帶來的管理成本是否大于原PCB面積*PCB單價+FPC價格+連接器價格
第三、有效改善信號質量
由于不通過連接器進行連接,走線連續性更好,信號完整性更好。

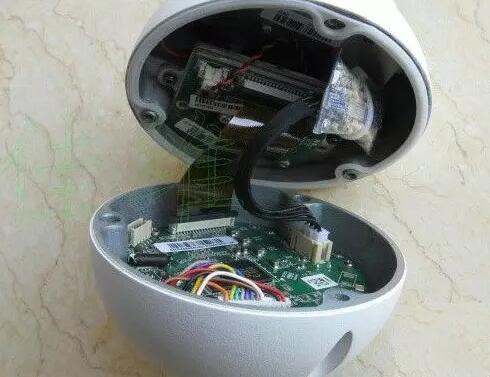

傳統IPC使用FPC和連接器,對Sensor(視頻傳感器)板和主控板進行對接。

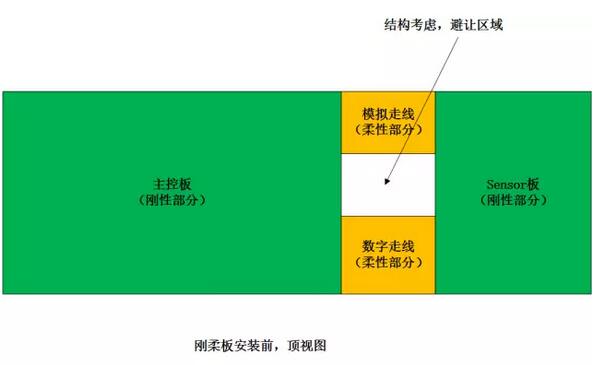

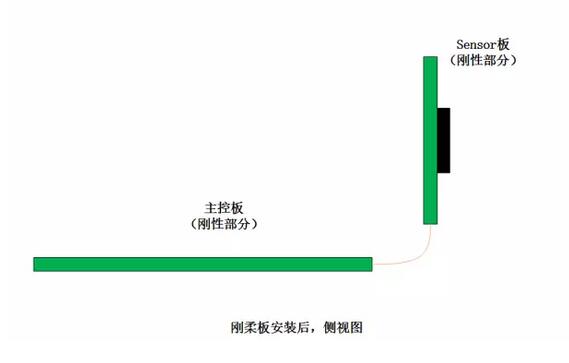

使用剛柔板可以把主控板和sensor板做成一體,解決了很多問題,同時也符合筒機的結構設計需求。


2、剛柔板的設計注意點:
A、需要考慮柔性板的彎曲半徑,彎曲半徑過小會容易損壞。
B、有效減少總面積,優化設計減小成本。
C、需要考慮安裝后立體空間的結構問題。
D、需要考慮柔性部分走線的層數最佳設計。
3、考慮未來3D打印發展了之后是否可以打印出奇形怪狀的PCB呢?避免FPC或者剛柔板的弱點。
安裝更方便,可靠性更高,形狀更隨意,不容易損壞。3D打印是否能夠顛覆傳統的PCB加工呢,我們拭目以待。
ps:部分圖片來源于網絡,如有侵權,請聯系我們刪除
