應用在手機無線充線路板中的無限充電原理

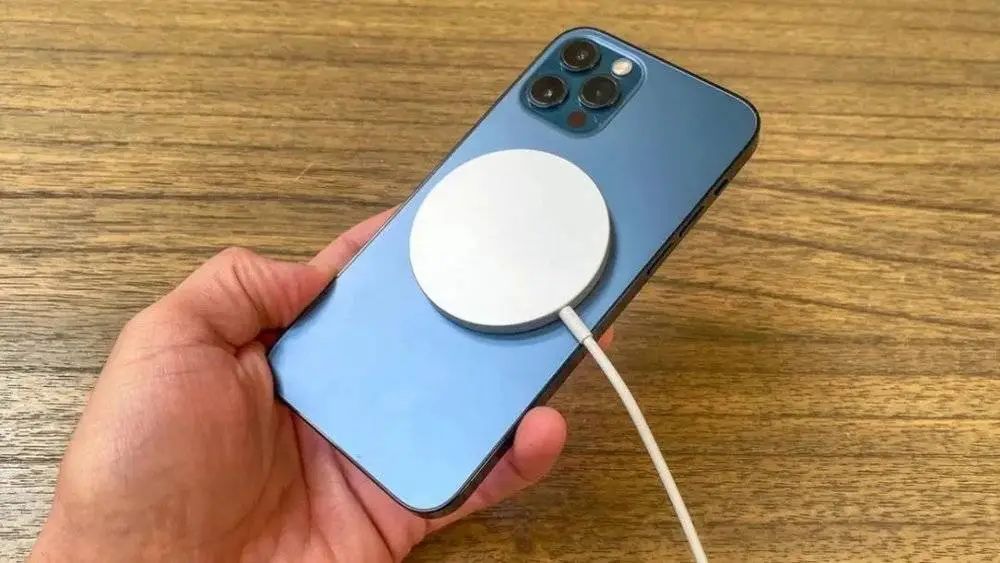

國內最早使用無線充電的,是金立在2017年發布的M7 Plus,但無線充電真正被大家熟知,靠的是蘋果2020年時發布的iPhone 12。當時蘋果帶來的Magsafe功能,不僅把無線充電功率提升到15W,還通過磁吸的方式,解決了過去無線充電不能邊玩邊充的痛點,讓手機無線充電獲得了更多人的關注。

如今,小米、榮耀們都已經掌握了上百瓦的無線充電技術。
但歸根結底,主流的無線充電基本都是電磁感應式。
手機無線充線路板,它的原理很簡單,顧名思義,它靠的是法拉第發現的電磁感應原理,也就是磁能生電、電能生磁。
那么通過輸入的電生磁,再由這個磁生電,從而給設備充電,這么一來就能實現無線充電。

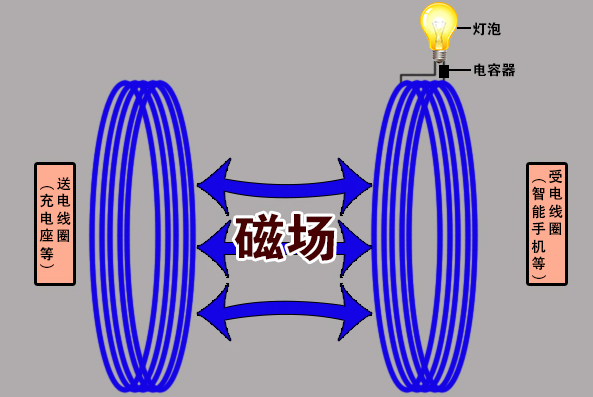

放到手機上,就是在無線充電底座上安裝發射線圈,在手機背面安裝接收線圈。

發射線圈就利用外部的交流電,產生交變磁場。
而磁場的變化,讓手機里的接收線圈也鬧騰起來,從而產生感應電流,就能做到給手機電池隔空傳電。
說到這里,你也能知道,這種隔空傳電就好比懸絲診脈,看起來很厲害,實際可能并不是很高科技的東西。。畢竟兩次不同能量轉換,中間肯定有大量消耗。

不過好在發現了諧振電感耦合現象:兩個系統在相同的頻率下,可以更有效地交換能量。
也就是說,如果充電器和充電設備兩個系統王八對綠豆,頻率吻合,就能高效傳遞能量。
所以在人們不斷調校嘗試下,如今電磁感應充電能夠實現80%以上的效率,不說比肩有線充電,但至少也是夠用了。
手機無線充線路板廠了解到無線充電越來越多的時候,同頻干擾就逐漸變多了。同頻干擾說白了就是不同的無線信號如果頻率一樣,那就會產生互相干擾。用上了電磁感應充電的無線充電器,會產生不少無線電波。舉個簡單的例子,你在一個派對上,房間里很多人同時說話,那么你就很難聽清朋友的話。所以如果大家隨意生產無線充電設備,大家互相干擾就會出現一堆問題。
危害輕一點可能就是天天抱怨“怎么今天信號這么差”,嚴重點甚至會影響飛機航行等問題。
所以在2021年時,工信部公布了《無線充電(電力傳輸)設備無線電管理暫行規定(征求意見稿)》,規定了無線充電設備的頻率,初步限制了行業的野蠻生長。到了去年,才通過《無線充電(電力傳輸)設備無線電管理暫行規定》真正明確地劃分大家的頻率范圍。而就是在這個規定里,325kHz-405kHz的頻段,被劃分給了航空無線電導航業務。
但我們發現,其實這個規定不影響大家日常使用。因為在無線充電發展早期,為了進一步讓大家伙的無線充電設備互相適配,有了一堆無線充電標準制定方。其中最有名的當屬無線充電聯盟(Wireless Power Consortium),他們在2010年時推出了Qi標準。這個Qi標準主要是滿足了5W或更小的移動終端無線充電,在三星、蘋果們先后加入Qi標準后,它也成了國際通用的無線充電標準。可以說,Qi標準,就是目前國際上唯一一個,被大范圍認可的公用無線充電標準。
而WPC為了保證適配更多的廠商,Qi標準在設計之初,就采用了100—205kHz的電磁波頻率,兼容性強且傳輸效率高。而且這個頻段和絕大多數無線設備不在一個頻道上,因此最大程度地避免了干擾問題。這個Qi2.0標準最大亮點就是加入MPP(Magnetic PowerProfile磁功率協議)。這么一來,只要經過Qi2.0認證的產品,就能像iPhone與MagSafe充電器搭配一樣,一貼充電。
PCB廠了解到無線充電雖然發展迅速,但現在還是會有充電發熱等問題,在解決好這些問題前,一味卷無線快充也不見得是好事。再退后一步說,真有人無線充電是圖一個快嗎?說到底,一步步放開功率限制,明確了頻率范圍,大家也算是有了個明確發展的方向了。相信隨著科技的發展,無線充電能夠好的為我們服務。
