柔性和軟硬結合板
在處理柔性和軟硬結合板時通常會產生很多困難。把電路板固定在工作臺表面時可能會導致一些問題。為了使操作更加容易,幾乎所有LPKF設備都可裝配一個真空吸附臺。為電路板雕刻機裝配真空吸附臺,不僅可以使PCB基材安全定位,也令機器的運行更快,更簡便。

柔性印刷電路板基材很柔軟,因此主要采用高頻刀具對其進行銑刻加工,高頻刀具的另一個優點是,他們不會切入材料過深。制成柔性印刷電路板的加工過程與剛性基材的加工過程是一樣的。
軟硬結合板,即柔性PCB與剛性PCB連接在一起。軟硬結合板的生產類似于多層板。首先將硬板部分雕刻在基板上,基板上需嵌入柔性電路的區域則保持未雕刻狀態,并由保護性金屬箔所覆蓋。然后將柔性電路板壓合在已經雕刻成型的剛性區域,最后將柔性電路板下方未雕刻區域的銅箔移除。
標準的LPKF系統可用于制作軟硬結合板。采用 LPKF ProtoMat S系列 和 H系列雕刻機,可以在您自己的電子實驗室里輕松制作柔性電路板和剛?cè)峤Y(jié)合電路板。

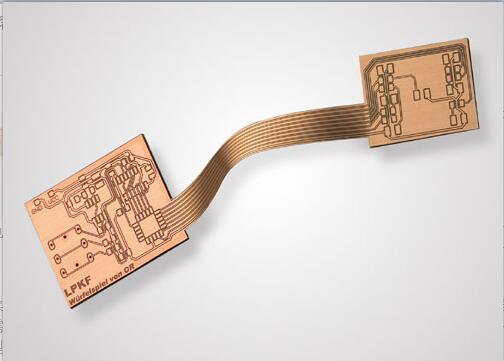

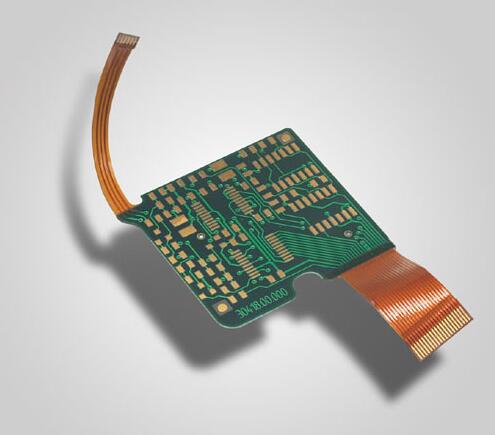

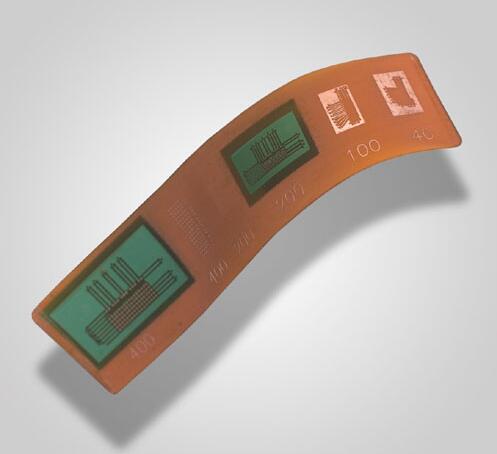

柔性和剛?cè)峤Y(jié)合印刷電路板的例子
