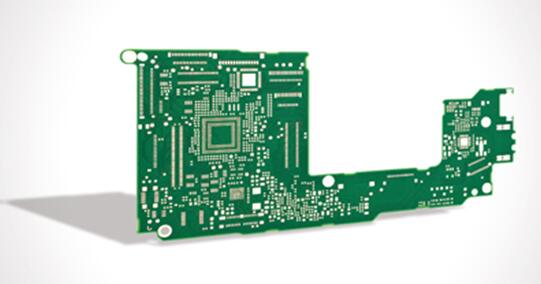

高密度互連任意層HDI板產品
HDI板產品信息

所有層為交錯與堆疊式銅填充激光通孔
每面高達14層,6層為高密度互連積層
無鹵素基材料 (中等至高等TG)=
鍍邊技術,保護空間優化與組裝
技術數據單
|
Capabilities |
Standard Production |
Advanced Production |
|---|---|---|
|
Layer Count / Technology |
4 - 12 Layers |
4 - 14 Layers |
|
PCB Thickness Range |
0,3- 1,2 mm |
0,3 - 1,4 mm |
|
Build up Technology |
ANY LAYER Microvias copper filled |
ANY LAYER Microvias copper filled |
|
Min. Laser drill Diameter |
110 µm |
80 µm |
|
Laser Technology |
CO2 direct drilling (UV/CO2) |
CO2 direct drilling (UV/CO2) |
|
Materials |
FR4 / FR4 halogen reduced |
FR4 / FR4 halogen reduced |
|
Glass Transition Temperature |
105°C / 140°C / 170°C |
105°C / 140°C / 170°C |
|
Standard glass cloth |
106 / 1080 / 2116 / 1501 / 7628 |
1037 / 106 / 1080 / 2116 / 1501 / 7628 |
|
Copper thickness |
12 µm / 18µm |
9µm / 12µm / 18µm |
|
Copper Plating Holes |
20 µm (25 µm) |
13 µm / 20 µm / 25 µm |
|
Min. Line / Spacing |
75µm / 75µm |
50µm / 50µm |
|
Soldermask Registration |
+/- 38 µm (Photoimageable) |
+/- 25 µm (Photoimageable) |
|
Min. Soldermask Dam |
70 µm |
60 µm |
|
Soldermask Color |
green / white / black / red / blue |
green / white / black / red / blue |
|
Max. PCB Size |
575 mm x 500 mm |
575 mm x 500 mm |
|
Production Panel |
609,6 mm x 530 mm |
609,6 mm x 530 mm |
|
Min. Annular Ring |
125 µm |
100 µm |
|
smallest drill |
0,28 mm |
0,15 mm |
|
smalles Routing bit |
0,8 mm |
0,8 mm |
|
Surfaces |
OSP / HAL Lead Free / Immersion Tin |
OSP / HAL Lead Free / Immersion Tin |
|
Scoring |
Yes |
Yes |
|
ID print |
White |
White |
|
Blue Mask & Carbon print |
Yes |
Yes |
ps:部分圖片來源于網絡,如有侵權,請聯系我們刪除
最新產品
通訊手機HDI
-

-
型號:GHS08K03479A0
階數:8層二階
板材:EM825
板厚:0.8mm
尺寸:144.08mm*101mm
最小線寬:0.075mm
最小線距:0.075mm
最小孔徑:0.1mm
表面處理:沉金+OSP
通訊手機HDI
-

-
型號:GHS06C03294A0
階數:6層二階
板材:EM825
板厚:1.0mm
尺寸:92mm*118mm
最小線寬:0.075mm
最小線距:0.075mm
最小孔徑:0.1mm
表面處理:沉金
通訊模塊HDI
-

-
型號:GHS04K03404A0
階數:4層一階+半孔
板材:EM825
板厚:0.6mm
尺寸:94.00*59.59mm
最小線寬:0.076mm
最小線距:0.076mm
最小孔徑:0.1mm
表面處理:沉金+OSP
5G模塊PCB
P1.5顯示屏HDI
-

-
型號:GHS04C03605A0
層數:4層一階
所用板材:EM825
板厚:1.6mm
尺寸:24mm*116mm
最小盲孔:0.1mm
最小埋孔:0.2mm
最小線寬:0.13mm
最小線距:0.097mm
表面處理:沉金
外形公差:+0.05/-0.15mm(板內無定位孔)
特殊要求:燈窩間距:P1.5
P2.571顯示屏HDI
-

-
型號:GHS04C03429A0
階層:4層一階
板材:EM825
板厚:1.6mm
尺寸:215.85mm*287.85mm
最小盲孔:0.1mm
最小埋孔:0.2mm
最小線寬:0.152mm
最小線距:0.152mm
表面處理:沉金
外形公差:+/-0.15mm(板內無定位孔)
特殊要求:控深鉆帽子電鍍間距:P2.571
P1.9顯示屏HDI
-

-
型號:GHM08C03113A0
階層:8層一階
板材:EM825
板厚:1.6mm
尺寸:239.9mm*239.9mm
最小盲孔:0.1mm
最小埋孔:0.2mm
最小線寬:0.127mm
最小線距:0.127mm
表面處理:沉金
外形公差:+0.05/-0.15mm(板內無定位孔)
特殊要求:控深鉆間距:P1.9
P1.923顯示屏HDI
