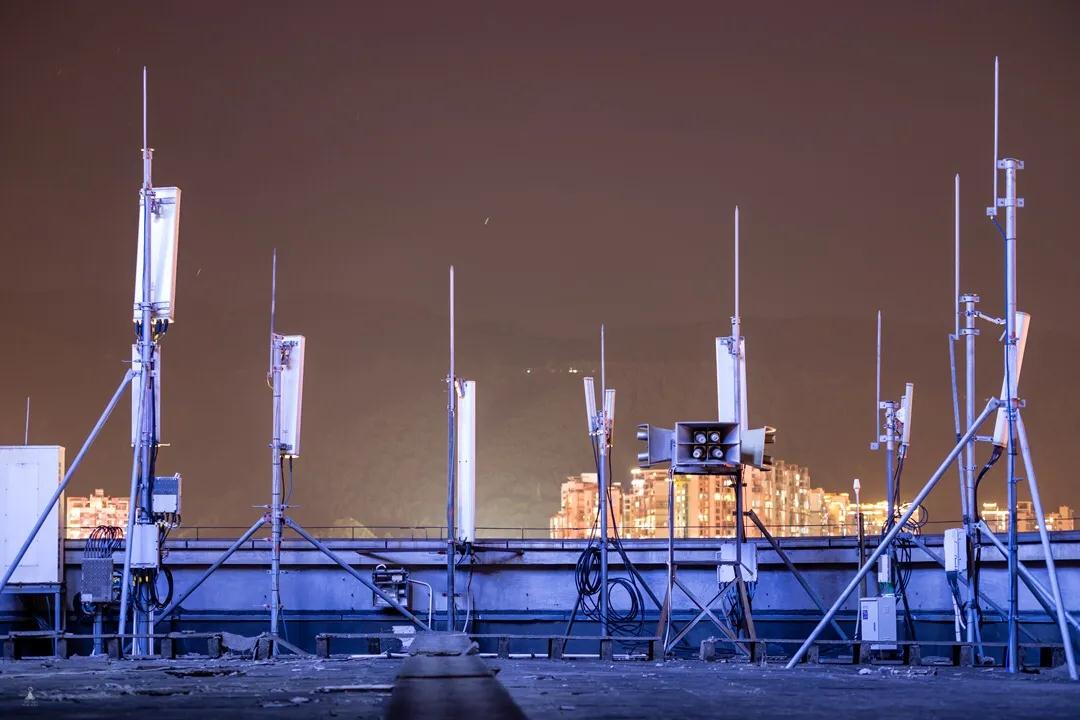

汽車天線PCB廠之中國的第一座基站
汽車天線PCB廠根據工信部的數據,截至2019年底,中國一共有移動通信基站841萬個。僅4G基站數,就達到了驚人的544萬個。
這是個什么概念呢?全球4G基站總數不超過900萬,也就是說,地球上每5個4G基站,就有3個在中國。

龐大的基站數量,支撐起了中國高速發展的移動互聯網產業,也為我們的工作和生活帶來了便利。
那么,電路板廠的你有沒有想過,我們遼闊國土上的第一個基站,究竟是什么時候出現的呢?在哪里呢?
今天,PCB廠靜靜小編給我們就來講講這個“中國第一基站”的故事。
正文開始
20世紀80年代,中國大地掀起了改革開放的熱潮。
大河奔流,千帆競發。曾長期處于封閉、半封閉環境的人們,急切地渴望了解外面的世界,也希望投身熱潮,享受改革帶來的紅利。
尤其是處于改革開發前沿陣地的廣東,民營經濟發展迅速,下海經商的人很多,歸國投資的人也很多。繁忙的經貿往來,對公共通信服務的及時性和可靠性提出了強烈需求。

排隊撥打長途電話的民眾
當時的中國,通信工作的重點仍然是固定電話業務。各地忙于引進和建設程控交換機,滿足老百姓的裝機需求。
雖然國外已經陸續啟動了蜂窩移動通信網絡的建設,但國內主流觀點認為,移動通信耗資巨大,是人均收入達到1萬元以上的發達國家的“玩具”,并不適合我們當時的國情。
1984年,一個關鍵人物做出了一個關鍵決定,改變了中國現代通信的歷史。這個人,就是時任廣州市市長葉選平。

葉選平(1924.11-2019.9)
那一年,廣州市正在籌劃1987年的第六屆全國運動會。葉市長在布置籌備任務時,明確提出,廣州市郵電部門必須在六運會前開通移動電話業務,市政府將提供全力支持。
之所以會下達這個任務,并不是拍腦袋決定的。正如前面所說,珠三角地區當時改革開放的勢頭是全國最猛烈的。人民群眾的下海情緒空前高漲,政府領導的思路也很超前。
領導們意識到,通信是和公路、電力一樣重要的基礎設施,是民生之本,也是經濟健康發展的保證。而移動通信,一定是未來的發展趨勢,也一定會取代固定電話的位置。所以,趁著六運會的契機,把移動通信搞起來,一定不會錯。
任務下達之后,郵電部門迅速行動,第一件事,就是選址。
很快,他們就選中了一個名叫“西德勝”的地方。這個地方位于廣州市中心,屬于越秀區,緊靠廣州雕塑公園和越秀公園,地勢高,非常適合提升信號覆蓋。

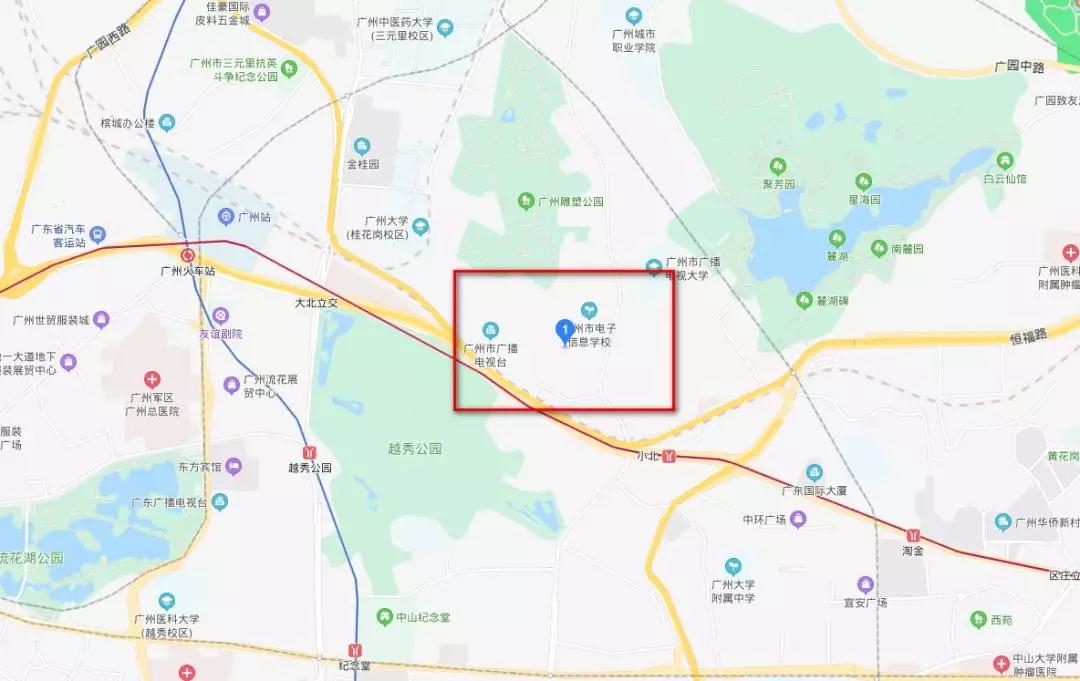

大概是這個位置
除了西德勝之外,廣州郵電無線分局還將天河郵電大樓、黃埔開發區規劃為第一期基站的建設地點。根據當時的規劃,這三個點的基站建成之后,足以覆蓋整個廣州地區。
地方好選,技術怎么辦?當時我們國家在移動通信技術上非常薄弱,憑借自己的能力,無法獨力完成技術的研發,更不用說制定標準。所以,只能優先考慮從國外引進。
經過郵電部和地方政府的多次研究和討論,最終選定了英國的TACS制式,作為我國模擬蜂窩移動通信的第一個標準。設備供應廠商方面,則是選擇了來自瑞典的愛立信。
最重要的是錢,錢從哪里來?
當時國家是真窮,百業待興,哪里都要錢。郵電系統找中央要投資,上層領導回復很簡單:增加投資,沒有!可以給政策,給優惠!
后來,廣東省郵電管理局還是從中國香港CSL公司借了500萬美元無息貸款,再從其他銀行拼湊了一點,湊齊了首期合同資金。
項目正式開工之后,也并非一帆風順。
當時中國根本沒有移動通信建設經驗,也沒有專業的通信機房施工隊。所有的工作,包括體力活,都是郵電員工自己上。大約6-7個人,蹲在偏僻的機房里,遇到困難都只能靠自己摸索。愛立信專家的要求又很高,對于饋線拉直、彎曲度都有非常嚴格的規定,讓現場施工人員吃了不少苦頭。
最終,經過半年時間夜以繼日的艱苦努力,郵電無線分局的員工們最終完成西德勝、天河郵電機樓、黃埔開發區首批三個基站主設備的安裝調測、跳線、傳輸對通等工作。
1987年11月2日,廣州市電信局成立了移動電話開通測試指揮部,組成專業測試組,對移動電話交換機系統進行了開通測試。
11月16日,廣州市電信局向廣東省郵電管理局提交了《移動電話交換機開通測試報告》,確認廣州移動交換局符合工程設計要求,全面完成了工程建設任務。
11月18日,廣州在全國率先開通第一個模擬蜂窩TACS網絡系統交換局。當天,全國首個模擬蜂窩移動電話通過西德勝基站成功打通!
當時整套系統擁有1個交換局,3個基地站,可容納1200個用戶。

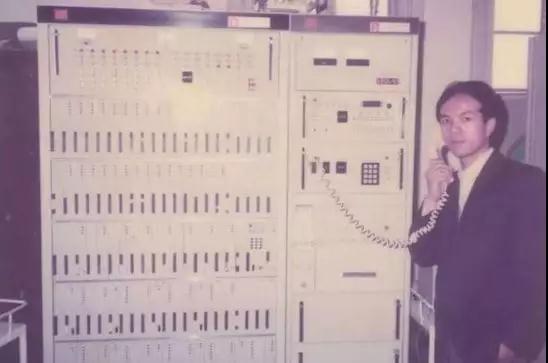

交換機房圖中人物名叫梁渭雄,當時參與建設的員工之一(圖片來自人民郵電報)
基站開通的是450MHz網絡,8個信道、8個載波。為了擴大覆蓋距離,功率開得很大,一個信道40瓦,可覆蓋范圍達到20多公里,遠到鼎湖山、南沙海港都可以打電話。

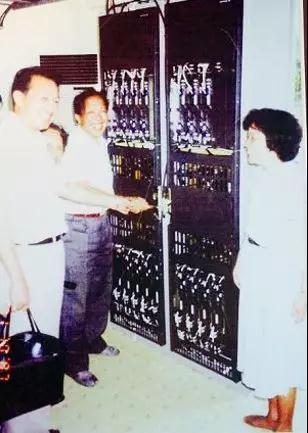

基站機房
11月20日,在第六屆全運會的開幕式上,已經是廣東省省長的葉選平,接通了蜂窩移動電話,被人們形象地稱為“神州第一波”。

全運會開幕式(右為葉選平)
中國第一個手機正式用戶是誰呢?是現任南海漁村集團董事長徐峰。1987年11月21日,他在廣州辦理了手機開戶手續,號碼是901088。

中國第一位手機正式用戶 徐峰
徐峰回憶道:“當時郵電局的人還不知道這手機應該賣多少錢,他們讓我押了一張2萬元的支票,先把手機拿走。” 那是一臺日本NEC公司生產的模擬手機,進口價格1350美元,賣出價是12000元。當時入網費是6000元,話費是0.6元/分鐘,月租150元。
中國第一基站在廣東建成之后,在全國范圍內造成了巨大的反響。隨后,重慶、北京、遼寧等省市也爭先恐后地開通了移動通信網絡。
中國的移動通信發展,從此掀開了新的篇章!
ps:部分圖片來源于網絡,如有侵權,請聯系我們刪除
