HDI產品所用鐳射鉆孔技術概述

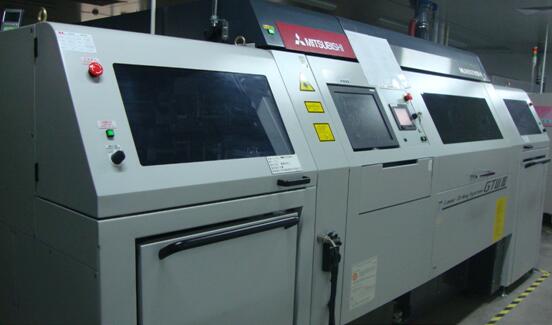

隨著高密度增層法的普及,鐳射鉆孔機也迅速成為電路板市場制造HDI產品中盲孔的主力設備,鐳射英文名稱是Laser,全名就是Light Amplified Stimulated Emission of Radiation的縮寫,中文的意思是“激發幅射光放大器”,乃利用物質軌域能量差系統產生特殊波長的光,并進行能量累積的裝置。

鐳射光的形成,是靠著不斷激發裝置腔體內之物質的低能階電子,使電子暫時處于高能階狀態,也就是所謂的“激發態”,而電子不能長期處于激發態,在一定時間內會跳回原來能階“基態”并發出光子,持續此動作就能得到相當穩定能量的光源。而要得到夠強的鐳射光束,還需要累積足夠的光源照度,這方面必須利用裝置腔體持續共振來累積總能量,腔體內有兩面反射鏡,可將鐳射光在共振室內部兩端間往返彈射維持鐳射強度。而其中一端反射鏡為中心可穿透結構,可允許部分光透過產生鐳射光束,當需要發射光束時腔體內的偏折機構不進行偏折,光就會直接射出腔體。鐳射特性是一種不易發散且可遠距離行進不減少強度的單色光,且搭配機械設計可以用連續、脈沖模式進行加工與其他應用。
鐳射光源分類十分多元,常利用光波區分如:UV、IR鐳射,也有利用鐳射共振室內激活介質區分而有:A.氣體電射,使用氣體充當介質如氦氖鐳射、正氬離子鐳射、二氧化碳鐳射、氮鐳射、氫氰酸鐳射,B.染料鐳射,其介質是液態溶劑內的染料分子(有時候是固態溶劑),C.固態鐳射,摻雜的晶體或玻璃如紅寶石鐳射、鈦藍寶石鐳射、半導體鐳射等。
另外鐳射可籍由高輸出功率的鐳射頭,用透鏡及鏡片組等光學機構調整特性。鐳射加工機可以把鐳射光集中照射在工件上,使局部材料急速加熱、熔融、蒸發燃燒或分解,將塑膠材料燃燒分解能量不高,因此可進行HDI產品中的微孔加工。
