線路板廠之指紋識別真的安全嗎?

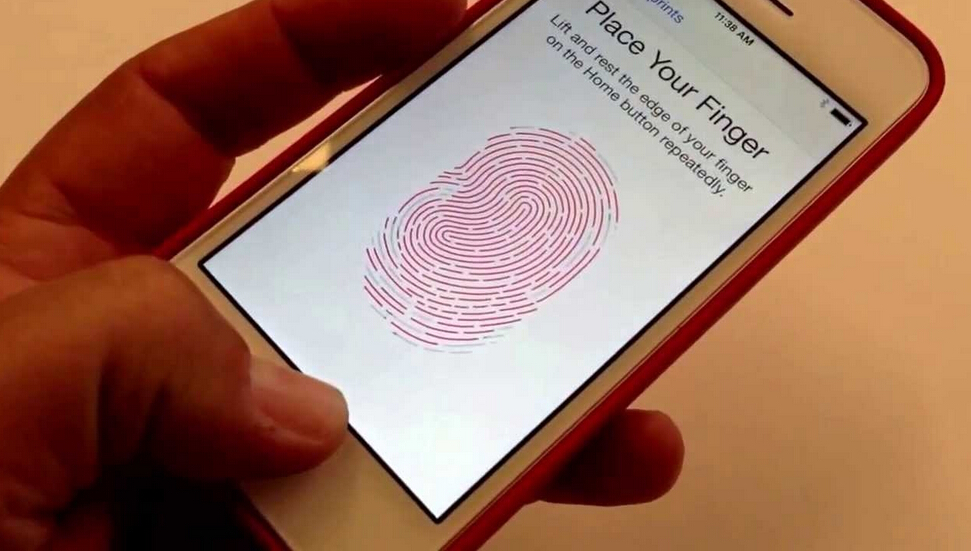

指紋解鎖、指紋支付很顯然已經成為智能界裝X新功能,免去了輸入密碼的煩瑣、還能讓你的手機只屬于你一人。然而線路板廠小編想問,指紋識別真的安全嗎?
據說,大觸們用了15分鐘不到的時間,道具僅是一臺普通的噴墨打印機、特制的AgIC導電銀墨水和特殊相紙,就成功破解了手機指紋。

制作首先要對指紋進行掃描,對掃描出的圖片調整一下,使指紋清晰可見;接著用上面的設備和材料把指紋像A4紙一樣打印出來,一枚偽造“紙紋”就搞掂了。

測試人員已經成功解鎖了三星Galaxy S6 和華為榮耀7。據他們披露,wuli三星手機最容易解鎖了。

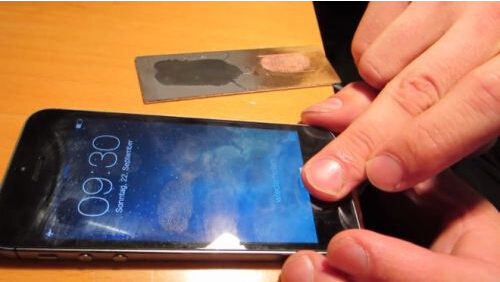

此時果粉們激動了,蘋果的指紋識別肯定是攻不可破的。然而,小伙伴們想多了,早在今年MWC世界通訊大會上,指紋識別技術公司Vkansee僅用一小塊黏土(小孩玩的那種)就把一臺iPhone的Touch ID給破解了。Vkansee公司總裁Jason Chaikin向在場的記者進行了現場展示。

各位果粉想測試 Touch ID 的童鞋可以試試,其實那些指紋解鎖都沒絕對安全!而制作一個指紋黏土也十分簡單。

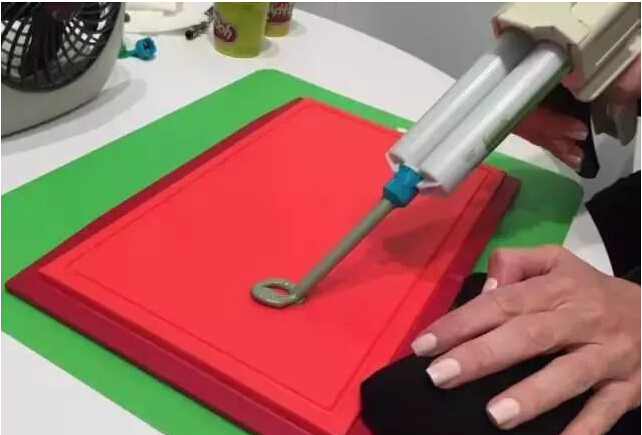

首先擠一圈牙科所用的石膏材料,然后把手指放上去壓出指紋,等其固定成型。接著把黏土在模型上一壓,你的指紋就出來了。

不知道看了這篇資訊之后,有多少童鞋像線路板廠小編一樣,默默把APPLE PAY關掉的?
ps:部分圖片來源于網絡,如有侵權,請聯系我們刪除
