1. 軟硬結合板并不便宜，為什么采用軟硬結合板？

在硬件設計的時候，成本往往不是關鍵要素；

第一、可靠性：剛柔板能夠解決FPC的安裝可靠性問題。

在FPC通過連接器進行連接，帶來了安裝成本，安裝不方便，安裝可靠性的問題，同時容易短路，脫落等問題。在海康威視的某款海量發貨的筒機設計上面看到了FPC安裝之后，對FPC與PCB進行補焊的現象。剛柔板解決了FPC安裝可靠性的問題。

第二、綜合成本：

剛柔板，雖然單位面積的價格提高了，但是節約了連接器的費用，同時減少了安裝時間，減少了返修率，減少了返修率，提高了可生產性和可靠性。在海量發貨的產品使用，往往是有效降低成本的。

所以計算的成本：

剛柔板面積*剛柔板單價 - 加工時間成本 - FPC松脫返修成本*松脫概率 – 較少單板種類帶來的管理成本是否大于原PCB面積*PCB單價+FPC價格+連接器價格

第三、有效改善信號質量

由于不通過連接器進行連接，走線連續性更好，信號完整性更好。

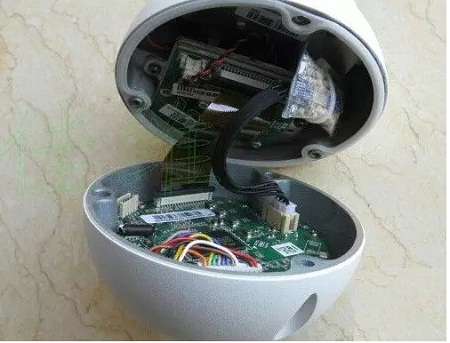

傳統IPC使用FPC和連接器，對Sensor（視頻傳感器）板和主控板進行對接。

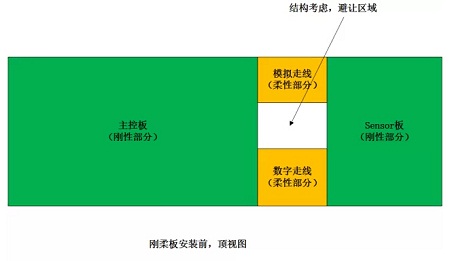

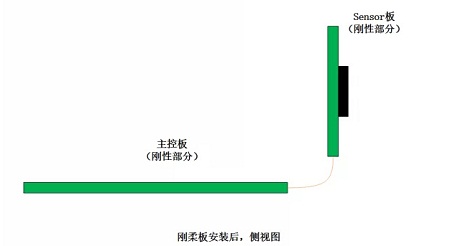

使用剛柔板可以把主控板和sensor板做成一體，解決了很多問題，同時也符合筒機的結構設計需求。

2. 軟硬結合板的設計注意點：

A、需要考慮柔性板的彎曲半徑，彎曲半徑過小會容易損壞。

B、有效減少總面積，優化設計減小成本。

C、需要考慮安裝后立體空間的結構問題。

D、需要考慮柔性部分走線的層數最佳設計。

3.考慮未來3D打印發展了之后是否可以打印出奇形怪狀的PCB呢？避免FPC或者軟硬結合板的弱點。

安裝更方便，可靠性更高，形狀更隨意，不容易損壞。3D打印是否能夠顛覆傳統的PCB加工呢，我們拭目以待。
