在電子設備飛速發展的當下，小型化與高性能成為了兩大核心追求。

電路板作為電子設備的關鍵組成部分，如何在毫米級的狹小空間內實現萬級線路的互聯，成為了亟待攻克的難題。而微孔技術，正是解決這一難題的關鍵所在。?

微孔技術，簡單來說，就是在電路板上鉆出微小的孔，以此來實現不同層線路之間的連接。傳統的電路板鉆孔技術，孔徑較大，無法滿足如今高密度線路互聯的需求。而微孔技術憑借其極小的孔徑，能夠在有限的空間內提供更多的連接點，從而實現萬級線路的互聯。以智能手機為例，其內部的電路板尺寸僅有幾平方厘米，卻需要連接成千上萬的電子元件。

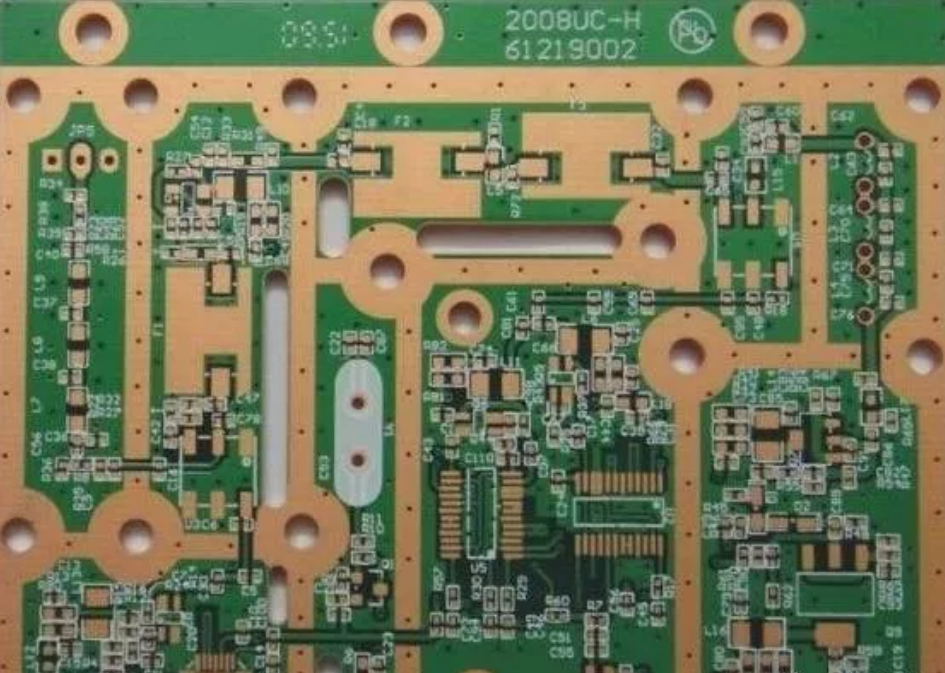

PCB通過微孔技術，在毫米級的空間內，這些線路得以有序互聯，確保了手機各項功能的正常運行。?

在毫米級空間實現萬級線路互聯，需要多方面技術的協同配合。首先是高精度的鉆孔技術。目前，激光鉆孔是應用較為廣泛的微孔加工方法。通過高能量密度的激光束聚焦在電路板材料上，瞬間將材料氣化，從而形成微孔。這種方法能夠實現極小的孔徑，如常見的孔徑可達到 0.05mm 甚至更小。其次，精細的線路布線設計也至關重要。

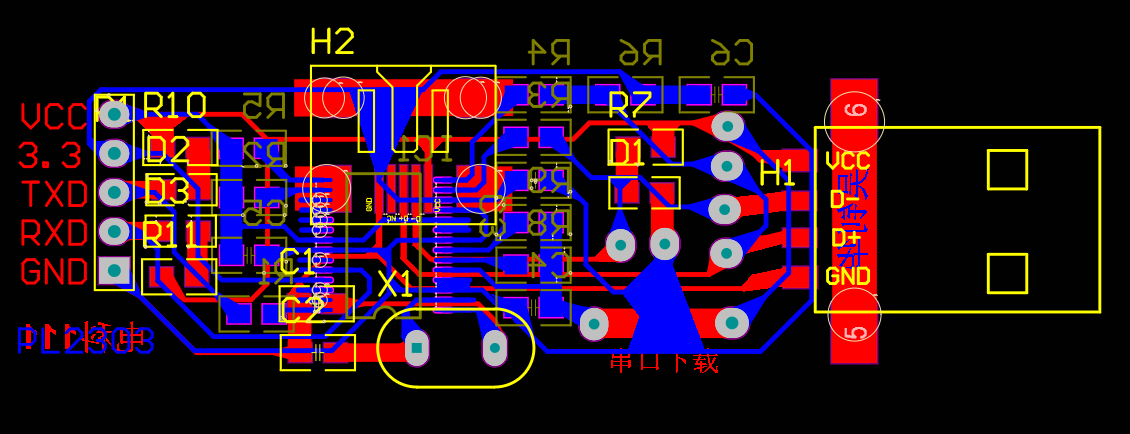

線路板工程師們需要利用先進的電子設計自動化（EDA）軟件，精心規劃線路走向，在有限空間內合理布局，以實現萬級線路的高效互聯。此外，先進的電鍍工藝不可或缺，它能夠在微孔內鍍上一層均勻的金屬，確保線路連接的導電性和可靠性。?

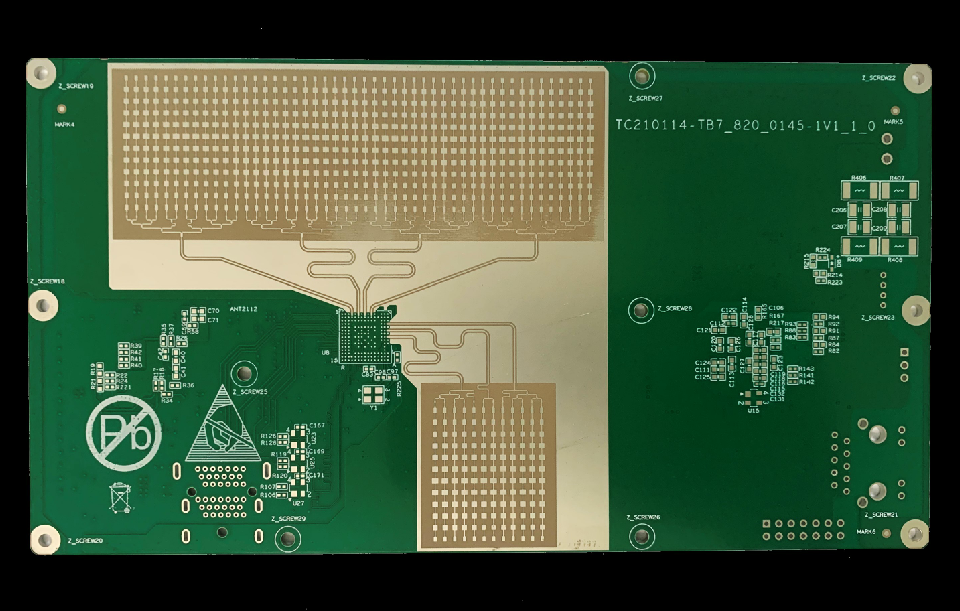

然而，微孔技術并非沒有極限。從工藝角度來看，隨著孔徑的不斷減小，鉆孔的難度呈指數級增加。當孔徑小到一定程度，激光能量的控制、鉆孔的深度精度等都變得極難把握，容易出現孔壁不光滑、鉆孔偏差等問題。從材料方面考慮，現有的電路板材料在承受微孔加工的過程中也面臨挑戰。例如，一些材料在激光鉆孔時容易產生碳化現象，影響孔的質量和后續的電氣性能。而且，隨著微孔數量的增多，電路板的散熱問題也日益突出，這對材料的散熱性能提出了更高要求。?
