自動駕駛趨勢下,汽車天線PCB將面臨哪些新挑戰?
自動駕駛技術的快速發展,對汽車電子系統提出了更高的要求,作為車載通信系統的核心組件,汽車天線PCB也面臨著前所未有的挑戰。
自動駕駛對汽車天線PCB的新需求
更高頻段、更大帶寬: 自動駕駛需要傳輸海量數據,包括高清地圖、傳感器數據、車輛狀態信息等,這對天線PCB的高頻性能和帶寬提出了更高要求。
更高可靠性、更強耐久性: 自動駕駛汽車需要在各種復雜環境下穩定運行,天線PCB需要具備更高的可靠性和耐久性,以應對極端溫度、濕度、振動等挑戰。
更小尺寸、更輕重量: 自動駕駛汽車對空間和重量要求嚴格,天線PCB需要朝著更小尺寸、更輕重量的方向發展。
更高集成度、更多功能: 自動駕駛汽車需要集成多種通信技術,如5G、V2X、衛星通信等,天線PCB需要實現更高集成度和更多功能。
.png)

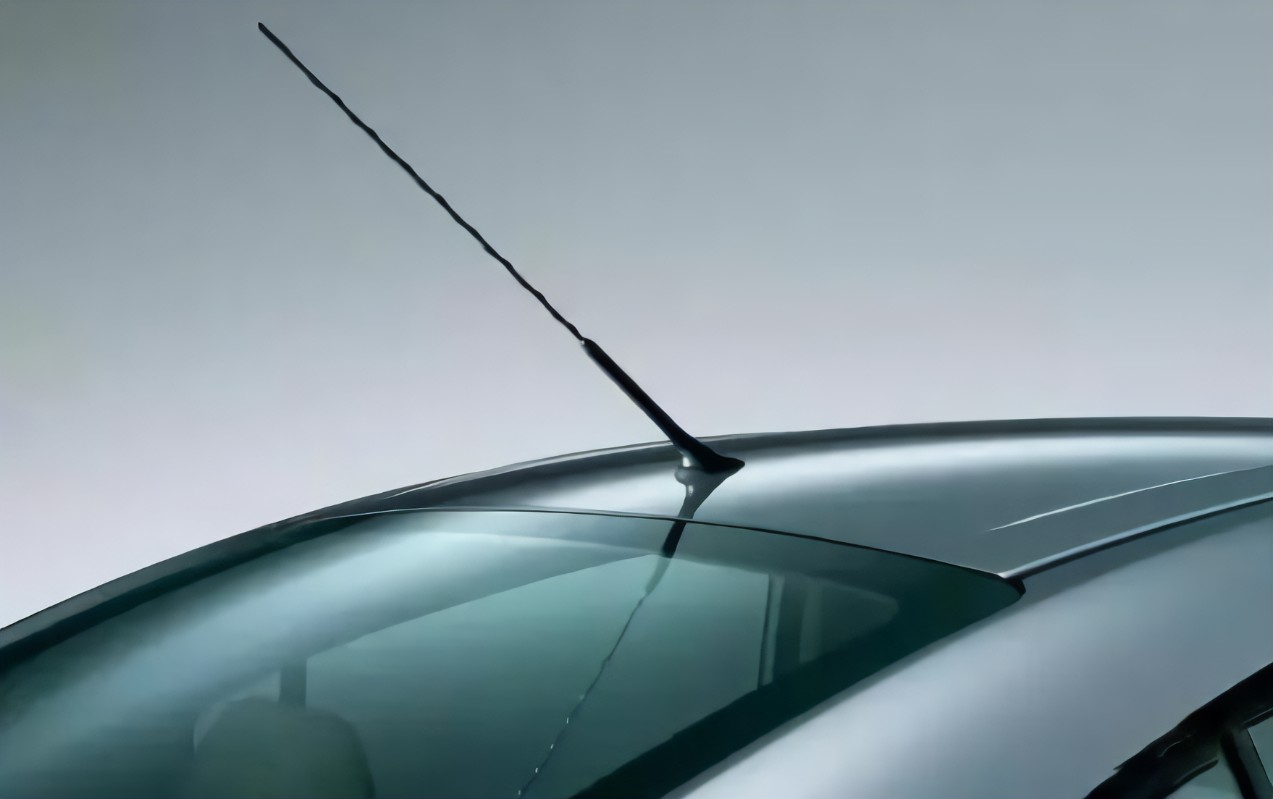

汽車天線PCB面臨的新挑戰
高頻信號傳輸挑戰: 高頻信號傳輸容易受到損耗、反射、串?dāng)_等因素的影響,如何保證信號傳輸?shù)姆€(wěn)定性和可靠性是一個巨大挑戰。
復雜電磁環境挑戰: 自動駕駛汽車內部電磁環境復雜,如何避免天線PCB與其他電子設備之間的電磁干擾是一個難題。
材料與工藝挑戰: 高頻天線PCB需要采用特殊的材料和工藝,如何選擇合適的材料和工藝,并保證其可靠性和一致性是一個挑戰。
測試與驗證挑戰: 自動駕駛汽車對天線PCB的性能要求極高,如何建立完善的測試和驗證體系,確保其滿足自動駕駛的需求是一個挑戰。

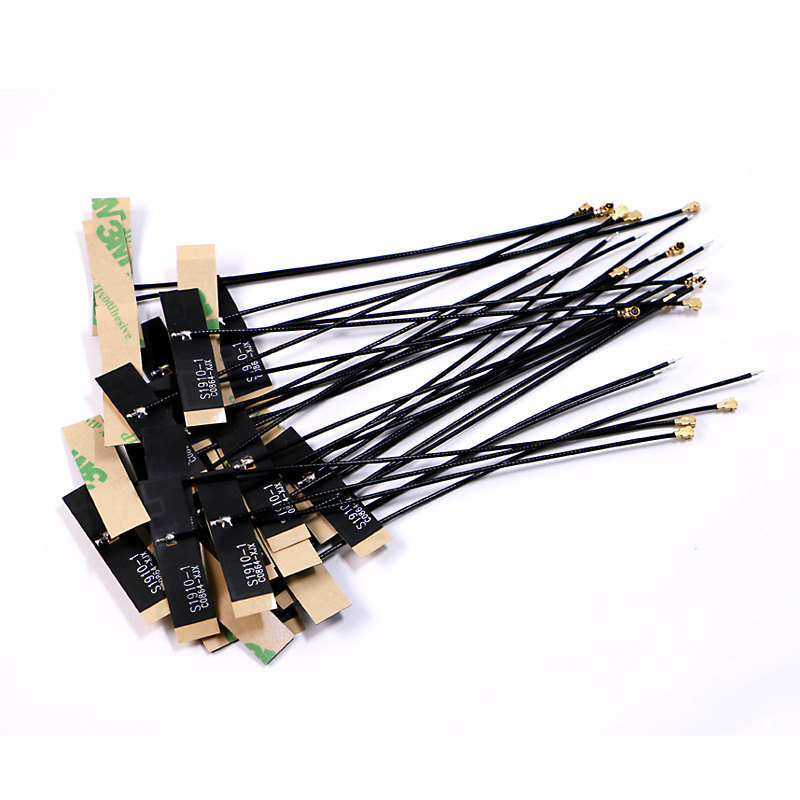

.png)
電路板廠應對挑戰的策略
加強技術研發: 研發新型高頻材料、優化天線設計、改進制造工藝,提升天線PCB的高頻性能和可靠性。
加強電磁兼容性設計: 采用屏蔽、濾波等技術,減少電磁干擾,提高天線PCB的抗干擾能力。
加強產業鏈合作: 加強與材料供應商、設備制造商、整車企業的合作,共同攻克技術難題。
加強標準制定: 制定自動駕駛汽車天線PCB的技術標準,規范行業發展。

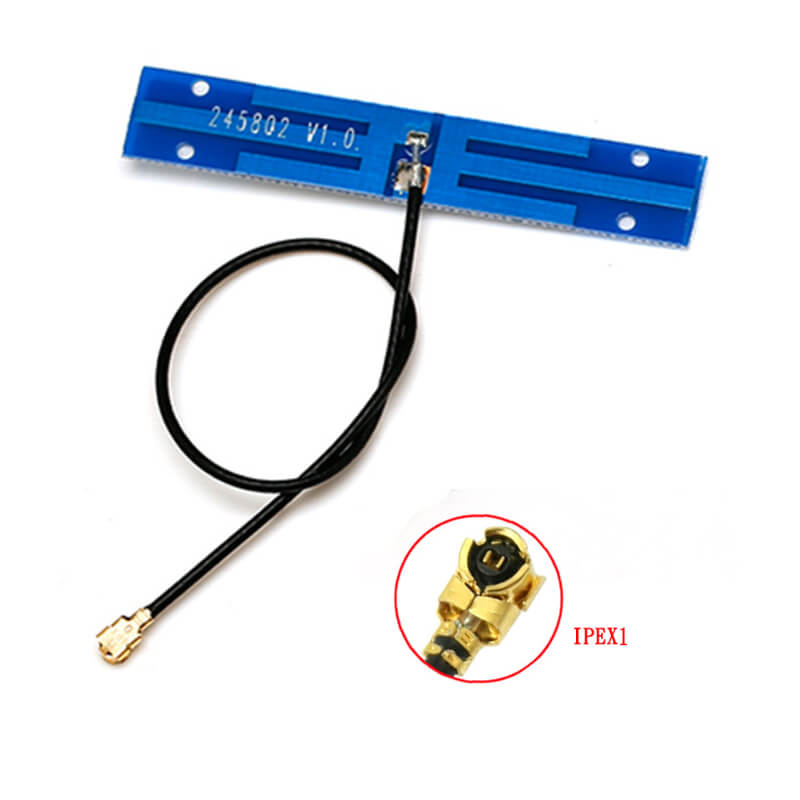

.png)
汽車天線線路板未來發展趨勢
高頻化、集成化: 天線PCB將朝著更高頻段、更高集成度的方向發展,以滿足自動駕駛對高速數據傳輸?shù)男枨蟆?/p>
智能化、網絡化: 天線PCB將集成更多智能功能,實現與其他車載系統的互聯互通。
輕量化、小型化: 天線PCB將采用更輕量化的材料和更緊湊的設計,以適應自動駕駛汽車對空間和重量的要求。
自動駕駛趨勢下,汽車天線PCB面臨著新的機遇和挑戰。只有不斷突破技術瓶頸,才能滿足自動駕駛對高性能、高可靠性天線PCB的需求,推動自動駕駛技術的快速發展。
