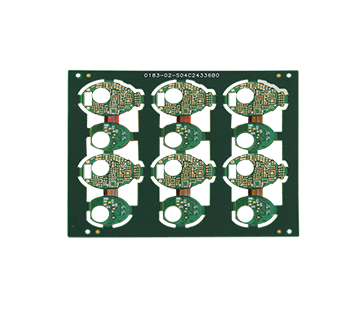

HDI板基本介紹
HDI板是一種使用微盲埋孔技術，線路分布緊密的一種線路板。主要應用于高端產品，HDI板的出現發展，才有輕、薄、短、小的電子產品出現。
.jpg)
一、HDI板的基本概念
1、HDI：HighDensityInterconnectionTechnology高密度互連技術。就是采用增層法及微盲埋孔所制造的PCB多層板。
2、微孔：在PCB中，直徑小于6mil（150um）的孔被稱為微孔。
3、盲孔：BlindVia，連接表層和內層而不貫通整版的導通孔。
4、埋孔：BuriedViaHole，埋在內層的孔，在成品看不到，主要用于內層線路的導通，可以減少信號受干擾的幾率，保持傳輸線特性阻抗的連續性。由于埋孔不占PCB的表面積，所以可在PCB表面放置更多元器件。
二、HDI板的結構分類
HDI無固定流程，疊構及生產過程隨鉆孔要求而定。
1、HDI鉆孔的構成可分為：鐳射盲孔、機鉆埋孔、機鉆通孔。
2、根據HDI工藝可分為
一階工藝：1+N+1
二階工藝：2+N+2
三階工藝：3+N+3
四階工藝：4+N+4
三、HDI板的優點
1、可實現更高的布線密度。
2、縮小焊盤面積、縮小孔到孔的距離、縮小PCB的尺寸。
3、降低電信號的損失。
高密度集成的HDI技術可以使電子產品更加小型化，滿足人們對電子產品微型化的需求。目前HDI廣泛應用于手機、數碼攝像機等高端電子產品
ps:部分圖片來源于網絡，如有侵權，請聯系我們刪除
最新產品
通訊手機HDI
-
-
型號：GHS08K03479A0
階數：8層二階
板材：EM825
板厚：0.8mm
尺寸：144.08mm*101mm
最小線寬：0.075mm
最小線距：0.075mm
最小孔徑：0.1mm
表面處理：沉金+OSP
通訊手機HDI
-
-
型號：GHS06C03294A0
階數：6層二階
板材：EM825
板厚：1.0mm
尺寸：92mm*118mm
最小線寬：0.075mm
最小線距：0.075mm
最小孔徑：0.1mm
表面處理：沉金
通訊模塊HDI
-
-
型號：GHS04K03404A0
階數：4層一階+半孔
板材：EM825
板厚：0.6mm
尺寸：94.00*59.59mm
最小線寬：0.076mm
最小線距：0.076mm
最小孔徑：0.1mm
表面處理：沉金+OSP
5G模塊PCB
-
-
型號：HS10K21632A0
層數：10層
板材：生益 S1000-2
板厚：1.6+/-0.16mm
最小孔徑：0.102mm
最小線寬：0.102mm
表面處理：沉鎳金+OSP
P1.5顯示屏HDI
-
-
型號：GHS04C03605A0
層數：4層一階
所用板材：EM825
板厚：1.6mm
尺寸：24mm*116mm
最小盲孔：0.1mm
最小埋孔：0.2mm
最小線寬：0.13mm
最小線距：0.097mm
表面處理：沉金
外形公差：+0.05/-0.15mm（板內無定位孔）
特殊要求：燈窩間距：P1.5
P2.571顯示屏HDI
-
-
型號：GHS04C03429A0
階層：4層一階
板材：EM825
板厚：1.6mm
尺寸：215.85mm*287.85mm
最小盲孔：0.1mm
最小埋孔：0.2mm
最小線寬：0.152mm
最小線距：0.152mm
表面處理：沉金
外形公差：+/-0.15mm（板內無定位孔）
特殊要求：控深鉆帽子電鍍間距：P2.571
P1.9顯示屏HDI
-
-
型號：GHM08C03113A0
階層：8層一階
板材：EM825
板厚：1.6mm
尺寸：239.9mm*239.9mm
最小盲孔:0.1mm
最小埋孔:0.2mm
最小線寬:0.127mm
最小線距:0.127mm
表面處理:沉金
外形公差:+0.05/-0.15mm（板內無定位孔）
特殊要求:控深鉆間距：P1.9
P1.923顯示屏HDI
-
-
型號：GHM06C03444A0
階層：6層二階
板材：EM825
板厚：2.0mm
尺寸：199.85mm*299.85mm
最小盲孔：0.1mm
最小埋孔：0.2mm
最小線寬：0.127mm
最小線距：0.127mm
表面處理：沉金
外形公差：+0.15/-0.05mm（板內無定位孔）
特殊要求：控深鉆間距：P1.923
