手機無線充線路板:開啟便捷充電新時代
手機無線充線路板是手機無線充電系統中的關鍵部件之一,它主要負責實現電能的傳輸和控制。以下是關于手機無線充線路板的詳細介紹:

工作原理

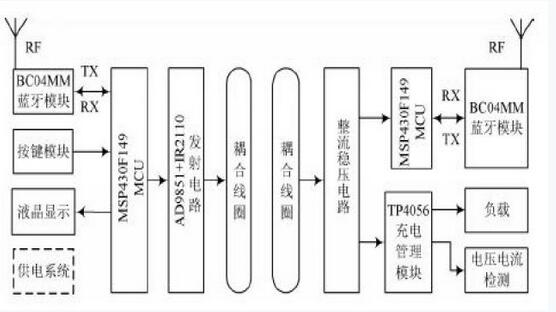

手機無線充電主要基于電磁感應原理。無線充線路板包含發射線圈和接收線圈,當發射線圈通過一定頻率的交流電時,會產生交變磁場。接收線圈在這個交變磁場中感應出電動勢,從而產生電流,為手機電池充電。
主要組成部分

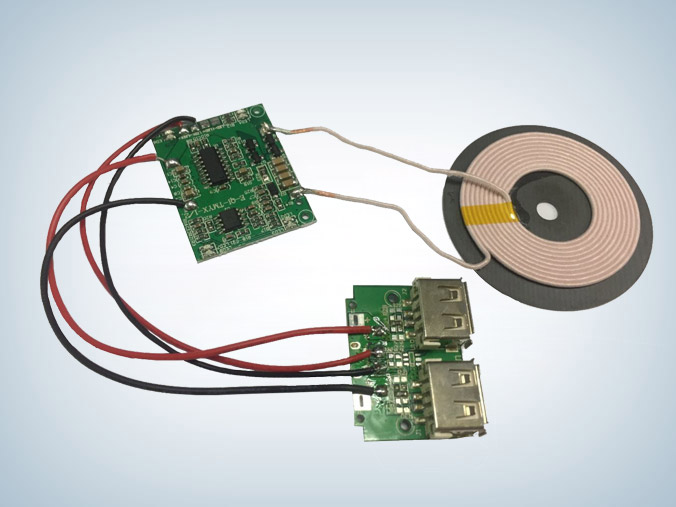

線圈:
發射線圈:通常位于無線充電器中,負責產生交變磁場。一般由銅等導電材料繞制而成,其形狀、大小和匝數會影響充電效率和充電距離。
接收線圈:內置在手機中,感應發射線圈產生的磁場并轉化為電能。接收線圈的參數需要與發射線圈相匹配,以確保高效充電。
控制芯片:
對充電過程進行精確控制,包括調節輸出功率、監測充電狀態、實現過充保護、過熱保護等功能。
不同的控制芯片可能具有不同的特性和功能,一些高端芯片還可以支持快速充電協議。
電容、電阻等電子元件:
電容用于濾波、穩壓等作用,確保充電電流的穩定性。
電阻用于限流、分壓等,保證電路的安全運行。

線路板類型
單層線路板:
結構簡單,成本較低。通常適用于一些功率較小、對充電性能要求不高的無線充電器。
由于只有一層導電層,布線相對受限,可能會影響充電效率和穩定性。
多層線路板:
由多層導電層和絕緣層交替疊加而成??梢詫?shí)現更復雜的布線,提高充電效率和穩定性。
適用于大功率、快速充電的無線充電器。成本相對較高。
制造工藝
設計:
使用專業的電子設計軟件進行線路板布局設計,考慮線圈的位置、大小、布線規則以及電子元件的擺放等因素。
根據充電功率、效率、尺寸等要求進行優化設計。
材料選擇:
選擇高質量的導電材料(如銅箔)、絕緣材料(如 FR-4 板材)以及電子元件,確保線路板的性能和可靠性。
印刷電路板(PCB)制造:
通過光刻、蝕刻等工藝將設計好的線路圖案轉移到覆銅板上,形成導電線路。
進行鉆孔、電鍍等后續處理,安裝電子元件。
測試與質量控制:
對制造好的無線充線路板進行功能測試,包括充電效率、輸出功率、穩定性等方面的測試。
進行外觀檢查,確保線路板無缺陷、焊點良好。
手機無線充PCB應用優勢
便捷性:無需使用充電線,只需將手機放置在無線充電器上即可充電,方便快捷。
減少接口磨損:避免了頻繁插拔充電線對手機充電接口的磨損,延長手機使用壽命。
安全性:無線充電通常具有過充保護、過熱保護等功能,提高了充電的安全性。

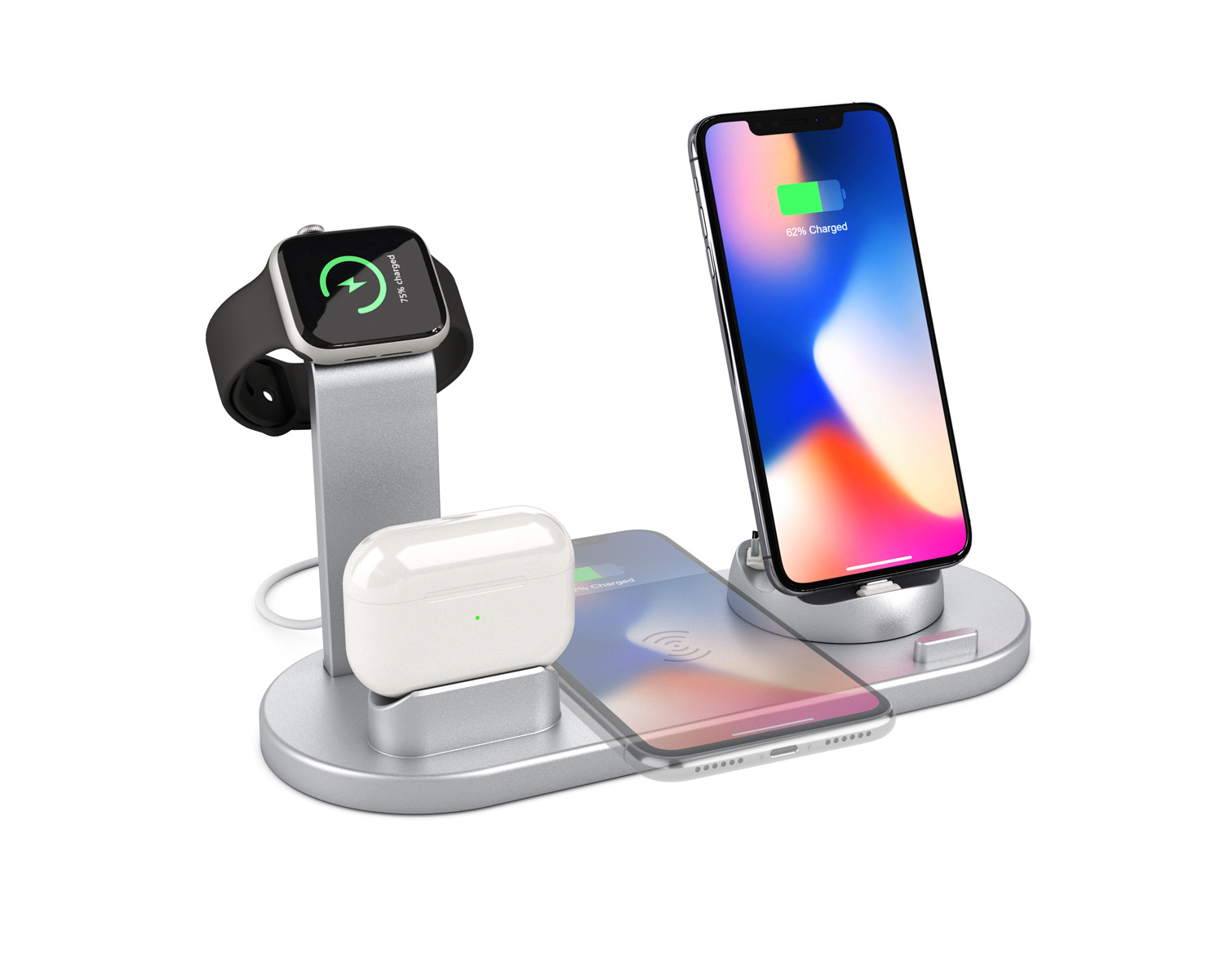

美觀性:無線充電器可以設計得更加簡潔美觀,與現代家居和辦公環境相融合。

發展趨勢
提高充電效率:隨著技術的不斷進步,無線充線路板的充電效率將不斷提高,縮短充電時間。
增加充電距離:研發更遠距離的無線充電技術,使手機在一定范圍內都能實現無線充電。
多功能集成:將無線充電與其他功能(如手機支架、音箱等)集成在一起,提高產品的實用性。
兼容性增強:支持更多不同品牌和型號的手機,實現通用無線充電。
ps:部分圖片來源于網絡,如有侵權,請聯系我們刪除
