指紋識別軟硬結合板廠之三星全新首款內置指紋及心率傳感的面板

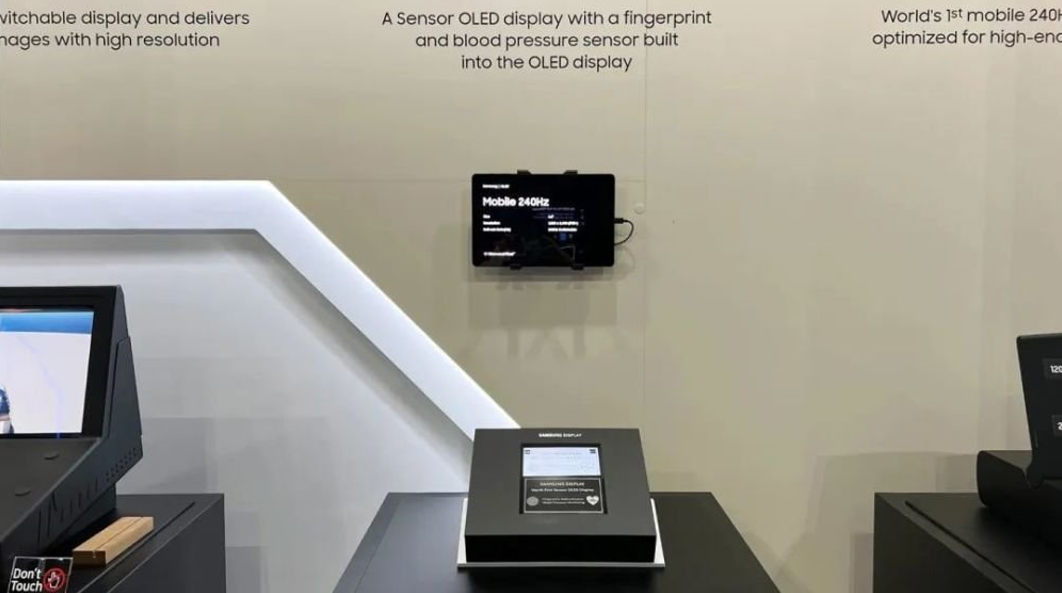

指紋識別軟硬結合板廠深深了解到，近日，在美國舉行的 2023 年 SID Display Week 活動中，三星展示了一款全新的屏幕面板名為Sensor OLED，是全球首款內置指紋傳感器和心率傳感器的OLED面板。
Sensor OLED面板與傳統的OLED面板在顯示性能上沒有明顯差異，但在Sensor OLED面板內置有光感應OPD（有機光電二極管），這使得手機等產品的生產過程中，將不再需要在屏幕下方獨立安裝指紋傳感器，不僅減少了空間占用，還降低了成本。三星表示，該技術通過集成生物識別和健康跟蹤傳感器，可以顯著降低手機或者平板的復雜性。
軟硬結合板廠深深了解到，據三星顯示介紹，這種光感應技術內置于新型 OLED 面板的每個像素中，因此它可以同時感測來自多個手指的指紋或心率信息。這將使得設備能夠提供更準確的生物識別身份驗證并測量血壓。

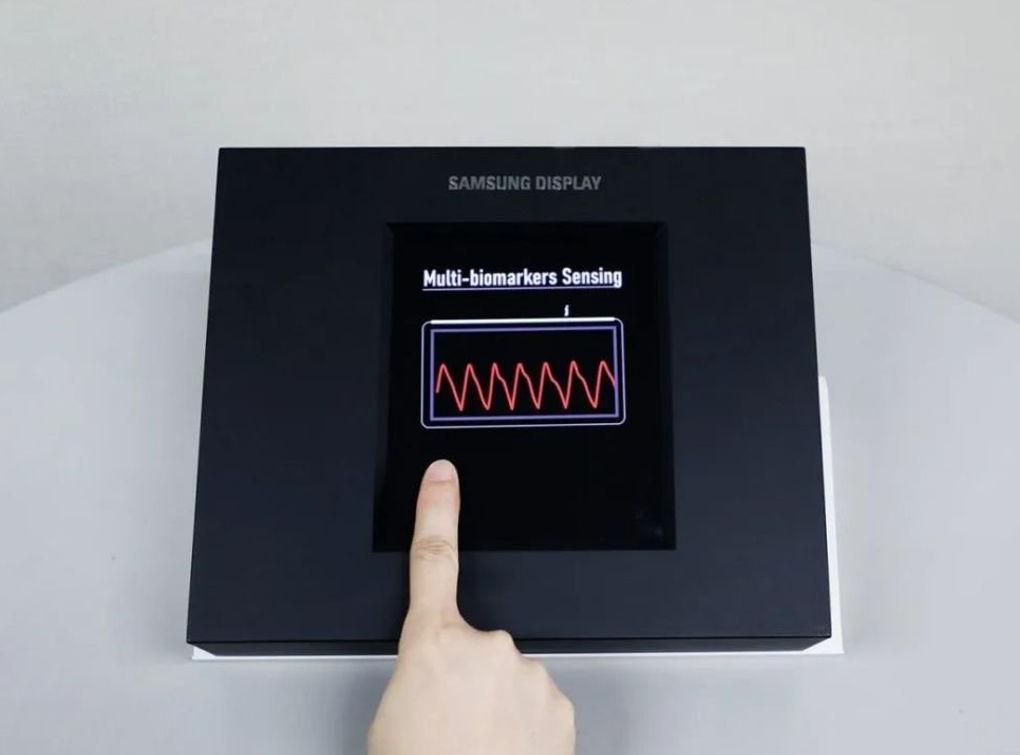

據悉，使用Sensor OLED的顯示器可以測量用戶的心率，血壓和壓力水平，只需觸摸兩個手指。根據手指內血管的收縮和松弛，OLED光會以不同的方式反射，當它返回到面板上時，OPD會識別它并將其轉換為健康信息。三星顯示器相關人士表示: “Sensor OLED顯示屏可以同時感知雙手的手指，提供比現有可穿戴設備更準確的健康信息。”
HDI廠深深了解到，這款Sensor OLED面板的出現，不僅為用戶提供了更便捷、更安全的生物識別功能，同時也極大的降低了制造廠商產品的制造成本和工藝復雜度，也可以使未來的手機或平板等產品變得更加輕薄。據了解，三星方面表示，未來Sensor OLED面板將被優先應用在Galaxy系列的手機與平板上。
ps:部分圖片來源于網絡，如有侵權，請聯系我們刪除
