手機無線充線路板之三種無線充電的原理是什么?
1、電磁感應無線充電——傳輸距離太短
據手機無線充線路板小編了解,隨著手機等小型電子產品的普及以及德州儀器、飛利浦、三星、東芝等公司的推動,電磁感應充電技術成為目前手機等小型電子產品行業應用最為廣泛的無線充電技術。
顧名思義,電磁感應無線充電技術利用的就是電磁感應原理。對!你沒有聽錯,就是我們中學時學過的那個電磁感應。

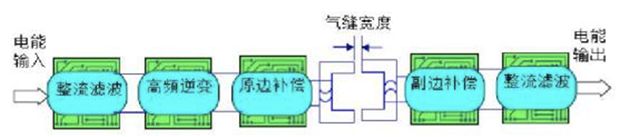

這個充電系統主要由兩個線圈組成:初級線圈和次級線圈。首先,給初級線圈通以一定頻率的交流電,由于電磁感應的作用,在次級線圈中會產生一定的電流,因此能量就從傳輸端轉移到了接收端。
將這個原理應用到手機上,則是充電底座內存在一個初級線圈,手機終端內置次級線圈。當手機與充電座靠近,基于電磁感應,在手機接收線圈就會中產生一定的電流,就可以在沒有充電線的狀態下對手機進行充電了。
不過,電磁感應無線充電技術也有著很大的缺點,其中最讓人頭疼的就是傳輸距離受限。目前,這種技術的有效充電距離只有10mm,并且如果兩個線圈位置沒有對準,也很可能會出現問題。

2、磁共振無線充電——傳輸距離長、供電效率高,但需要調頻
據手機無線充線路板小編了解,2007年6月7日,麻省理工學院的研究團隊在《science》上發表成果,稱:成功“抓住”了電磁波。他們將銅制線圈作為電磁共振器,傳送方送出特定頻率的電磁波后,經過電磁場擴散到接受方,并成功為一個兩米外的60瓦燈泡供電。

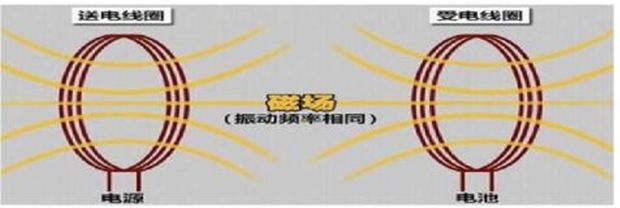

所以,使用這種充電也需要兩個裝置:能量發送裝置和能量接收裝置。而實現能量傳輸的條件就是這兩個裝置需調整到相同頻率。比如兩個線圈作為共振器,發射端以10MHz頻率振動向周圍發散出電磁場,而接受端需要同樣以10MHz頻率振動,才能實現能量傳輸。
磁振器是由小電容并聯或串聯而成的大電感線圈組成。相比于電磁感應,磁共振無線充電的傳輸距離更長、供電效率更高,并且支持一對多的供電方式。不過最大的困難在于:如何使兩個電路獲得相同的頻率,調頻是這項技術中最核心的一步。

3、無線電波輸電——傳輸距離可達10米,但效率低
通過無線電波輸電的原理是:將電磁波轉換為電流,再通過電路傳輸電流。

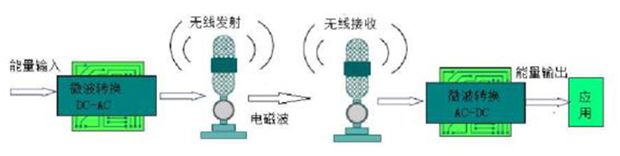

據手機無線充線路板小編了解,無線電波輸電系統主要由微波發射裝置和微波接收裝置組成。微波發射裝置發射無線電波,微波接收裝置捕捉無線電波能量,并隨負載做出調整,得到穩定的直流電。
理論上,這種無線充電方式傳輸距離相比電磁感應方式以及磁共振方式都遠,可達10米以上;而且也可以實現自動隨時隨地充電。但是,這種方式也存在很大的缺點,那就是比較低的傳輸效率。

ps:部分圖片來源于網絡,如有侵權,請聯系我們刪除
