汽車攝像頭線路板過孔分類與組成有哪些？
汽車攝像頭線路板過孔分類與組成有哪些？

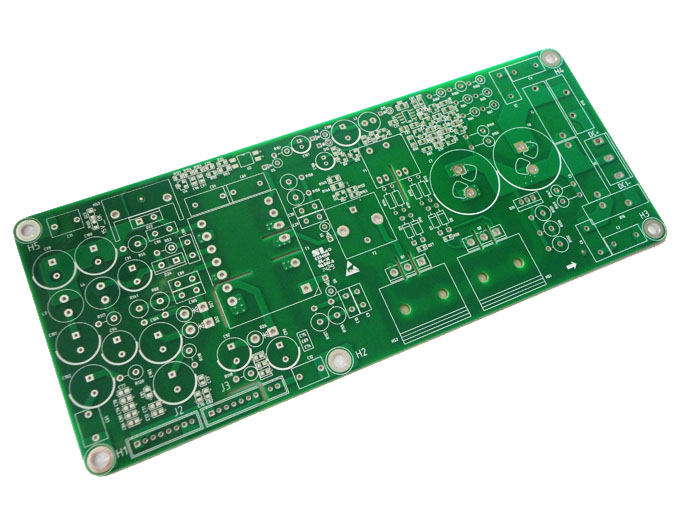

過孔（via）是汽車攝像頭線路板的重要組成部分，鉆孔的費用通常占汽車攝像頭線路板制板費用的30%到40%。簡單的說來，汽車攝像頭線路板上的每一個孔都可以稱之為過孔。那么，汽車攝像頭線路板過孔的分類與組成有哪些呢？
一、過孔的分類
從作用上看，過孔可以分成兩類：一是用作各層間的電氣連接；二是用作元器件的固定或定位。如果從工藝制程上來說，過孔又分為三類，即盲孔、埋孔和通孔。
盲孔位于線路板的頂層和底層表面，具有一定深度，用于表層線路和內層線路的連接，孔的深度通常不超過一定的比率（孔徑）。
埋孔位于線路板內層的連接孔，它不會延伸到線路板的表面。上述兩類孔都位于線路板的內層，層壓前利用通孔成型工藝完成。
通孔，是指穿過整個線路板，可用于實現內部互連或作為元器件的安裝定位孔。由于通孔在工藝上更易于實現，成本較低，所以絕大部分汽車攝像頭線路板打樣中均使用它。
二、過孔的組成
從設計的角度來看，過孔主要由兩個部分組成，一是中間的鉆孔，二是鉆孔周圍的焊盤區。這兩部分的尺寸大小決定了過孔的大小。在高速，高密度的汽車攝像頭線路板設計時，設計者總是希望過孔越小越好，這樣板上可以留有更多的布線空間。但孔尺寸減小的同時帶來了成本的增加，而且過孔尺寸受到鉆孔和電鍍等工藝技術的限制：孔越小，鉆孔需花費的時間越長，也越容易偏離中心位置；且當孔的深度超過鉆孔直徑的6倍時，就無法保證孔壁能均勻鍍銅。
以上便是汽車攝像頭線路板過孔的分類與組成相關知識的介紹，你都了解了嗎？
