深聯電路軟硬結合板廠整理了有關軟硬結合板工程師面試常見真題，希望可以為您的學習和知識累積提供一些幫助~

1、基本放大電路的種類及優缺點，廣泛采用差分結構的原因

基本放大電路按其接法分為共基、共射、共集放大電路。

共射放大電路既能放大電流又能放大電壓，輸入電阻在三種電路中居中，輸出電阻較大，頻帶較窄。

共基放大電路只能放大電壓不能放大電流，輸入電阻小，電壓放大倍數和輸出電阻與共射放大電路相當，頻率特性是三種接法中最好的電路。常用于寬頻帶放大電路。

共集放大電路只能放大電流不能放大電壓，是三種接法中輸入電阻最大、輸出電阻最小的電路，并具有電壓跟隨的特點。常用于電壓大電路的輸入級和輸出級，在功率放大電路中也常采用射極輸出的形式。

廣泛采用差分結構的原因是差分結構可以抑制溫度漂移現象。

2、給出一差分電路，已知其輸出電壓 Y+和 Y-，求共模分量和差模分量

設共模分量是 Yc，差模分量是 Yd，則可知其輸出：

Y+=Yc+Yd Y-=Yc-Yd 可得：

Yc=(Y+ + Y-)/2

Yd=(Y+ - Y-)/2

3、畫出一個晶體管級的運放電路 ,說明原理

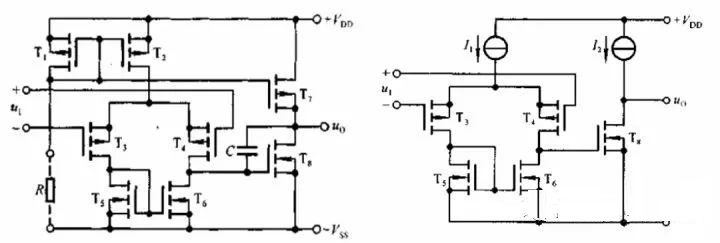

圖 (a)給出了單極性集成運放 C14573 的電路原理圖，圖 (b)為其放大電路部分：

圖中 T1，T2 和T7管構成多路電流源，為放大電路提供靜態偏置電流，把偏置電路簡化后，就可得到圖 (b)所示的放大電路部分。

第一級是以 P 溝道管T3和T4為放大管、以 N 溝道管T5和T6管構成的電流源為有源負載，采用共源形式的雙端輸入、單端輸出差分放大電路。由于第二級電路從T8 的柵極輸入，其輸入電阻非常大，所以使第一級具有很強的電壓放大能力。

第二級是共源放大電路，以 N溝道管T8為放大管，漏極帶有源負載，因此也具有很強的電壓放大能力。但其輸出電阻很大，因而帶負載能力較差。電容C起相位補償作用。

4、電阻R和電容C串聯，輸入電壓為R和C之間的電壓，輸出電壓分別為C上電壓和R上電壓，求這兩種電路輸出電壓的頻譜，判斷這兩種電路何為高通濾波器，何為低通濾波器。當 RC<<T 時，給出輸入電壓波形圖，繪制兩種電路的輸出波形圖

當輸出電壓為 C上電壓時：

電路的頻率響應為：

當輸出電壓為 R上電壓時：

電路的頻率響應為：

從電路的頻率響應不難看出輸出電壓加在 C上的為低通濾波器，輸出電壓加在 R上的為高通濾波器，RC<<T 說明信號的頻率遠遠小于濾波器的中心頻率，所以對于第二個電路基本上無輸出，第一個電路的輸出波形與輸入波形基本相同。

5、選擇電阻時要考慮什么？

主要考慮電阻的封裝、功率、精度、阻值和耐壓值等。

6、深聯電路軟硬結合板廠提問，在CMOS電路中，要有一個單管作為開關管精確傳遞模擬低電平，這個單管你會用 P管還是N管，為什么？

答：用 N 管。N 管傳遞低電平， P 管傳遞高電平。N 管的閾值電壓為正， P 管的閾值電壓為負。在 N 管柵極加 VDD，在漏極加VDD，那么源級的輸出電壓范圍為 0到VDD-Vth ，因為 N 管的導通條件是 Vgs>Vth，當輸出到達 VDD-Vth 時管子已經關斷了。

所以當柵壓為 VDD時，源級的最高輸出電壓只能為 VDD-Vth。這叫閾值損失。N 管的輸出要比柵壓損失一個閾值電壓。因此不宜用 N 管傳輸高電平。P 管的輸出也會比柵壓損失一個閾值。同理柵壓為 0時，P 管源級的輸出電壓范圍為 VDD到｜Vth ｜，因此不宜用P管傳遞低電平。

7、畫電流偏置的產生電路，并解釋。

基本的偏置電流產生電路包括鏡像電流源、比例電流源和微電流源三種。

下面以鏡像電流源電路為例進行說明：
