PCB廠洗PCB的標準規格問題
PCB廠一般普通PCB可用最細線徑
只要洗出來的板子不斷線就好,不過一般而言除非必要不然很細的線是不太建議用,有點風險在。外層一般4mil, 嚴格3.5mil; 內層一般4mil, 嚴格3mil。要再細一點或者粗一點都可, 而且還要看PCB廠的技術,當然成本也是一個問題,重要的是,洗出來的PCB板子線不要斷。
一般使用mil為單位
一般的情況,都是以mil居多,mm在量板子大小的時候才會用到。

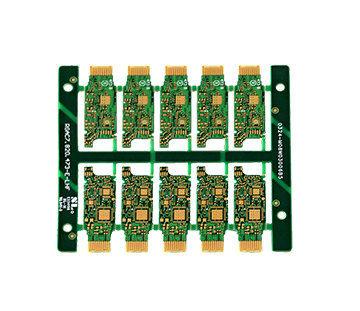

.jpg)
公定線徑粗細標準
除非PCB廠lay的那條線有大電流流過,才有需要注意到線俓大小。若只是一般的訊號線,均無妨。無公定標準, 蝕刻公差一般取20%, 如果線徑4mil, 一般會以3.2mil至4.8mil為管制規格, 如果這公差無法接受, 也可以設定為+/-10%。當然, 這也與成本有關。以訊號線來說,PCB廠為了符合阻抗的需求,通常線寬會根據板子的疊層而有所不同。如果是電源線的話,當然是愈粗愈好,但也是沒有一定的標準,線走得短,細一點或許還在接受范圍,但線如果走得很長,那就要粗一點。板子疊層對線徑影響還好, 重要的是間距,以及via的直徑受到板子尺寸影響的比較多。
