手機無線充線路板中Via與Pad有什么區別

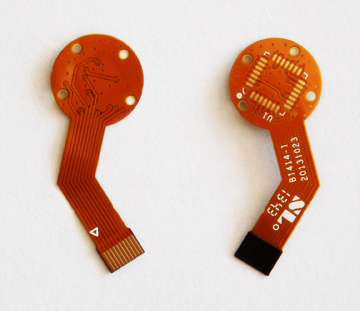

手機無線充線路板的via稱過孔,有通孔、盲孔和埋孔之分,主要用于網絡在不同層的導線的連接,不可作為插件孔焊接元件。
via孔在生產過程中不作孔徑控制,(JLC目前不加工盲孔和埋孔,只生產通孔)
pad稱焊盤,有插腳焊盤和表貼焊盤之分;插腳焊盤有焊孔,主要用于焊接插腳元件;而表貼焊盤沒有焊孔,主要用于焊接表貼元件。
Pad孔在生產過程中作孔徑控制,公差正負0.08mm。

手機無線充線路板的via主要起到電氣連接的作用,在實際生產中可能會補償加大孔與相接近的孔合刀生產,減少刀數提高工作效率,也可能因線距線寬 空間受限縮小減少孔徑,來滿足生產。Via的孔徑一般較小,通常只要制板加工工藝能做到就足夠了。
via表面既可涂上阻焊油墨,也可不涂;而手機無線充線路板的pad不僅起到電氣連接的作用,而且還起機械固定的作用,pad的孔徑則必須要足夠大到能穿過元件的引腳,否則會導致生產問題;另外,pad表面一定不能有阻焊油墨,因為這會影響焊接,孔公差控制正負0.08mm或大或小,會導致安裝不牢固。
ps:部分圖片來源于網絡,如有侵權,請聯系我們刪除
