電路板之小米因為這沖上熱搜第一…...
昨天，電路板廠刷到了一個“振奮人心”的好消息，那就是：華米 OV，終于要強強聯手了！
當然，這個聯手不是指一起研發新手機啦，而是要：

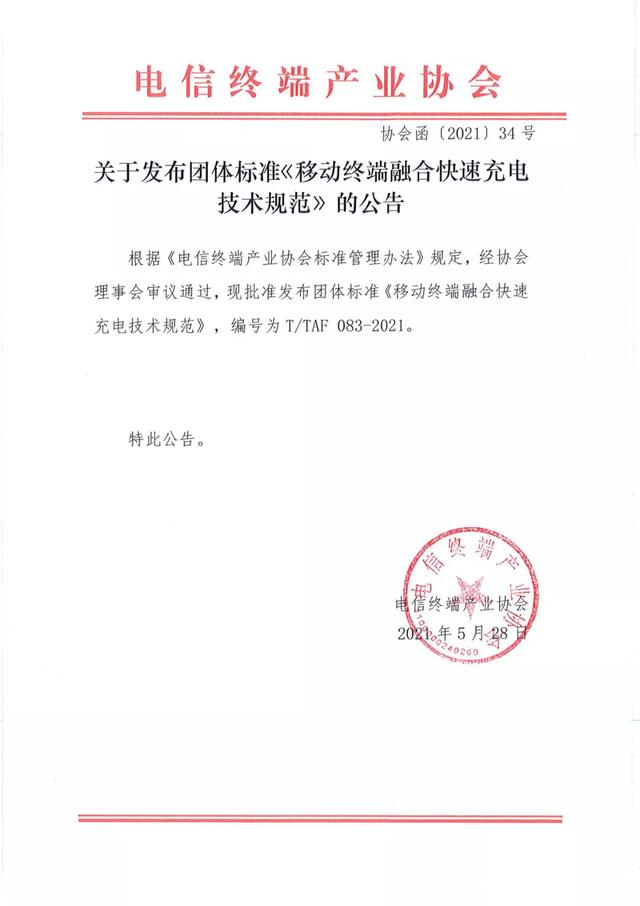

制定國產快充協議統一標準！
.png)
這樣最大的好處就是可以用同一個充電頭，讓華米 OV 的手機都支持快充。而不是像現在這樣，例如，用自帶充電器給米10 Ultra 充電就是 120W；而用友商的充電器充電就是10W、18W 之類的。
能夠用一個頭支持所有手機快充，按我說，這才是真正的環保！
只是，正當我們為這個國產統一快充技術高興時，另一個關于快充的新聞又讓電路板廠感到疑惑~
人民網卻突然發表一篇文章，公開點名批評小米，原因是：
無線充電功率太高了......

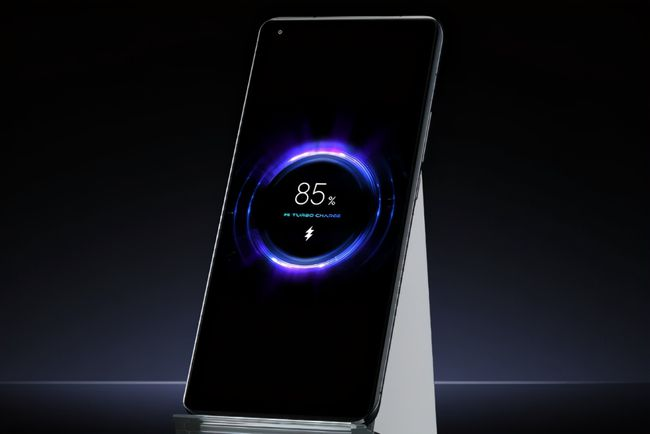

具體時間這樣的：前些日子，小米 CEO 雷軍不是在他的微博里公布了一項“黑科技”么：200W 有線快充 + 120W 無線快充，最快 8 分鐘從 0 充到 100，比我上廁所的時間還快......然而正當小米沉浸在眾人皆乎“牛 x”的喜悅氛圍時，
看到這里我直接蒙了，小米這個 120W 無線充電不挺好的么~
這不比蘋果的 15W “充電超速”的體驗好多了？
難道問題出在了安全性上面？
.png)
原來就電路板廠了解，工信部出臺了一項規定要求：
移動和便攜無線充電設備額定傳輸功率要求不超過 50W。
當然，這項規定目前還沒有正式實施，雖然暫定是 2022 年 1 月 1 號正式執行；
但目前仍然是“征求意見”階段，也就是說未來也是有可能不落地，或者修改標準的。
也就是說，一個未發售的產品違反了一個未出臺的法規......
所以呀，各位手機品牌的粉絲千萬別激動、也別開撕，讓電路板廠好好為大家解釋一波~
首先我們來看看工信部這份原文件是怎么描述的：
“為了規范無線充電設備的實用，維護好空中電波秩序”
換句話說，禁止 50W 以上無線充電，并非是充電器本身不安全存在安全隱患；
而是其產生的頻率可能會對周圍的水陸移動、無線電導航、標準頻率信號等產生干擾。
所以那些擔心無線充電功率超出 50W 就會危害到人體健康的小伙伴們，大可不必~
畢竟如果真有這些危害人體健康的問題的話，那么配備了 67W 無線充電的小米 11 Pro/Ultra 根本就不能通過工信部，成功入網啦。
.png)
而且，這個征求意見稿，本身針對的是“移動和便攜式無線充電設備”；
那么無線充電器屬于移動和便攜無線充電設備嗎？
顯然不屬于，因為你必須把無線充電座放在桌上連著線才能充......
另外，50W 無線充電功率是上限這個規定，能否出臺，依然是一個問號。
畢竟想要限制在 50W 以下，肯定需要專家列舉一些案例，一旦超出了就會有怎么樣的危害。
因為規定一旦出臺，就意味著中國以后就不能研究發展 50W 以上的無線充電了。
這對于未來的物聯網設備的發展，其實是一個巨大打擊。
ps:部分圖片來源于網絡，如有侵權，請聯系我們刪除
