如何讓PCB廠的PCB設計看起來更高級?
PCB廠在設計PCB時,我們通常會依賴以前在網上通常會找到的經驗和技巧。每個PCB設計都可以針對特定應用進行優化,通常,其設計規則僅適用于目標應用。例如,模數轉換器PCB規則不適用于RF PCB,反之亦然。
但是,某些準則對于任何PCB設計都可以視為通用的。在這里,在本教程中,深聯電路PCB廠將介紹一些可以顯著改善PCB設計的基本問題和技巧。
.jpg)
電源和信號分配
配電是任何電氣設計中的關鍵要素。您所有的組件都依靠力量來發揮其功能。根據您的設計,某些元件可能具有最佳的電源連接,而在同一塊板上的某些元件可能具有最差的電源連接。
例如,如果所有組件都由一條走線供電,則每個組件將觀察到不同的阻抗,從而導致多個接地參考。例如,如果您有兩個ADC電路,一個在開始,另一個在末尾,并且兩個ADC都讀取一個外部電壓,則每個模擬電路將讀取相對于它們自己的不同電勢。
深聯電路PCB廠用3種可能的方式總結功率分布:單點源,星形源和多點源。

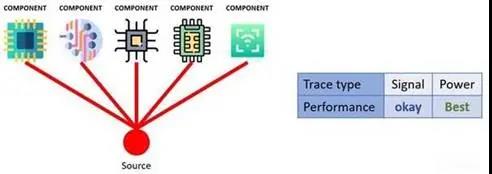

單點電源
每個組件的電源和地線均彼此分開。所有組件的電源走線僅在單個參考點匯合。單點被認為是最適合功率的。但是,對于復雜或大型/中型項目,這是不可行的。
.jpg)

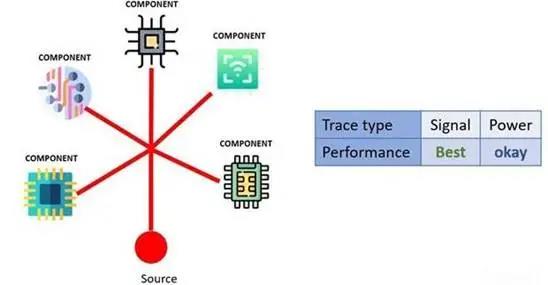

星源
星源可以看作是單點源的改進。由于其關鍵特性,它有所不同:組件之間的走線長度相同。星型連接通常用于帶有各種時鐘的復雜高速信號板。在高速信號PCB中,信號通常來自邊緣,然后到達中心。所有信號都可以從中心傳到電路板的任何區域,并且區域之間的延遲最小。
.jpg)

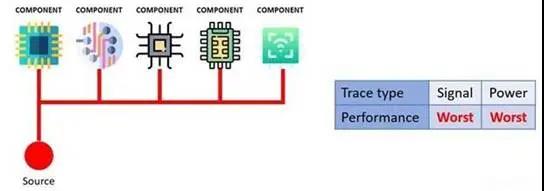

多點源
在任何情況下都被認為是最差的。但是,它最容易在任何電路中使用。多點源可能會在組件之間以及公共阻抗耦合中產生參考差異。這種設計風格還允許高開關IC,時鐘和RF電路在共享連接的附近電路中引入噪聲。
.jpg)
當然,在我們的日常生活中,我們將無法總是擁有單一類型的分布。我們可以取得的最佳折衷是將單點源與多點源混合在一起。你可以將模 擬敏感設備和高速/ RF系統放在一個點中,同時將所有其他不那么敏感的外圍設備都放在一個點中。
動力飛機
您是否想過是否應該使用電源飛機?答案是肯定的。電源板是傳遞功率并降低任何電路的噪聲的最佳方法之一。電源平面縮短了接地路徑,降低了電感,提高了電磁兼容性(EMC)性能。還應歸功于,兩側的電源平面還會產生一個平行板去耦電容器,從而防止了噪聲傳播。
電源板還有一個明顯的優勢:由于面積較大,它允許更大的電流通過,從而增加了PCB的工作溫度范圍。

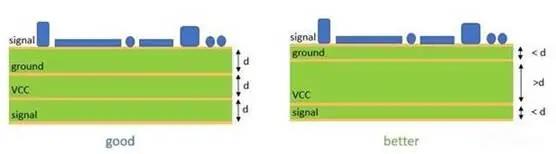

但請注意:電源層可改善工作溫度,但也必須考慮走線。跟蹤規則由IPC-2221和IPC-9592給出對于帶有RF源的PCB(或任何高速信號應用),您必須具有完整的接地層以提高電路板的性能。信號必須位于不同的平面上,并且使用兩層板幾乎不可能同時達到兩個要求。如果要設計天線或任何低復雜度的RF板,則可以使用兩層來實現。下圖顯示了您的PCB如何更好地使用這些平面的圖示。
.jpg)
在混合信號設計中,制造商通常建議將模擬地與數字地分開。靈敏的模擬電路很容易受到高速開關和信號的影響。如果模擬和數字接地不同,則接地平面將分開。

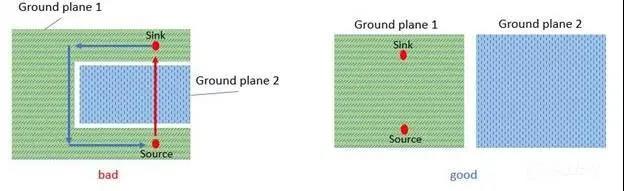

但是,有如下缺點。我們應該注意主要是由接地平面的不連續性造成的分割地面的串?dāng)_和環路區域。下圖顯示了兩個分開的接地平面的示例。在左側,返回電流無法沿著信號走線直接通過,因此會出現環路區域,而不會在右側環路區域進行設計。
.jpg)
電磁兼容性和電磁干擾(EMI)

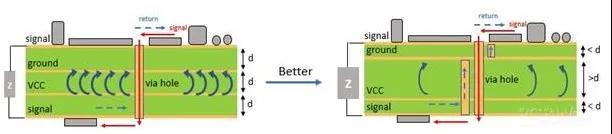

對于高頻設計(例如RF系統),EMI可能是一個很大的缺點。前面討論的接地層有助于減輕EMI,但是根據您的PCB,接地層可能會帶來其他問題。在具有四層或更多層的疊層板中,飛機的距離至關重要。當平面間電容小時,電場將在板上擴展。同時,兩個平面之間的阻抗減小,允許返回電流流到信號平面。這將對穿過平面的任何高頻信號產生EMI。
.jpg)
ps:部分圖片來源于網絡,如有侵權,請聯系我們刪除
