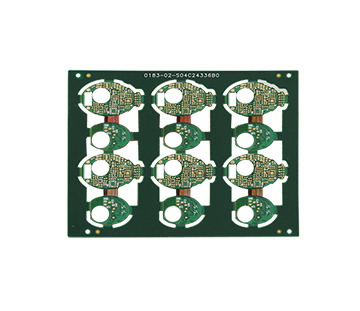

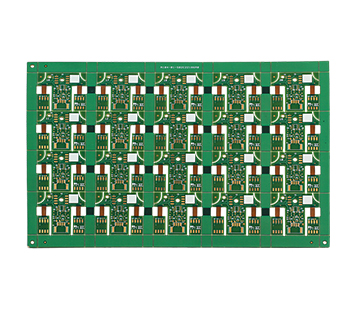

指紋識別軟硬結合板，便是柔性線路板與硬性線路板的結合體，通過壓合等工序，按相關工藝要求組合在一起，構成的具有FPC特性與PCB特性的線路板。可以用于一些有特殊要求的產品之中，既有必定的撓性區域，也有必定的剛性區域，對節約產品內部空間，削減制品體積，對產品功用的提升有很大的協助。因而，軟硬結合板首要運用于消費電子產品，市場規模進一步提高。

　　指紋識別軟硬結合板在手機內軟硬板的運用，常見的有折疊式手機的轉折處（Hinge）、影像模塊（camera Module）、按鍵（keypad）及射頻模塊（RF Module）等。

　　指紋識別軟硬結合板需要特別嚴格的質量操控，或許具挑戰性的查驗程序是熱應力，或許需求進行代表性的PTH試片切開目視與斷面剖析。試片需求在125℃下烘烤至少6小時之后冷卻、上助焊劑并進行288℃漂錫10秒。之后檢查表面的缺陷如：編織纖維失常、纖維露出、刮傷、環狀別離、凹陷、壓痕，接著做切片來剖析電鍍整體情況應及軟硬各個區域的廣泛特性。

　　因為軟硬結合板是FPC與PCB的組合，軟硬結合板的出產應一起具有FPC出產設備與PCB出產設備。首要，由電子工程師根據需求畫出軟性結合板的線路與外形，然后，下發到可以出產軟硬結合板的工廠，通過CAM工程師對相關文件進行處理、規劃，然后組織FPC產線出產所需FPC、PCB產線出產PCB，這兩款軟板與硬板出來后，按照電子工程師的規劃要求，將FPC與PCB通過壓合機無縫壓合，再通過一系列細節環節，終就制成了軟硬結合板。這是很重要的一個環節，應為軟硬結合板難度大，細節問題多，在出貨之前，一般都要進行全檢，因其價值比較高，以免讓供需雙方構成相關利益丟失。
