PCB電路板行業情況及未來市場預測
PCB行業屬于電子信息產品制造的基礎產業,受宏觀經濟周期性波動影響較大。目前全球印制電路板制造企業主要分布在中國大陸、中國臺灣地區、日本、韓國、美國、歐洲和東南亞等區域。PCB行業的下游應用領域非常廣泛,受單一行業影響較小,故行業較為分散,生產商眾多,市場集中度不高,市場充分競爭。近年來我國PCB產業已成為全球最大的印制電路板生產地區,國內印制電路板行業受宏觀經濟環境變化的影響亦日趨明顯。
據行業研究機構Prismark的統計結果,2018年全球PCB產值約為623.96億美元,同比增長約6%,其增長的主要驅動因素已由2017年的手機出貨量過渡到數據中心的服務器和網絡設備;2018年中國PCB產值約為327.02億美元,同比增長約10%,中國PCB產值占全球PCB產值的比重約為52.41%。
2019年以來,在全球貿易爭端加劇的形勢下,尤其隨著中美經貿摩擦加劇,經濟不確定性增加,電路板產業短期可能存在波動,但從中長期看,行業研究機構均傾向于認為未來全球PCB行業仍將呈現緩慢增長的趨勢。

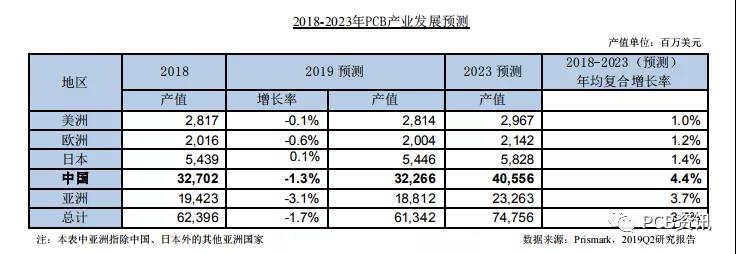

Prismark預計,2019年全球PCB產值約為613.42億美元,同比下滑約1.7%,2018-2023年全球PCB產值復合增長率約為3.7%,預計到2023年全球PCB產值將達到約747.56億美元;2019年中國PCB產值約為322.66億美元,同比下滑約1.3%,2018-2023年中國PCB產值復合增長率約為4.4%,預計到2023年中國PCB產值將達到約405.56億美元。Prismark詳細預測數據參見下表:

從產業發展上看,全球PCB線路板產業均在向高精度、高密度和高可靠性方向靠攏,不斷提高性能、提高生產率,向?qū)I(yè)化、規模化和綠色生產方向發展,以適應下游各電子設備行業的發展。企業在技術研發上的投入也將進一步增加,多層板的高速、高頻率和高熱應用將繼續擴大。就我國PCB行業競爭現狀而言,隨著行業變化加劇,新進企業、規模較小企業及技術工藝水平較低的中小企業將面臨嚴峻考驗;相對而言,一批掌握核心競爭力、先進工藝技術能力及優勢客戶資源的企業在面臨更高技術含量、更高附加值挑戰的同時,也孕育著增長空間。

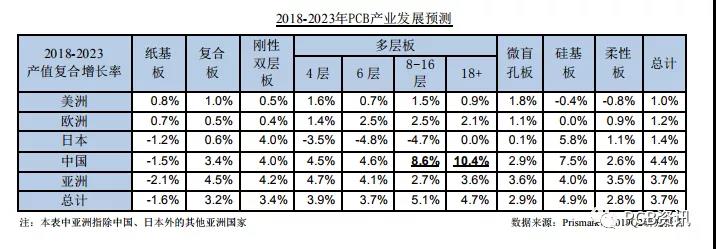

根據Prismark的預測,在未來的一段時間內,多層板仍將保持重要的市場地位,為PCB產業的整體發展提供重要支持。從產品結構來看,中國PCB市場中,公司優勢產品8-16層多層板、18層以上超高層板2018-2023年復合增長率預計將分別達到8.6%、10.4%。Prismark詳細預測數據參見下表:

ps:部分圖片來源于網絡,如有侵權,請聯系我們刪除
最新產品
通訊手機HDI
-

-
型號:GHS08K03479A0
階數:8層二階
板材:EM825
板厚:0.8mm
尺寸:144.08mm*101mm
最小線寬:0.075mm
最小線距:0.075mm
最小孔徑:0.1mm
表面處理:沉金+OSP
通訊手機HDI
-

-
型號:GHS06C03294A0
階數:6層二階
板材:EM825
板厚:1.0mm
尺寸:92mm*118mm
最小線寬:0.075mm
最小線距:0.075mm
最小孔徑:0.1mm
表面處理:沉金
通訊模塊HDI
-

-
型號:GHS04K03404A0
階數:4層一階+半孔
板材:EM825
板厚:0.6mm
尺寸:94.00*59.59mm
最小線寬:0.076mm
最小線距:0.076mm
最小孔徑:0.1mm
表面處理:沉金+OSP
5G模塊PCB
-
-
型號:HS10K21632A0
層數:10層
板材:生益 S1000-2
板厚:1.6+/-0.16mm
最小孔徑:0.102mm
最小線寬:0.102mm
表面處理:沉鎳金+OSP
P1.5顯示屏HDI
-

-
型號:GHS04C03605A0
層數:4層一階
所用板材:EM825
板厚:1.6mm
尺寸:24mm*116mm
最小盲孔:0.1mm
最小埋孔:0.2mm
最小線寬:0.13mm
最小線距:0.097mm
表面處理:沉金
外形公差:+0.05/-0.15mm(板內無定位孔)
特殊要求:燈窩間距:P1.5
P2.571顯示屏HDI
-

-
型號:GHS04C03429A0
階層:4層一階
板材:EM825
板厚:1.6mm
尺寸:215.85mm*287.85mm
最小盲孔:0.1mm
最小埋孔:0.2mm
最小線寬:0.152mm
最小線距:0.152mm
表面處理:沉金
外形公差:+/-0.15mm(板內無定位孔)
特殊要求:控深鉆帽子電鍍間距:P2.571
P1.9顯示屏HDI
-

-
型號:GHM08C03113A0
階層:8層一階
板材:EM825
板厚:1.6mm
尺寸:239.9mm*239.9mm
最小盲孔:0.1mm
最小埋孔:0.2mm
最小線寬:0.127mm
最小線距:0.127mm
表面處理:沉金
外形公差:+0.05/-0.15mm(板內無定位孔)
特殊要求:控深鉆間距:P1.9
P1.923顯示屏HDI
