HDI PCB在5G通信中的關鍵作用與應用
5G通信技術的快速發展對電子設備的性能提出了更高要求,而高密度互連(HDI)PCB憑借其高布線密度、優異信號完整性和小型化優勢,成為5G通信設備中不可或缺的核心組件。本文將探討HDI PCB在5G通信中的關鍵作用,并分析其具體應用場景。

HDI PCB的關鍵作用
支持高頻高速信號傳輸:
5G通信采用更高的頻段和更快的傳輸速率,HDI PCB通過微孔、精細線路和優化疊層設計,有效減少信號損耗和干擾,確保高頻高速信號的穩定傳輸。
實現設備小型化和輕量化:
HDI PCB通過高密度布線和多層堆疊技術,在更小的空間內實現更多功能,滿足5G通信設備小型化和輕量化的需求。
提高系統集成度和可靠性:
HDI PCB可以將更多元器件集成到更小的空間內,提高系統集成度,同時通過優化設計和制造工藝,提高設備的可靠性和穩定性。
高密度互連板在5G通信中的應用場景

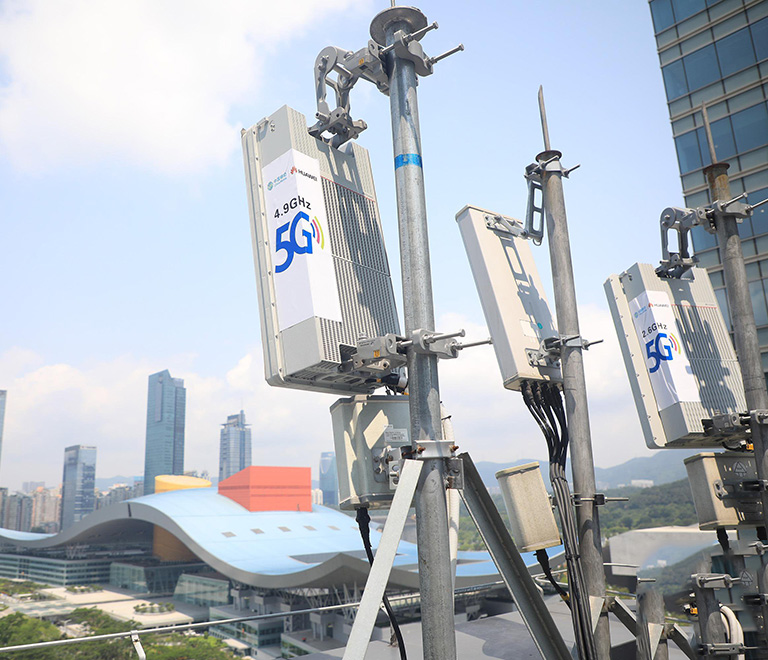

5G基站:
AAU(有源天線單元): HDI PCB用于AAU中的射頻模塊和數字信號處理模塊,實現高頻信號的處理和傳輸。
BBU(基帶處理單元): HDI PCB用于BBU中的高速數據處理和傳輸,滿足5G通信對大數據量處理的需求。
5G終端設備:
智能手機: HDI PCB用于智能手機中的主板、射頻模塊和天線模塊,實現5G信號的接收和處理。
CPE(客戶終端設備): HDI PCB用于CPE中的數據處理和傳輸模塊,為用戶提供高速穩定的5G網絡連接。
其他5G設備:
物聯網設備: HDI PCB用于物聯網設備中的通信模塊和數據處理模塊,實現設備的互聯互通。
車載通信設備: HDI PCB用于車載通信設備中的天線模塊和數據處理模塊,為車輛提供高速穩定的網絡連接。

HDI板在5G通信中的發展趨勢
更高密度和更精細線路:
隨著5G通信技術的不斷發展,對HDI PCB的布線密度和線路精度提出了更高要求,未來將朝著更高密度和更精細線路的方向發展。
更高頻率和更快傳輸速率:
5G通信采用更高的頻段和更快的傳輸速率,未來HDI PCB需要支持更高頻率和更快傳輸速率的信號傳輸。
更高可靠性和更低成本:
5G通信設備的應用場景更加廣泛,對HDI PCB的可靠性提出了更高要求,同時需要降低成本以滿足大規模應用的需求。

HDI PCB作為5G通信設備的關鍵組件,其性能直接影響著5G通信網絡的性能和質量。隨著5G通信技術的不斷發展,HDI PCB將朝著更高密度、更高頻率、更高可靠性和更低成本的方向發展,為5G通信技術的普及和應用提供強有力的支撐。
