指紋識別軟硬結合板之為什么LED燈會越用越暗呢?
剛買回來的LED燈,總是特別亮,但是過一段時間后很多燈會變得越來越暗,為什么你家的LED燈具會有這樣的一個過程呢?指紋識別軟硬結合板廠今天就帶你們一探究竟!
要了解為什么你家的LED燈會越來越暗
那么指紋識別軟板廠的你就得先了解一個專業名詞
LED光衰
LED光衰是指LED經過一段時間的點亮之后,其光強比初始光強會降低,且不能恢復,即降低的部分稱為LED的光衰。
.jpg)

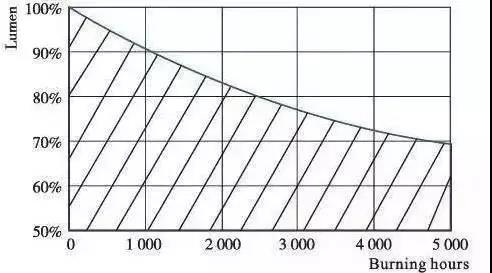

/光衰曲線圖/

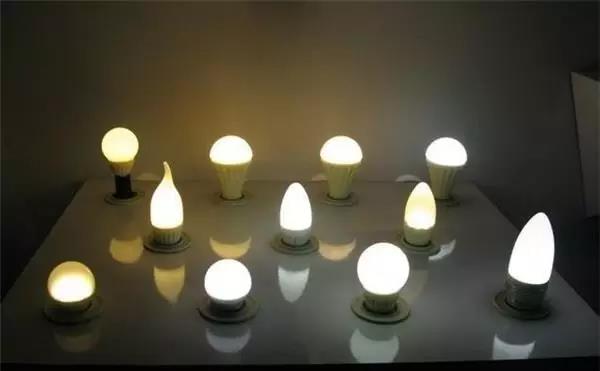

LED燈雖較之白熾燈、熒光燈在光衰上有所改良,但是也不能完全克服光衰問題。LED燈產生光衰主要有兩大因素。
(1)LED產品本身品質問題
· 采用的LED芯片品質不好,亮度衰減較快。
· 生產工藝存在缺陷,LED芯片溫度過高,使芯片衰減加劇。
(2)LED燈具散熱性能
· 散熱性能越好,LED工作溫度越低,光衰越小,LED壽命就越長。
.jpg)
驅動器損壞

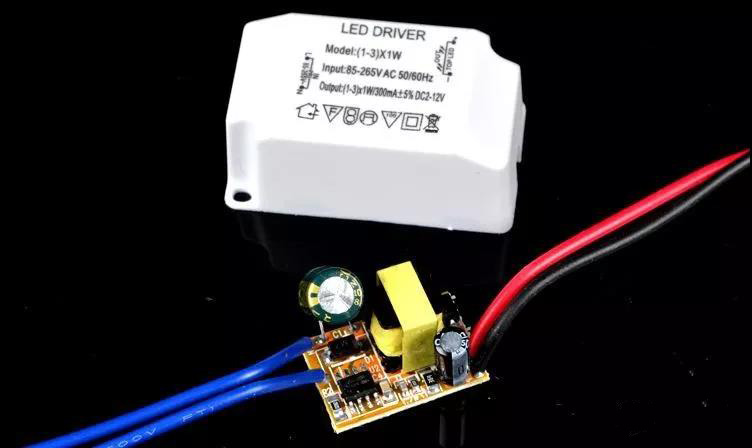

LED燈珠要求在直流低電壓(20V以下)工作,但我們平時的市電是交流高電壓(交流220V)。把市電變成燈珠需要的電,就需要一個裝置,叫做“LED恒流驅動電源”。
理論上來講,只要驅動器的參數與燈珠板相匹配,就可以持續供電、正常使用。驅動器內部比較復雜,任何一個裝置(比如電容、整流器等等)發生故障,都有可能引起輸出電壓的改變,進而引起燈具發暗。
驅動器損壞是LED燈具中最常見的一種故障,通常更換驅動器后,都可以解決。
.jpg)
LED燒毀
LED本身是由一個一個的燈珠組合而成,如果其中一個或一部分不亮了,則勢必會使得整個燈具發暗。燈珠一般是先串聯再并聯——所以某一個燈珠燒毀,就有可能導致一批燈珠都不亮了。
燒毀后的燈珠表面有明顯的黑點,找到它,用一根電線接在它的背面,將它短路;或者更換一個新燈珠,都可以解決問題。
LED偶爾燒毀一個,可能是碰巧了。如果頻繁燒毀,則要考慮驅動器問題——驅動器故障的另外一個表現,就是燒毀燈珠。
.jpg)
知道了光衰產生的原因,那要延長LED燈具的壽命就好辦了。雖然光衰是一定的,但光衰的大小我們是可以控制的。延長LED燈具的壽命,把光衰降到最小,應做到以下幾點:
挑選質量好的LED燈具
首先,我們應盡量挑選質量和散熱性能較好的LED燈具。在使用過程中也應盡量減少燈具的工作負荷,才能延緩光衰速度,延長燈具壽命。
正確安裝
正確安裝室內燈具是延長燈具使用壽命的前提

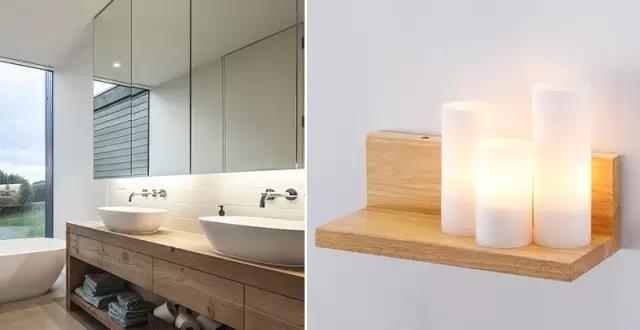

如果安裝不正確,燈具很容易壞掉,有時候甚至發生爆裂,短路起火,非常的危險。例如:衛生間的燈須裝防潮類的燈具,廚房的燈應特別注意防油煙和水汽。
避免頻繁開關燈
指紋FPC小編提醒大家,家庭中室內燈具在使用要注意,不要頻繁地開和關,因為燈具在頻繁啟動的瞬間,通過光源的電流都大于正常工作時的電流,使得燈絲溫度急劇升高加速升華,從而會大大減少其使用壽命。

定期檢查
定期的對室內燈具進行檢查,尤其是吊燈。一方面檢查線路是否有老化,另一方面要檢查吊燈的懸掛是否安全,吊燈都是懸掛在重要位置或人來人往較多的地方,其安全穩固性應是第一位的。
ps:部分圖片來源于網絡,如有侵權,請聯系我們刪除
