軟硬結合板中精確阻抗匹配的設計技巧與注意事項

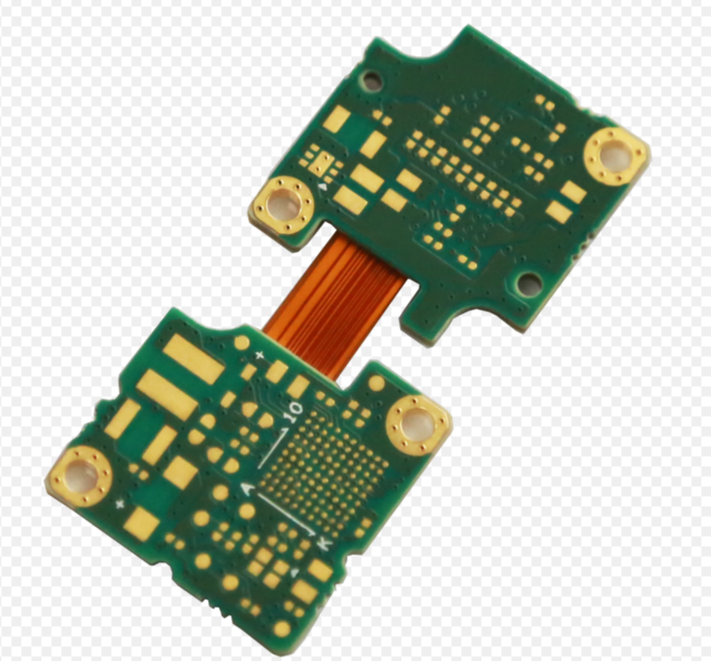

在當今電子設備不斷向小型化、高性能化發展的趨勢下,軟硬結合板憑借其獨特的優勢,如高配線密度、輕量化、良好的彎折性等,被廣泛應用于智能手機、可穿戴設備、汽車電子等領域。而精確的阻抗匹配是確保這些設備信號完整性和穩定性的關鍵所在。
.png)
軟硬結合板設計技巧
1.材料選擇
選擇合適的材料是阻抗匹配的基礎。對于軟板部分,聚酰亞胺(PI)是常用的基材,其介電常數(DK值)會因有膠和無膠等不同特性而有所差異,通常范圍在3.15到4.2之間。硬板部分則需根據具體需求選擇合適的板材及半固化片,其介電常數一般為4.2左右。同時,銅箔的厚度也會影響阻抗,常見的銅厚有12um、18um、35um等,對應的厚度分別為0.45mil、0.7mil、1.4mil。
2.結構設計
在設計時,要充分考慮軟硬結合處的過渡。阻抗線在軟板區域和硬板區域的阻抗需要分別計算和控制,根據壓合圖中的介質厚度來調整。例如,硬板的半固化片介質厚度、阻焊厚度等參數,以及軟板的PI厚度、覆蓋層厚度等,都需要精確設定。此外,差分阻抗線的間距和線寬也需要嚴格把控,以確保信號的穩定傳輸。
3.計算與驗證
借助專業的設計軟件,如華秋DFM,可以高效地進行阻抗計算和驗證。輸入所需的阻抗值、線寬、線距、介質厚度等參數后,軟件能夠快速給出計算結果,并提示是否滿足要求。若計算結果不理想,可及時調整相關參數,如線寬、線距或介質厚度。同時,軟件還支持根據阻抗要求反算線寬線距,為設計提供更多的靈活性。
.png)
剛柔結合板注意事項
1.一致性
在整個設計和制造過程中,保持材料特性、制造工藝以及阻抗參數的一致性至關重要。任何微小的偏差都可能導致阻抗不匹配,進而引發信號反射、衰減等問題,影響設備的性能。
2.測試與調整
即使設計階段的計算和模擬結果理想,實際生產中仍需進行全面的測試和驗證。通過測試信號完整性、串擾和電磁干擾(EMI)敏感性,及時發現并解決潛在問題。如果測試結果不滿足要求,可能需要重新調整設計或優化制造工藝。
3.靈活性與應力影響
FPC的靈活性雖然為其帶來了諸多優勢,但也給阻抗設計帶來了挑戰。撓曲和彎曲會改變走線的阻抗特性,因此在設計時必須考慮機械應力和應變對阻抗的影響。可以通過合理布局走線、增加保護層等方式,減少機械應力對阻抗的干擾。
.png)
PCB廠講軟硬結合板的精確阻抗匹配是確保電子設備性能的關鍵環節。通過精心選擇材料、優化結構設計、利用專業軟件進行計算與驗證,并在制造過程中嚴格把控一致性,同時注重測試與調整,以及充分考慮靈活性對阻抗的影響,可以有效提升阻抗匹配的精度和可靠性。只有這樣,才能滿足現代電子設備對信號完整性和穩定性的嚴格要求,推動FPC軟硬結合板技術在更多領域的廣泛應用。
ps:部分圖片來源于網絡,如有侵權,請聯系我們刪除
