1、PCB敏感電路如何處理
(1)電源線
根據印制線路板電流的大小，盡量加粗電源線寬度，減少環路電阻。尤其要注意使電源線、地線中的供電方向，與數據、信號的傳遞方向相反，即：從末級向前級推進的供電方式，這樣有助于增強抗噪聲能力。
(2)地線
設計的原則是)數字地與模擬地分開。若線路板上既有邏輯電路又有線性電路，應使它們盡量分開。低頻電路的地應盡量采用單點并聯接地，實際布線有困難時可部分串聯后再并聯接地。高頻電路宜采用多點串聯接地，地線應短而租，高頻元器件周圍盡量用柵格狀大面積地箔。接地線應盡量加粗。若接地線用很紉的線條，則接地電位隨電流的變化而變化，使抗噪性能降低。因此應將接地線加粗，使它能通過三倍于印制板上的允許電流。如有可能，接地線應在2～3mm以上。接地線構成閉環路。只由數字電路組成的印制板，其接地電路布成團環路大多能提高抗噪聲能力。
2、PCB中有哪些干擾元
源指產生干擾的元器件、設備或信號，用數學語言描述如下：du/dt， di/dt大的地方就是干擾源。如：雷電、繼電器、可控硅、電機、高頻時鐘等都可 能成為干擾源。傳播路徑指干擾從干擾源傳播到敏感器件的通路或媒介。典型的干擾傳 播路徑是通過導線的傳導和空間的輻射。敏感元器件指容易被干擾的對象。如：A/D、D/A變換器，單片機，數字IC， 弱信號放大器等。
3、可分為輻射和傳導干擾
輻射干擾就是干擾源以空間作為媒體把其信號干擾到另一電網絡。而傳導干擾就是以導電介質作為媒體把一 個電網絡上的信號干擾到另一電網絡。在高速系統設計中，集成電路引腳、高頻信號線和各類接插頭都是PCB板設計中常見的輻射干擾源，它們散發的電磁波就是 電磁干擾（EMI），自身和其他系統都會因此影響正常工作。百能網隸屬于勤基集團,是國內領先的電子產業服務平臺，在線提供元器件，傳感器 采購、PCB定制、BOM配單、物料選型等電子產業供應鏈整套解決方案，一站式滿足電子產業中小客戶全面需求。

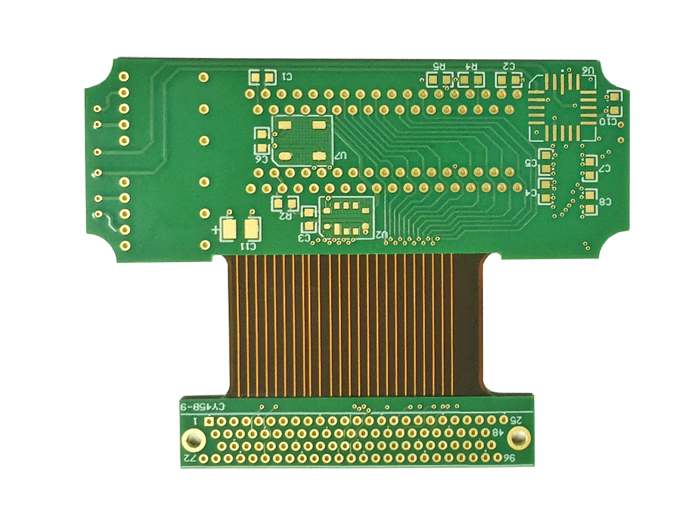

.jpg)
4、PCB中敏感元器件如何處理
元器件擺放時要符合可生產和具有維修便利性。電容極性要一致。發熱元器件和敏感元器件要拉開距離擺放。潮濕敏感元器件傾向于封裝在盤帶(tape-and-reel)系統中，每個盤帶具有大數量的元器件。當與IC托盤中的引腳元器件比較時，關鍵的問題是對潮濕暴露的時間更長了。在設定和處理期間，必須把暴露時間增加時間到干燥儲存時間。
ps:部分圖片來源于網絡，如有侵權，請聯系我們刪除
