有金手指的板子一般都如何稱呼？有開V槽的板子又如何稱呼？為何有些PCB要成型加工，如V-cut、斜邊等等，而有些又不用呢？一般要成型的PCB如何統稱，而不用的PCB區域又是如何稱呼？

其實PCB廠的電路板并沒有這種分類方式，若電路板有金手指，則或許可以稱它為端子板。因為金手指是端子的一種，因此凡是需要插接的電路板，都會做上金手指結構，例如：適配卡、記憶模組、基地臺模塊板等，都有類似設計。但是，他們并不見得會有統一名稱。至于有V槽的板子，主要目的是為在組裝后便于折斷所設置的結構，因此多片排板或單片排板都有可能含有V槽結構，其中尤其是以連片出貨的產品較多見。這種結構在許多不同電路板產品上都有，因此也沒有什么統一的名稱。

V-cut的用法已如前述，斜邊一般會用在適配卡類產品，以方便接口卡成品安裝插拔避免損傷。如果是單片生產板只有一片成品產出，多數只需要成形，并不會作更多加工。

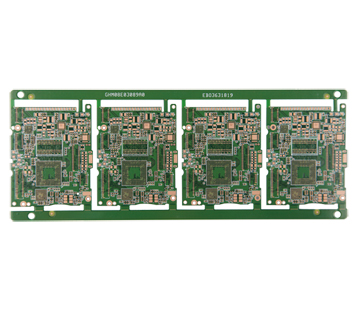

在制造生產中的電路板形式，統稱為Working Panel，指的是工作尺寸板。切割時稱為De-panel，指的是將大片分割成組裝尺寸，也有人稱這種動作叫Sizing。而產出組裝板被稱為Sub-panel，指的是次級尺寸板。如果還有更小的單元在次級板上，就被稱為Sub-pieces，指的是小片的意思。

這方面只是較模糊的描述，尚無硬性規定的統一名稱。至于上述所說不用的PCB區域，一般的稱呼把有用的區域叫做Working Area，而將不用的區域叫做Scrap Area。以上僅供參考。
