線路板廠: 我國光電子芯片新突破, 未來可搭載眼鏡、手機實現夜視功能
夜間光線不足、對比度差,想在夜間視物,對人眼來說是一個大難題。近日,云南大學光電工程技術研究中心研制出一種新型光電子芯片,將來可以搭載在手機、眼鏡等常用工具上,讓普通人也能具備“夜視”功能。
夜間視物困難,是搶劫、恐襲等非法活動發生的高峰期,如何將紅外線等不可見光轉變成可見光,是世界各國大力發展的軍民兩用核心技術。不過,目前專業的夜視裝備體型笨重、費用高昂,一般用于軍事、科研領域,還無法應用在民用便攜裝備上。

近日,云南大學在此技術上獲得突破。

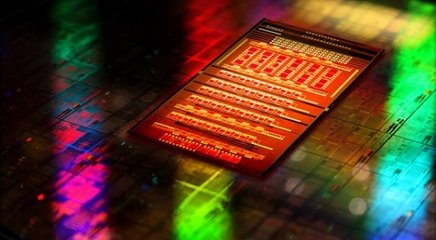

呂正紅是云南大學特聘教授、光電工程技術研究中心主任,近日當選加拿大工程院院士。他帶領的團隊研制出一種能夠讓人類在黑夜中更好的看清事物的新型光電子芯片。據線路板廠小編了解到,該芯片的創新點是將紅外光敏材料與兩個有機發光二極管(OLED)串聯集成,先利用紅外光敏材料吸收紅外輻射產生光生載流子,再利用光生載流子驅動OLED產生可見光發射,從而實現紅外探測和成像的目的。該芯片不僅可以直接將紅外輻射直接轉變?yōu)榭梢姽猓€可以同時捕獲紅外輻射誘發產生的電子和空穴,使紅外光到可見光的轉換效率得到突破,可高達5%,接近于理論極限6.5%。
部分成果以云南大學物理系何守杰博士為第一作者發表在自然指數期刊Applied Physics Letters上,并作為亮點文章在期刊主頁進行重點推薦。此外,該研究成果還被來自AIP Scilights的Mara Johnson-Groh博士評價評價為這種新方法將被廣泛應用于新型紅外成像器件中,為未來低成本、大面積紅外成像提供技術支撐,并促進夜視技術的發展及應用。
ps:部分圖片來源于網絡,如有侵權,請聯系我們刪除
