軟硬結合板定義、典型結構、實例及常見生產流程
一、軟硬結合板的定義
通過一定的組合方式將各有線路圖形的柔性板和剛性板結合在一起,共同達到某一個性能要求的產品,中間一般依靠純膠膜或者不流動P片來完成粘接。

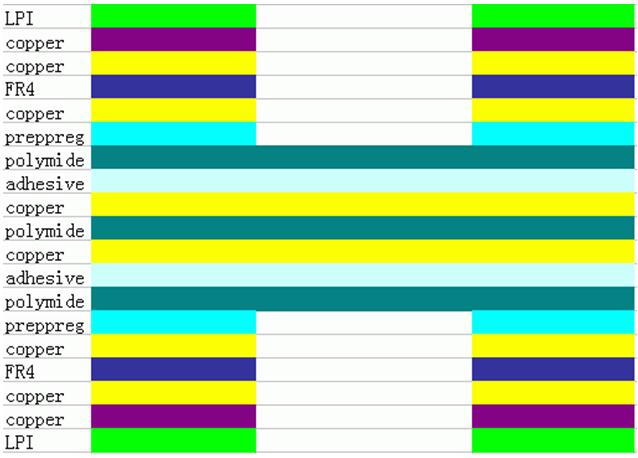

二、軟硬結合板的典型結構
如圖下:

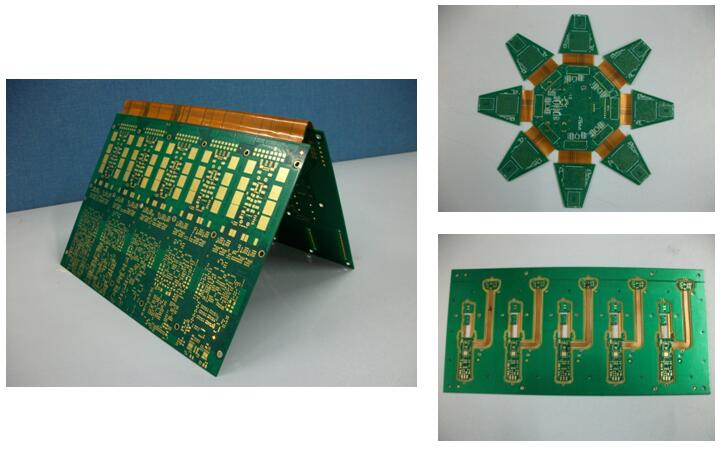

三、軟硬結合板實例
以下為軟硬結合板的實例圖片,供參考:

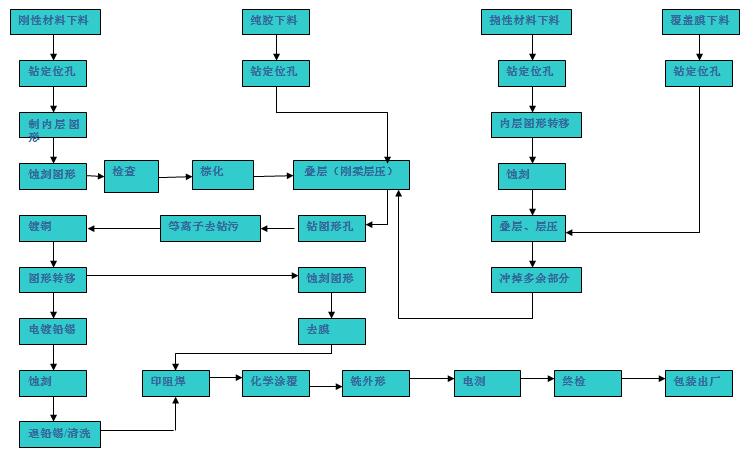

四、軟硬結合板常見制造流程

ps:部分圖片來源于網絡,如有侵權,請聯系我們刪除
