軟硬結合板的詳解和應用領域
軟硬結合板是一種軟硬兼備,用于不同的裝配下的三維立體組裝,具有耐久力和適應力的新型印刷電路板,分為軟硬復合板和軟硬結合板這兩大類產品,主要區別是材料、結構、上有點不同。軟硬結合板可以有效地減少電子產品的組裝尺寸,避免聯機錯誤,實現輕質化、智能化,體積小,加強了組裝靈活性。是廣大電子產業的主打產品,并且得到廣泛的應用和重視。
軟硬結合板起初流行于歐美、日本等發達國家,改革開放后中國也普遍流行起來,主要應用于消費電子、醫療機械、汽車電子、精密儀器、航天航空等用途。現在的軟硬結合板還不是很完善,在市場尚有開發的空間。

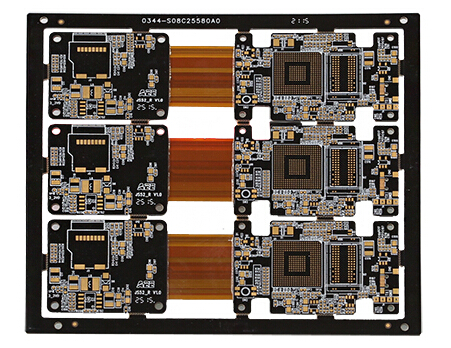

深聯電路制作的軟硬結合板多數用于LED、軍用航拍、汽車變頻器、智能家居、醫療類、智能手環、高頻天線等產品上。以下圖這款軍用航拍軟硬結合板為例,其特點主要有:一、結構為上下非對稱結構;二、采用機械和激光相結合的揭蓋方式,有效保護軟板部分不受損傷;三、軟板部分采用激光切割的方式,有效避免了披鋒問題,同時精度也可達到+/-0.05mm。

ps:部分圖片來源于網絡,如有侵權,請聯系我們刪除
最新產品
通訊手機HDI
-

-
型號:GHS08K03479A0
階數:8層二階
板材:EM825
板厚:0.8mm
尺寸:144.08mm*101mm
最小線寬:0.075mm
最小線距:0.075mm
最小孔徑:0.1mm
表面處理:沉金+OSP
通訊手機HDI
-

-
型號:GHS06C03294A0
階數:6層二階
板材:EM825
板厚:1.0mm
尺寸:92mm*118mm
最小線寬:0.075mm
最小線距:0.075mm
最小孔徑:0.1mm
表面處理:沉金
通訊模塊HDI
-

-
型號:GHS04K03404A0
階數:4層一階+半孔
板材:EM825
板厚:0.6mm
尺寸:94.00*59.59mm
最小線寬:0.076mm
最小線距:0.076mm
最小孔徑:0.1mm
表面處理:沉金+OSP
5G模塊PCB
P1.5顯示屏HDI
-

-
型號:GHS04C03605A0
層數:4層一階
所用板材:EM825
板厚:1.6mm
尺寸:24mm*116mm
最小盲孔:0.1mm
最小埋孔:0.2mm
最小線寬:0.13mm
最小線距:0.097mm
表面處理:沉金
外形公差:+0.05/-0.15mm(板內無定位孔)
特殊要求:燈窩間距:P1.5
P2.571顯示屏HDI
-

-
型號:GHS04C03429A0
階層:4層一階
板材:EM825
板厚:1.6mm
尺寸:215.85mm*287.85mm
最小盲孔:0.1mm
最小埋孔:0.2mm
最小線寬:0.152mm
最小線距:0.152mm
表面處理:沉金
外形公差:+/-0.15mm(板內無定位孔)
特殊要求:控深鉆帽子電鍍間距:P2.571
P1.9顯示屏HDI
-

-
型號:GHM08C03113A0
階層:8層一階
板材:EM825
板厚:1.6mm
尺寸:239.9mm*239.9mm
最小盲孔:0.1mm
最小埋孔:0.2mm
最小線寬:0.127mm
最小線距:0.127mm
表面處理:沉金
外形公差:+0.05/-0.15mm(板內無定位孔)
特殊要求:控深鉆間距:P1.9
P1.923顯示屏HDI
