最新PCB電路板via過孔的工藝流程詳解

文章來源：NOD作者：龔愛清查看手機網址

掃一掃！

掃一掃!

人氣：15436發布日期：2016-03-10 11:41【大中小】

PCB電路板過孔工藝是品質管控的核心所在，也占據整個PCB制造成本的三四成左右，因?yàn)榫哂信e足輕重的地位。采用科學規范的過孔via工藝流程及鉆孔設備，并配備專業化的檢查程序是確保PCB電路板via過孔品質的基礎。

1、via過孔基本概念

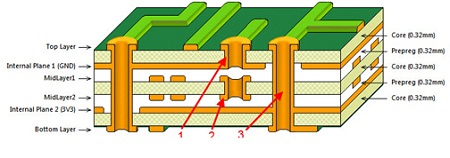

via過孔是穿透電路板的圓形孔徑，按照其作用可分為信號過孔、電源/地過孔、散熱過孔等，其中以信號過孔最為普遍。信號過孔主要用于PCB多層之間的電氣連接和元器件的定位。從工藝制程上分類，信號過孔又分為盲孔(blind via)、埋孔(buried via)和通孔(through via)。

2、via過孔工藝流程

完成PCB via過孔，必須借助專業的鉆機來完成，如日立、Schmoll、Timax等品牌。PCB基材固定在鉆孔機上，裝配符合孔徑要求的鉆頭，在鉆孔機上輸入PCB文件中的鉆孔坐標程序，調配相應的鉆孔速度，即可完成鉆孔工藝。在過孔via工藝中，鉆孔精度、位置偏移、鉆頭斷裂等都是必須實時監控，發現問題及時解決的。

3、via過孔設備

鉆孔機是via過孔最重要的設備，在市場上款式和功能非常多，PCB工廠選擇可基于如下要素進行評估：

A.軸數：和產量有直接關系
B.有效鉆板尺寸
C.鉆孔機臺面：選擇振動小，強度平整好的材質。
D.軸承(Spindle)
E.鉆盤：自動更換鉆頭及鉆頭數
F.壓力腳
G.X、Y及Z軸傳動及尺寸：精準度，X、Y獨立移動
H.集塵系統：搭配壓力腳，排屑良好，且冷卻鉆頭功能
I.Step Drill的能力
J.斷針偵測
K.RUN OUT

4、via過孔的工藝注意事項

在過孔via工藝中，經常出現如下故障，操作和工藝人員需要具備豐富的問題甄別和解決能力。

A.斷鈷咀
B.孔損
C.孔位偏移、對位失準
D.過孔尺寸失真
E.漏鉆孔
F.披鋒
G.過孔未鉆透
H.面板上出現卷曲殘屑
I.過孔堵塞

PCB電路板過孔via工藝是電路板生產廠家整個制程中最為關鍵的環節之一，決定了PCB的質量和電氣連接性能，也是出現批量報廢或返工的重要節點。因此，每個PCB工廠都會從工藝文件、人員管控、檢查程序等方面建立強大完善的機制，才能保證批量PCB生產的良好運轉。
