在 5G 通信設備中,HDI 板怎樣優化以適配高頻需求?
5G 通信技術的飛速發展,為人們帶來了前所未有的高速網絡體驗。在這背后,5G 通信設備中的關鍵部件 —— 高密度互連(HDI)板,面臨著適配高頻需求的嚴峻挑戰。那么,在 5G 通信設備中,HDI 板究竟該如何優化,才能滿足高頻信號傳輸的嚴苛要求呢???

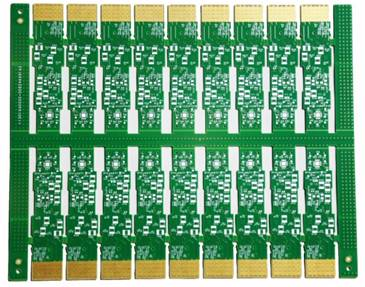

材料選擇:高頻性能的基石?
HDI 板的基板材料對高頻信號傳輸性能影響重大。在 5G 通信的高頻頻段下,信號損耗成為突出問題。為降低損耗,需選用具有低介電常數(Dk)和低介電損耗(Df)的基板材料。例如,采用含特殊樹脂配方的材料,如改性環氧樹脂、聚四氟乙烯(PTFE)及其復合材料等。這些材料能有效減少信號在傳輸過程中的能量損失,保證信號的完整性和準確性。同時,材料的熱穩定性也不容忽視,5G 通信設備在運行過程中會產生大量熱量,穩定的熱性能可防止基板因溫度變化而變形,影響線路精度和信號傳輸。?
電路設計:信號流暢的保障?
在電路設計方面,優化 HDI 板的布線結構至關重要。采用短而直的布線方式,盡量減少線路的彎折和過孔數量,以降低信號傳輸路徑上的阻抗不連續性,減少信號反射和干擾。例如,通過多層板設計,合理分配電源層和信號層,利用內層線路進行信號傳輸,可有效縮短信號傳輸距離。此外,精確控制線路的特征阻抗,使其與信號源和負載阻抗匹配,確保信號能夠高效傳輸。在高頻情況下,微小的阻抗不匹配都可能導致信號嚴重衰減,因此精準的阻抗控制是保障信號流暢的關鍵。?
高密度互連板制造工藝:高精度的追求?
制造工藝的精度直接關系到 HDI 板在 5G 通信中的性能表現。在微孔加工環節,采用先進的激光鉆孔技術,如紫外激光鉆孔,可實現更小直徑的微孔加工,提高線路的互連密度,同時保證微孔的垂直度和內壁質量,減少信號傳輸的額外損耗。在表面處理工藝上,選擇合適的工藝,如化學鍍鎳金、有機可焊性保護膜(OSP)等,可改善線路表面的導電性和可焊性,降低信號傳輸的接觸電阻。并且,嚴格控制制造過程中的環境因素,如溫度、濕度和潔凈度,防止雜質污染影響線路性能,確保 HDI 板的高精度制造。?

電磁屏蔽設計:抗干擾的盾牌?
5G 通信設備工作在復雜的電磁環境中,HDI 板易受到外界電磁干擾,同時自身也會產生電磁輻射影響其他部件。因此,優化電磁屏蔽設計十分必要。通過在 HDI 板上設置合理的屏蔽層,如金屬屏蔽罩或在板內添加屏蔽層,將敏感電路區域與外界電磁干擾源隔離。同時,采用電磁屏蔽材料對 HDI 板進行封裝,減少自身電磁輻射泄漏,保證設備在復雜電磁環境下穩定運行,為高頻信號的可靠傳輸提供堅實保障。?
PCB廠講在 5G 通信設備中,HDI 板需從材料選擇、電路設計、制造工藝以及電磁屏蔽設計等多個方面進行全面優化,才能適應高頻需求,為 5G 通信技術的廣泛應用奠定堅實基礎。隨著 5G 技術的不斷發展和應用拓展,HDI 板的優化也將持續創新,以滿足日益增長的通信需求。?
在 5G 通信設備中,HDI 板怎樣優化以適配高頻需求??
?
5G 通信技術的飛速發展,為人們帶來了前所未有的高速網絡體驗。在這背后,5G 通信設備中的關鍵部件 —— 高密度互連(HDI)板,面臨著適配高頻需求的嚴峻挑戰。那么,在 5G 通信設備中,HDI 板究竟該如何優化,才能滿足高頻信號傳輸的嚴苛要求呢??

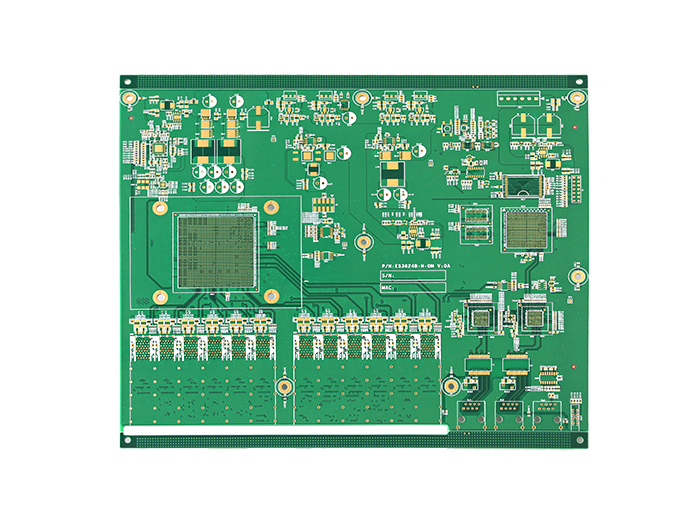

材料選擇:高頻性能的基石?
HDI 板的基板材料對高頻信號傳輸性能影響重大。在 5G 通信的高頻頻段下,信號損耗成為突出問題。為降低損耗,需選用具有低介電常數(Dk)和低介電損耗(Df)的基板材料。例如,采用含特殊樹脂配方的材料,如改性環氧樹脂、聚四氟乙烯(PTFE)及其復合材料等。這些材料能有效減少信號在傳輸過程中的能量損失,保證信號的完整性和準確性。同時,材料的熱穩定性也不容忽視,5G 通信設備在運行過程中會產生大量熱量,穩定的熱性能可防止基板因溫度變化而變形,影響線路精度和信號傳輸。?
電路設計:信號流暢的保障?
在電路設計方面,優化 HDI 板的布線結構至關重要。采用短而直的布線方式,盡量減少線路的彎折和過孔數量,以降低信號傳輸路徑上的阻抗不連續性,減少信號反射和干擾。例如,通過多層板設計,合理分配電源層和信號層,利用內層線路進行信號傳輸,可有效縮短信號傳輸距離。此外,精確控制線路的特征阻抗,使其與信號源和負載阻抗匹配,確保信號能夠高效傳輸。在高頻情況下,微小的阻抗不匹配都可能導致信號嚴重衰減,因此精準的阻抗控制是保障信號流暢的關鍵。?

高密度互連板制造工藝:高精度的追求?
制造工藝的精度直接關系到 HDI 板在 5G 通信中的性能表現。在微孔加工環節,采用先進的激光鉆孔技術,如紫外激光鉆孔,可實現更小直徑的微孔加工,提高線路的互連密度,同時保證微孔的垂直度和內壁質量,減少信號傳輸的額外損耗。在表面處理工藝上,選擇合適的工藝,如化學鍍鎳金、有機可焊性保護膜(OSP)等,可改善線路表面的導電性和可焊性,降低信號傳輸的接觸電阻。并且,嚴格控制制造過程中的環境因素,如溫度、濕度和潔凈度,防止雜質污染影響線路性能,確保 HDI 板的高精度制造。?
電磁屏蔽設計:抗干擾的盾牌?
5G 通信設備工作在復雜的電磁環境中,HDI 板易受到外界電磁干擾,同時自身也會產生電磁輻射影響其他部件。因此,優化電磁屏蔽設計十分必要。通過在 HDI 板上設置合理的屏蔽層,如金屬屏蔽罩或在板內添加屏蔽層,將敏感電路區域與外界電磁干擾源隔離。同時,采用電磁屏蔽材料對 HDI 板進行封裝,減少自身電磁輻射泄漏,保證設備在復雜電磁環境下穩定運行,為高頻信號的可靠傳輸提供堅實保障。?
PCB廠講在 5G 通信設備中,HDI 板需從材料選擇、電路設計、制造工藝以及電磁屏蔽設計等多個方面進行全面優化,才能適應高頻需求,為 5G 通信技術的廣泛應用奠定堅實基礎。隨著 5G 技術的不斷發展和應用拓展,HDI 板的優化也將持續創新,以滿足日益增長的通信需求。?
ps:部分圖片來源于網絡,如有侵權,請聯系我們刪除
最新產品
通訊手機HDI
-

-
型號:GHS08K03479A0
階數:8層二階
板材:EM825
板厚:0.8mm
尺寸:144.08mm*101mm
最小線寬:0.075mm
最小線距:0.075mm
最小孔徑:0.1mm
表面處理:沉金+OSP

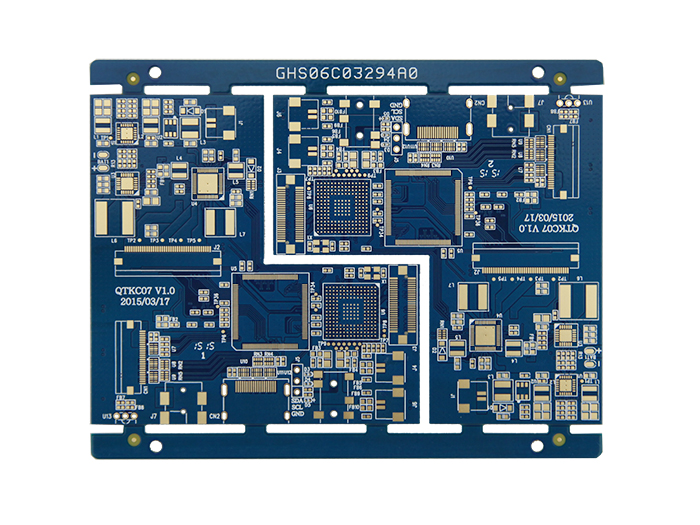

通訊手機HDI
-

-
