一文掌握指紋識別軟硬結合板的加工注意事項
在指紋識別技術廣泛應用的今天,指紋識別軟硬結合板的性能優劣直接影響著整個識別系統的質量。為確保其高效、穩定運行,在加工過程中需格外關注多個關鍵環節。

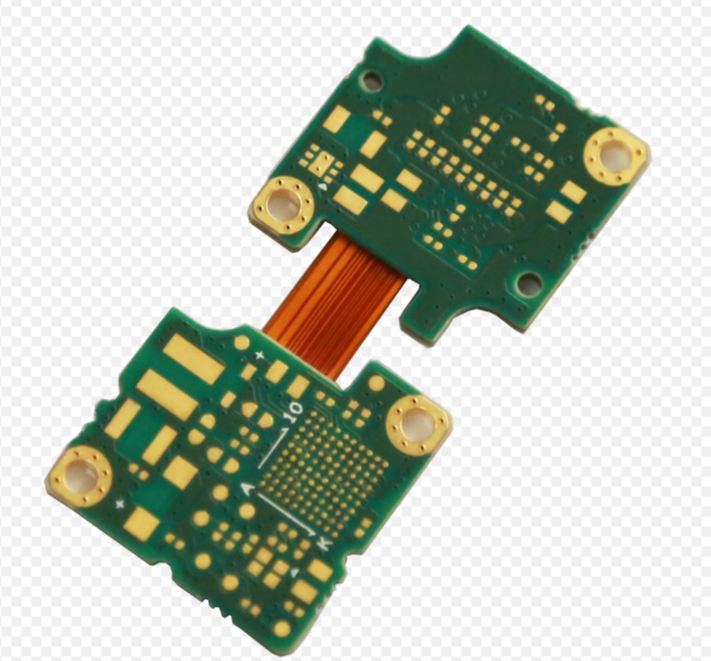

.png)
材料選取要點
柔性與剛性材料匹配

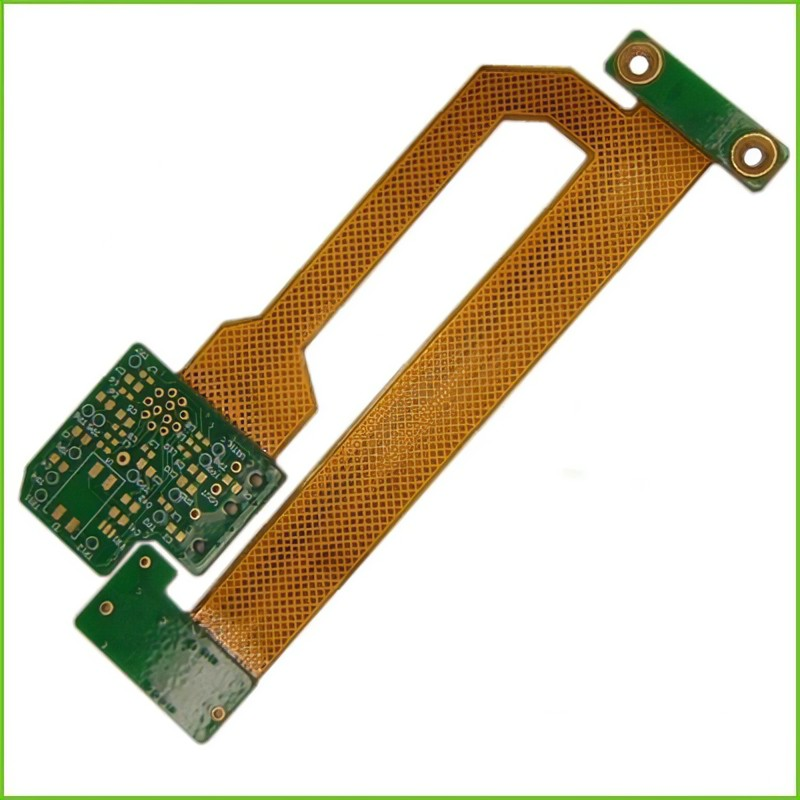

指紋識別軟硬結合板由柔性電路板(FPC)和剛性電路板(PCB)組成。選擇柔性材料時,要考慮其柔韌性、絕緣性和耐彎折性能。聚酰亞胺(PI)薄膜因具有良好的機械性能、耐高溫和化學穩定性,成為常用的柔性基材。而剛性材料方面,玻纖布基覆銅板是常見選擇。關鍵在于確保兩者在熱膨脹系數上盡可能匹配,否則在加工或使用過程中,由于溫度變化,軟硬結合部位可能出現分層、開裂等問題。
導電材料的精準挑選
對于指紋識別功能至關重要的導電線路,其材料的導電性和穩定性不容忽視。通常采用銅作為導電材料,在選擇銅箔時,要關注其厚度、純度以及表面粗糙度。不同厚度的銅箔適用于不同電流承載需求,純度高的銅箔能減少電阻,降低信號傳輸損耗。同時,表面粗糙度合適的銅箔,有助于在后續的蝕刻和焊接工藝中,保證線路的精度和可靠性。

軟硬結合部位的連接工藝
指紋識別剛柔板壓合工藝的關鍵控制
軟硬結合部位的壓合是整個加工過程的核心環節。壓合時,要精確控制壓力、溫度和時間,確保柔性與剛性部分緊密結合,無氣泡、分層現象。壓力過小,結合不牢固;壓力過大,可能損壞柔性部分。合適的溫度和時間,能使膠粘劑充分固化,形成穩定的連接。采用高精度的壓合設備,并通過多次試驗確定最佳的壓合參數,是保證結合部位質量的關鍵。
焊接工藝的精準操作
在連接軟硬結合板與指紋識別元器件時,焊接工藝至關重要。由于軟硬結合板的線路較為精細,要采用微焊接技術,精確控制焊接溫度和焊接時間。過高的溫度或過長的焊接時間,可能導致線路熔斷或元器件損壞;而焊接不牢,則會出現接觸不良的問題,影響指紋識別功能。同時,選擇合適的焊料和助焊劑,有助于提高焊接質量。
.png)
軟硬結合板廠知道指紋識別軟硬結合板的加工是一個復雜且精細的過程。只有在材料選取、柔性與剛性部分加工以及軟硬結合部位連接等各個環節,嚴格把控注意事項,才能制造出高質量的指紋識別軟硬結合板,為指紋識別技術的穩定、高效運行提供堅實保障。
